Plaats de kop van de gaffelpen naar de voorzijde
van het maaidek gericht.
10.
Monteer een bout (½" x ¾") en een ring bovenop
elke maaihoogtestang
Onderhoud van de lagers in
de zwenkwielarmen
In de boven- en onderkant van de buis in de
zwenkwielarmen zitten lagerbussen gedrukt. Deze
lagerbussen zullen na vele bedrijfsuren slijten. Om de
lagerbussen te controleren, moet u de zwenkwielvork
naar voren en naar achteren en van links naar rechts
bewegen. Als de zwenkwielas los in de lagerbussen
zit, zijn de lagerbussen versleten en moeten deze
worden vervangen.
1.
Breng de maai-eenheid omhoog zodat de wielen
vrijkomen van de grond. Zet de maai-eenheid
vast om te voorkomen dat dit per ongeluk naar
beneden valt.
2.
Verwijder het klemkapje, de afstandsstuk(ken)
en de drukring van de bovenkant van de
zwenkwielas.
3.
Trek de zwenkwielas uit de buis waarin
deze is bevestigd. Laat de drukring en
afstandsstuk(ken) onder op de as zitten.
4.
Sla een drevel in de boven- of onderkant van de
bevestigingsbuis en tik de lagerbus uit de buis
(Figuur
24). Tik ook de andere lagerbus uit de
buis. Reinig de binnenkant van de buizen.

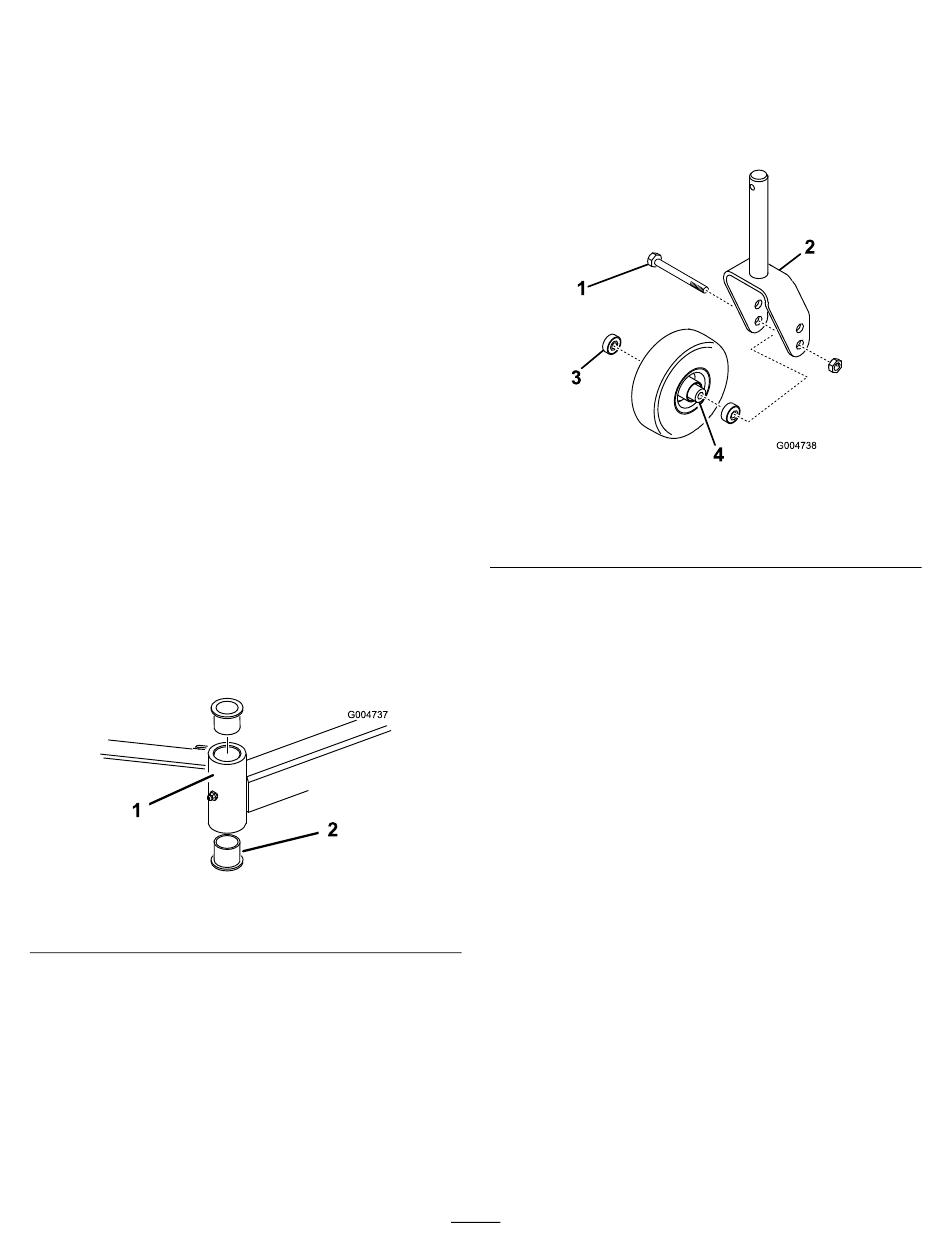

Figuur 24
1. Buis van zwenkwielarm
5.
Smeer vet aan de binnen- en buitenkant van
de nieuwe lagerbussen. Druk de lagerbussen
voorzichtig in de bevestigingsbuis met behulp
van een hamer en een vlakke plaat.
6.
Controleer de zwenkwielas op slijtage en
vervang deze in geval van beschadiging.
7.
Duw de zwenkwielas door de lagerbussen
en de bevestigingsbuis, schuif de drukring
en afstandsstuk(ken) op de as, en plaats het
klemkapje op de zwenkwielas.
(Figuur
23).
g004737
2. Lagerbussen
Onderhoud van
zwenkwielen en lagers
1.
Verwijder de borgmoer van de bout waarmee het
zwenkwiel is bevestigd aan de zwenkwielvork ().
Pak het zwenkwiel vast en schuif de bout uit de
vork of draaiarm.
1. Zwenkwiel
2. Zwenkwielvork
2.
Verwijder het lager uit de wielnaaf en laat het
lager eruit vallen (). Verwijder het lager vanaf de
andere kant van de wielnaaf.
3.
Controleer de lagers, het afstandsstuk en
de binnenkant van de wielnaaf op slijtage.
Beschadigde delen vervangen.
4.
Om het zwenkwiel in elkaar te zetten, drukt u het
lager in de wielnaaf. Om de lagers te monteren,
moet u op de buitenste loopring van het lager
drukken.
5.
Schuif het afstandsstuk van het lager in de
wielnaaf. Druk het andere lager in het open
uiteinde van de wielnaaf om het afstandsstuk
van het lager in de wielnaaf vast te zetten.
6.
Plaats de zwenkwielset in de zwenkwielvork en
zet deze vast op zijn plaats met behulp van een
bout en een borgmoer.
Onderhoud van de
maaimessen
Veiligheid van de messen
Een versleten of beschadigd mes kan breken en
een stuk van het mes kan worden uitgeworpen in de
richting van de bestuurder of omstanders en ernstig
lichamelijk of dodelijk letsel toebrengen.
21
Figuur 25
3. Lager (2)
4. Afstandsstuk van lager
g004738
