De tandwielkast is ontworpen voor gebruik met SAE
80-90 tandwielolie. De tandwielkast is in de fabriek
gevuld met olie; het oliepeil moet echter worden
gecontroleerd voordat de maai-eenheid voor de eerste
keer wordt gebruikt. De inhoud van de tandwielkast
is 283 ml.
1.
Parkeer de machine en de maai-eenheid op een
horizontaal oppervlak.
2.
Verwijder de peilstok/vulplug op de bovenkant
van de tandwielkast
of het peil van de tandwielolie tussen de
merktekens op de peilstok staat. Als het oliepeil
te laag is, vult u voldoende olie bij totdat het peil
tussen de markeringen op de peilstok staat.

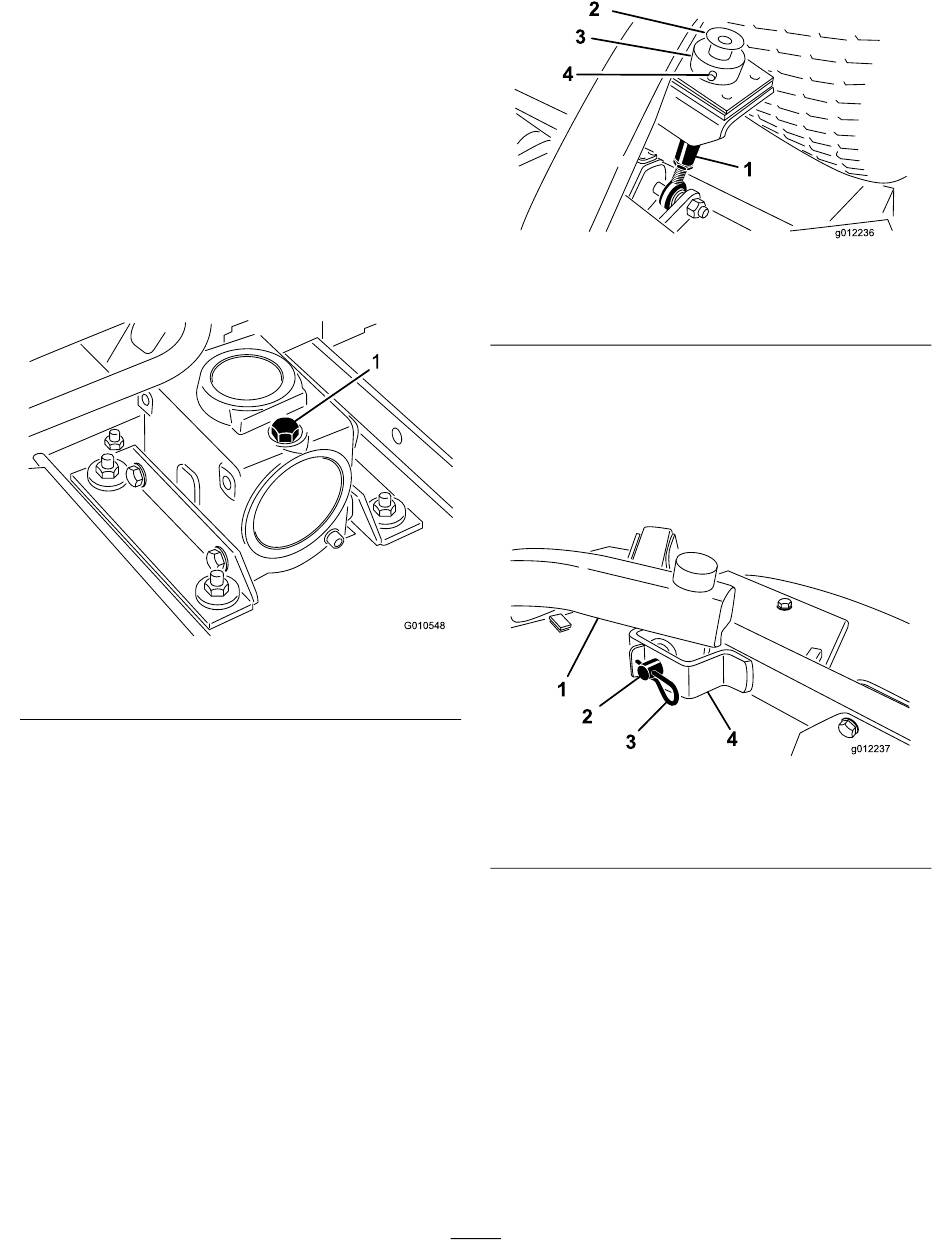

1. Peilstok/vulplug
De maai-eenheid van de
tractie-eenheid verwijderen
1.
Plaats de machine op een horizontaal oppervlak,
breng de maai-eenheid omlaag, zet de
hefhendel in de zweefstand, zet de motor af en
stel de parkeerrem in werking.
2.
Verwijder de bout en ring die aan de bovenzijde
van elke maaihoogtestang zijn bevestigd
20).
(Figuur
19) en controleer
Figuur 19
1. Maaihoogtestang
2. Bout en ring
3.
Verwijder de R-pen en gaffelpen waarmee
de kraag aan de maaihoogtestang aan de
achterzijde van de maai-eenheid is bevestigd
(Figuur
4.
Verwijder de R-pennen en de gaffelpennen
waarmee de hefarmen zijn bevestigd aan de
beugels van de zwenkwielarmen
g010548
1. Hefarm
2. Gaffelpen
5.
Rol de maai-eenheid bij de tractie-eenheid
vandaan en ontkoppel het mannelijke en
vrouwelijke gedeelte van de aftakas
(Figuur
19
Figuur 20
3. Maaihoogtekraag
4. R-pen en gaffelpen
20). Verwijder de maaihoogtekraag.
Figuur 21
3. R-pen
4. Beugel van zwenkwielarm
g012236
(Figuur
21).
g012237
(Figuur
22).
