De schuimregelklep monteren op
gazonsproeiers uit de Multi-Pro 5000
serie
1. Zoek de schuimslang die u eerder vooruit naar de
cabine hebt geleid.
2. Monteer een plastic slangklem op de zichtbare
uiteinden van de schuimslangen.
Opmerking: Gebruik een blauwe klem voor de
blauwe (vloeistof)slang en een witte klem voor de
doorzichtige (lucht)slang.
3. Afhankelijk van het model dient u een gat in het
dashboard te boren of te slaan.
Voor de 5700:

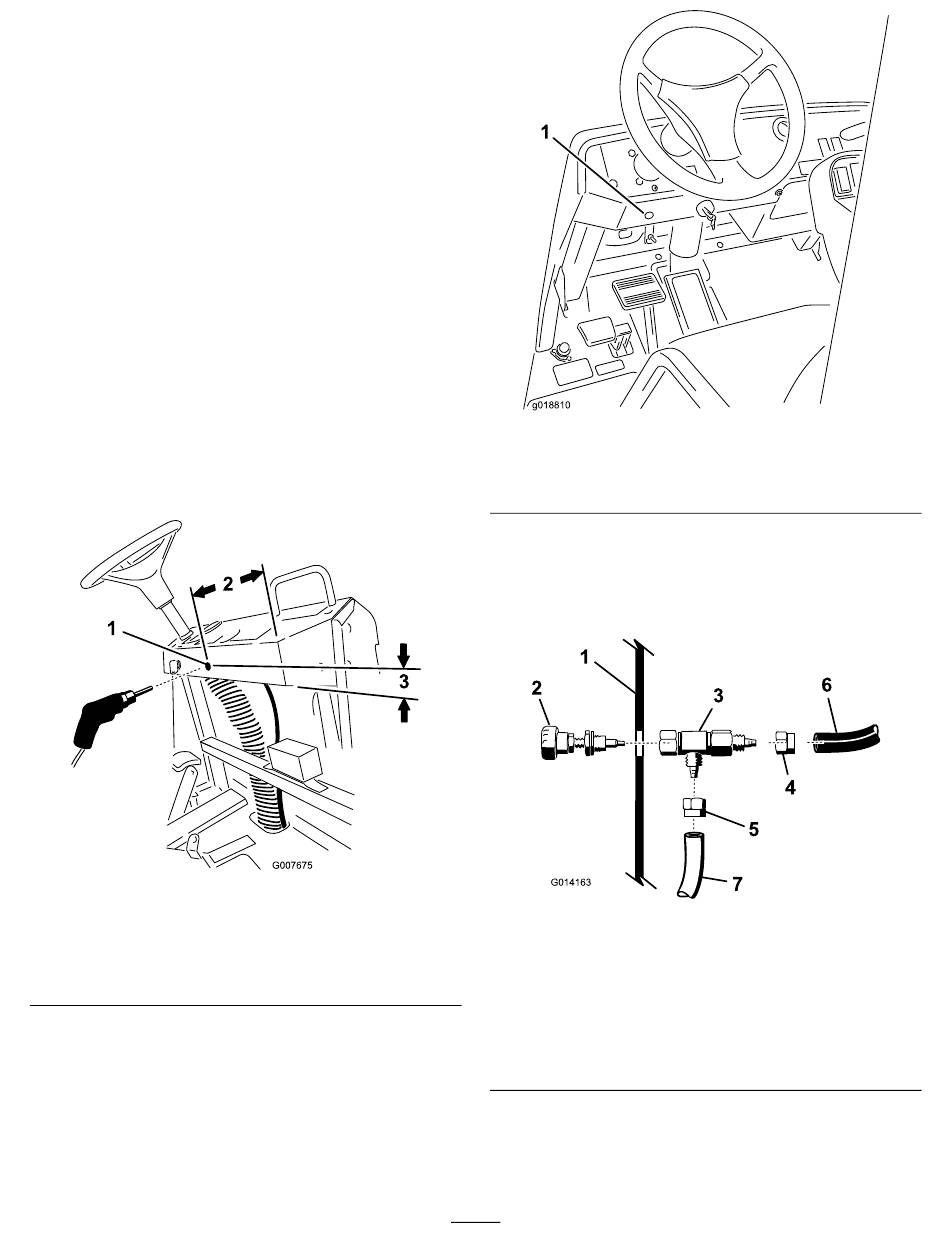

A. Breng een teken aan op 25 cm van de rechterkant
van het dashboard naar binnen gemeten, en 4 cm
van de onderkant van het dashboard (Figuur 18).
Opmerking: Als zich op deze plaats een
verwijderplug bevindt, slaat u deze eruit en gaat
u naar stap 4.
Figuur 18
1. Boor een gat met een
diameter van 11 mm
2. 25 cm
B. Boor een gat met diameter van 11 mm op de
afgetekende plaats, verwijder vuil en vijl ruwe
randen rond het gat bij.
Voor de 5800:
Verwijder de plug op de plaats van de afbeelding:
Figuur 19.
5700
3. 3,8 cm
g018810
1. Verwijder de plug op deze plaats
4. Zoek de demonteerbare regelklep voor montage in
het dashboard tussen de losse onderdelen.
5. Draai de moer los waarmee de knop is bevestigd aan
de T-fitting, zoals in Figuur 20.
1. Dashboard
2. Knop, regelklep voor
montage op het dashboard
3. Behuizing, regelklep voor
montage op het dashboard
4. Flensbus, blauwe slang
6. Sluit de blauwe en witte buis van de schuimslang
onder het dashboard aan op de behuizing van de
regelklep, zoals afgebeeld op Figuur 20.
12
Figuur 19
5800
Figuur 20
5. Flensbus, doorzichtige
slang
6. Blauwe slang
7. Doorzichtige slang
