van de montage van de regelklep moet een afzonderlijke
schuimslang voorwaarts naar de cabine worden geleid.
1. Zoek de 4,88 m lange schuimslang voor de in het
dashboard gemonteerde regelklep.
2. Leid de slang van de beugel van de schuimmarkeerder
naar voren, onder de chemicaliëntank en achter de
brandstoftank, samen met de bestaande bekabeling
naar de ruimte onder het stoelcompartiment
(Figuur 10).

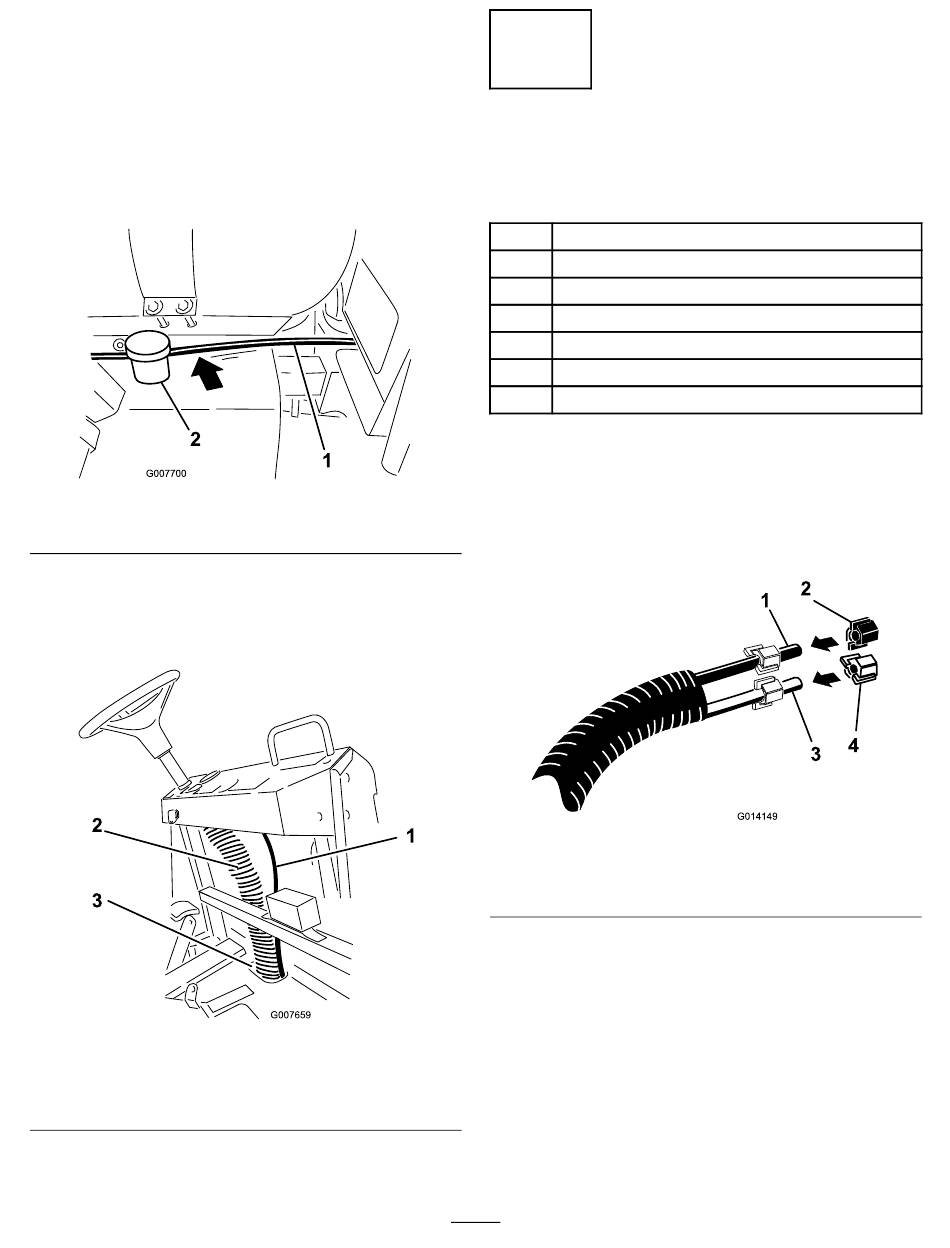

Figuur 10
1. Schuimslang
3. Breng de stoel omhoog en leid de slang verder onder
de vloerplank en vooruit naar de opening vooraan.
4. Leid de slang naar boven, rechts achter het dashboard
(Figuur 11).
Figuur 11
1. Schuimslang
2. Bestaande kabelkolom
5. Bevestig de slang aan de bestaande kabelkolom
(Figuur 11).
2. Brandstoftank
3. Opening vooraan in
vloerplank
6
De schuimspuitdoppen
installeren
Benodigde onderdelen voor deze stap:
2
Slangklemmen (blauw)
2
Slangklemmen (wit)
4
Beugels
4
Tussenringen
4
Stelschroef
2
Montagestang
2
Schuimspuitdoppen
Procedure
1. Monteer een plastic slangklem op de zichtbare
uiteinden van de schuimslangen. Gebruik een blauwe
klem voor de blauwe (vloeistof)slang en een witte
klem voor de doorzichtige (lucht)slang (Figuur 12).
1. Blauwe slang
2. Blauwe slangklem
7
Figuur 12
3. Doorzichtige slang
4. Witte slangklem
