Verwijderen van het deksel
van het bedieningspaneel
Geen onderdelen vereist
Procedure
1. Verwijder de 4 flenskopschroeven(1/4" x 1/2")
waarmee het deksel van het bedieningspaneel is
bevestigd op de steunbeugel van de handgreepbuis

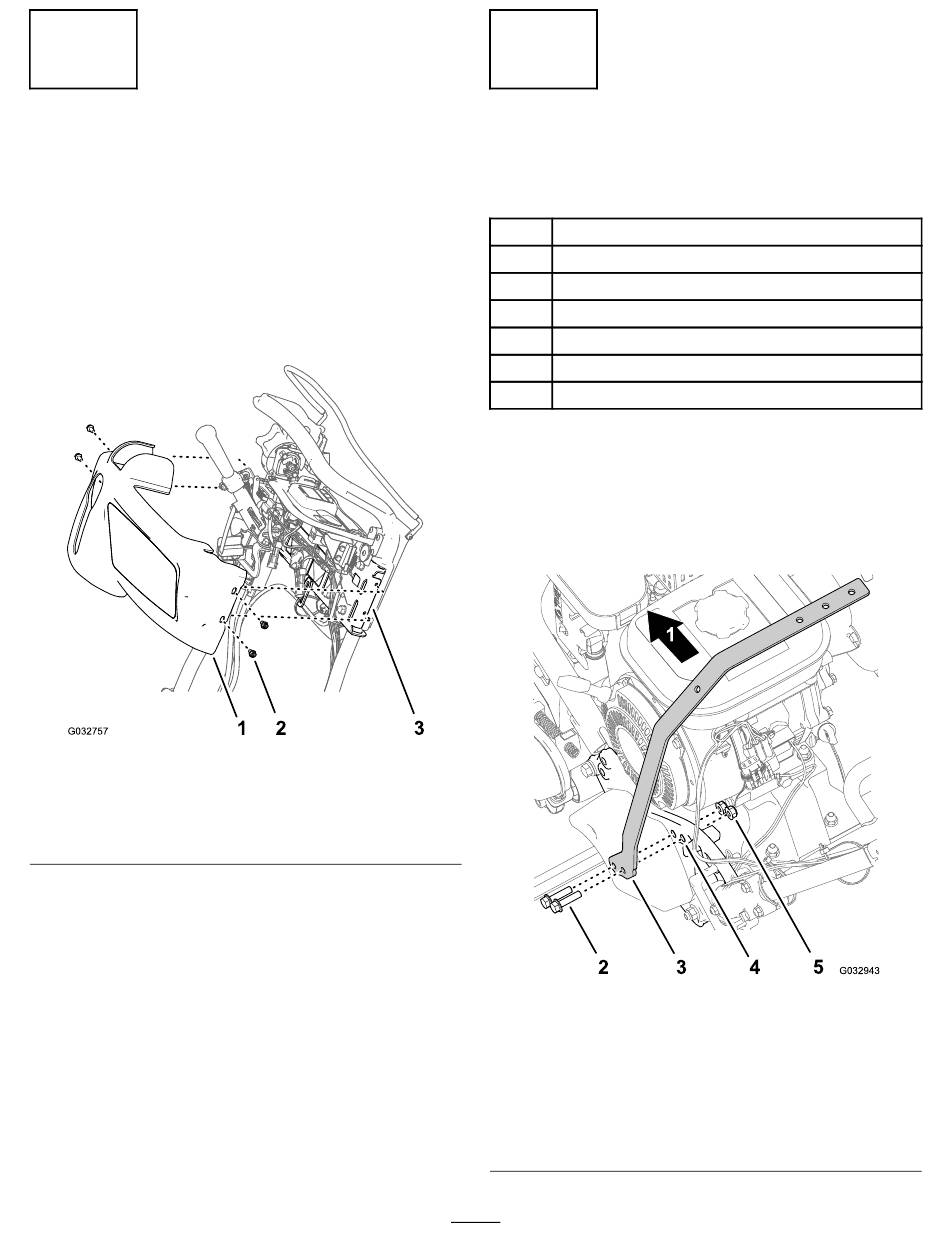

(Figuur
3).
1. Deksel van het
bedieningspaneel
2. Flenskopschroef (1/4" x
1/2")
2. Trek het deksel naar boven en naar voren ten opzichte
van het bedieningspaneel, neem het deksel dan van de
machine
(Figuur
3).
Opmerking: Bewaar de flenskopschroeven en het
deksel, deze worden weer gemonteerd in de stap
Montage van het deksel van het bedieningspaneel
(bladz.
9).
Figuur 3
3. Steunbeugel
(handgreepbuis)
3
Installeren van de lampset op
de machine
Benodigde onderdelen voor deze stap:
1
Linker steun voor de lampset
4
Flenskopbout (5/4" x 1-1/16")
6
Flensborgmoeren (5/16")
2
Flenskopbout (5/16" x 1")
2
Ring (5/16")
1
Rechter steun voor de lampset
3
Kabelbinder
Installeren van de steunen van de
lampset op de machine
1. Lijn de 2 gaten in de linker steun voor de lampset uit
met de 2 gaten van 9,5 mm in de linker zijplaat
4).
Dit model heeft een benzinemotor; de elektrische modellen
zijn vergelijkbaar.
1. Voorzijde van de machine
2. Flenskopbout (3/4" x
1-1/8")
3. Linker steun voor de
lampset
3
Figuur 4
4. Gat (linker zijplaat)
5. Flensborgmoer (3/8")
(Figuur
