De magnetische schakelaar
monteren
Benodigde onderdelen voor deze stap:
1
Magnetische schakelaar
1
Sensorplaat
2
Slotmoer (5/16 x 1-1/4 inch)
2
Flensmoer, 5/16 inch
Procedure

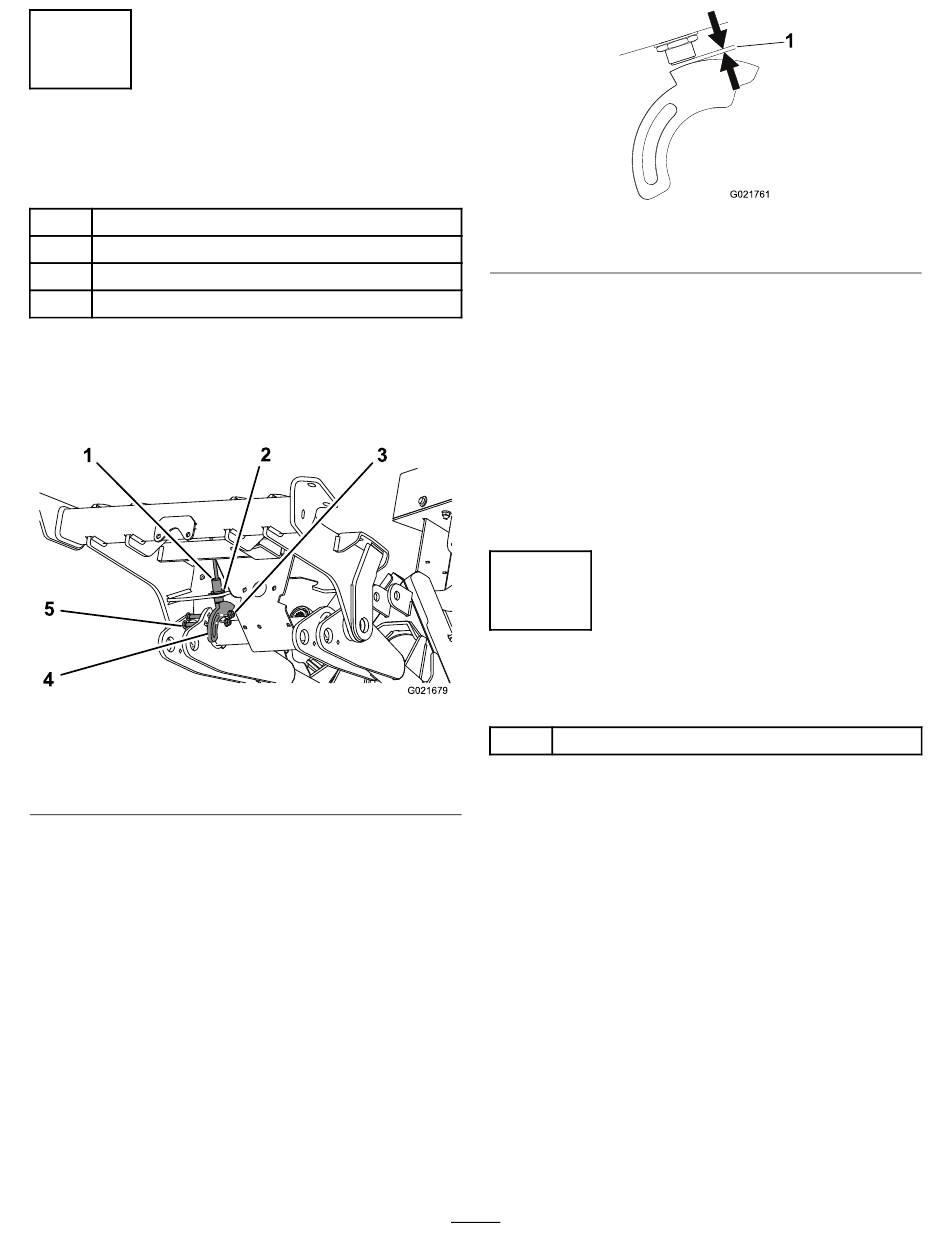

1. Gebruik de opening onderaan het voorste frame om de
magnetische schakelaar losjes aan te brengen met de
ringen en contramoeren (Figuur 14).
1
5
4
Figuur 14
1. Magnetische schakelaar
2. Contramoer en ring (2)
3. Flensmoer (2)
2. Monteer de sensorplaat losjes op de linkerhefarm;
gebruik hiervoor (2) 5/16 x 1–1/4 inch slotschroeven
en flensmoeren. Draai de contramoeren nu nog niet
vast. Bevestig de sensorplaat zoals wordt getoond in
Figuur 14. Zorg dat de schakelaar de sensorplaat niet
raakt.
3. Start de machine en breng de bladblazer omhoog. Zet
de machine af.
4. Stel de sensorplaat af zodat deze uitgelijnd is met
de magnetische schakelaar en draai de moeren van
de slotschroeven vast. Zorg dat de sensorplaat de
magnetische schakelaar niet raakt.
5. Stel de hoogte van de magnetische schakelaar af met
de contramoeren; de afstand tussen de plunjer van
de schakelaar en de sensorplaat moet 3,8 tot 4,3 mm
bedragen (Figuur 15). Draai de contramoeren aan tot
20 Nm als de juiste afstand bereikt is.
2
3
G021679
4. Slotmoer (2)
5. Sensorplaat
1. Opening van 3,8 tot 4,3 mm
6. Sluit de draden van de magnetische schakelaar aan op
de bovenste schakelaar voor frontwerktuigen van de
Groundsmaster 360 elektrische accessoireset.
7. Als de schakelaar correct is afgesteld, moet de
bladblazer uitgeschakeld worden als hij omhoog wordt
gebracht.
Opmerking: Als de tractie-eenheid opnieuw omgevormd
wordt tot maaimachine, zal de aftakas niet ingeschakeld
worden als het frontwerktuig in de bovenste stand staat.
Om de maaier in te schakelen, moet het frontwerktuig in de
onderste stand staan.
6
De machine smeren
Benodigde onderdelen voor deze stap:
A/R
Universeel smeermiddel op basis van lithium
11
1
G021761
Figuur 15
