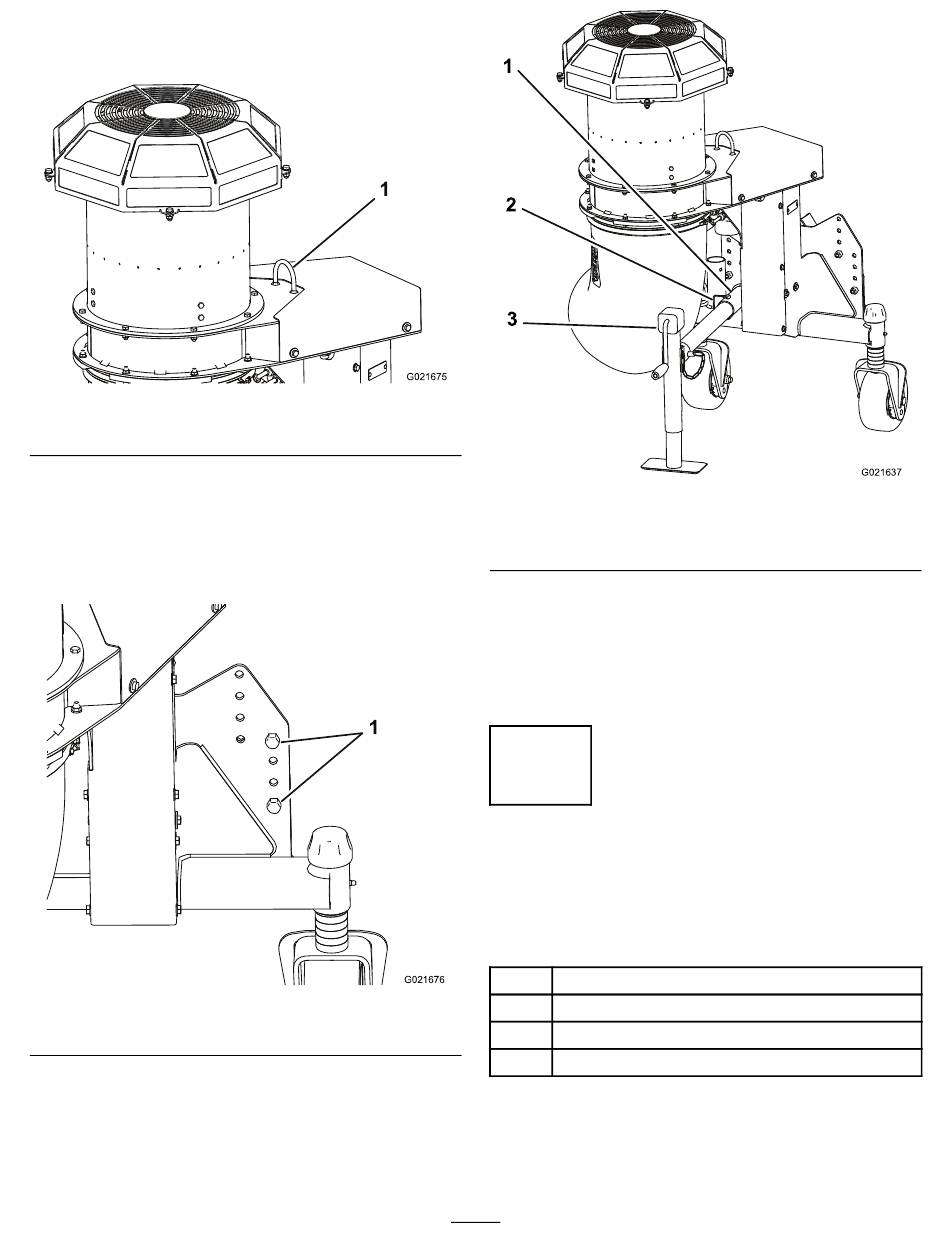

6. Verwijder de strop van de pallet en bevestig hem aan
het takeloog van de bladblazer (Figuur 6). Til de
bladblazer op tot de strop gespannen staat.
Figuur 6
1. Takeloog
7. Verwijder voorzichtig de schroeven waarmee de
bladblazer bevestigd is aan de houten pallet. Als u de
schroeven verwijderd hebt, schuift u de kist weg van de
bladblazer en laat u deze zakken tot de zwenkwielen
de grond raken terwijl de strop nog altijd gespannen
staat (Figuur 7).
Figuur 7
1. Schroeven
8. Steek de kriksteunbuis in de framebuis, lijn de
openingen uit en bevestig de buis met de borgpen
(Figuur 8).
1
1
2
3
G021675
1. Framebuis
2. Borgpen
9. Verwijder de kabelbinder waarmee de handgreep
vastzit aan de zwengel.
10. Laat de kriksteun zakken tot het kussen van de
kriksteun gelijk is met de zwenkwielbanden.
11. Verwijder de strop van het takeloog van de bladblazer.
1
2
De aandrijfas monteren op de
as van de tandwielkast van de
bladblazer
Benodigde onderdelen voor deze stap:
G021676
1
1
2
2
Procedure
1. Verwijder de kabelbinder waarmee de aandrijfas
bevestigd is aan de kist.
8
Figuur 8
3. Kriksteun
Aandrijfas
Rolpen
Bout, 5/16 x 1-3/4 inch
Borgmoer van 5/16 inch
G021637
