Repareren
De
De pakkingstang
De
pakkingstang in in in elkaar
pakkingstang
Voordat u de vloeistofpakkingstang in de pistoolloop
installeert, moeten de inwendige oppervlakken van de
loop eerst schoon zijn. Verwijder eventuele restanten
met een zachte borstel of doek. Controleer de
binnenkant van de loop op tekenen van vonkoverslag
door de hoogspanning. Als deze tekenen zichtbaar
zijn, moet de loop vervangen worden.
1. Plaats de pakkingmoer (2f) en afdichting (2b‡)
op de vloeistofstang (2e). De platte kanten op de
pakkingmoer moeten naar de achterkant van de
vloeistofstang gericht zijn. De afdichtende O-ring
moet van de pakkingmoer af gericht zijn.
2. Vul de binnenholte van het afstandsstuk (2h‡)
met diëlektrisch vet (44). Plaats het afstandsstuk
op de vloeistofstang (2e) in de getoonde richting.
Breng op de buitenkant van de afstandsstuk
rijkelijk diëlektrisch vet aan.
3. Plaats de vloeistofpakking (2c‡) op de
pakkingstang (2e) met de lippen gericht naar de
voorkant van de stang. Breng de naaldpakking
(2d‡) aan met het mannelijk uiteinde gericht naar
de vloeistofpakking, en plaats dan de behuizing
(2g).

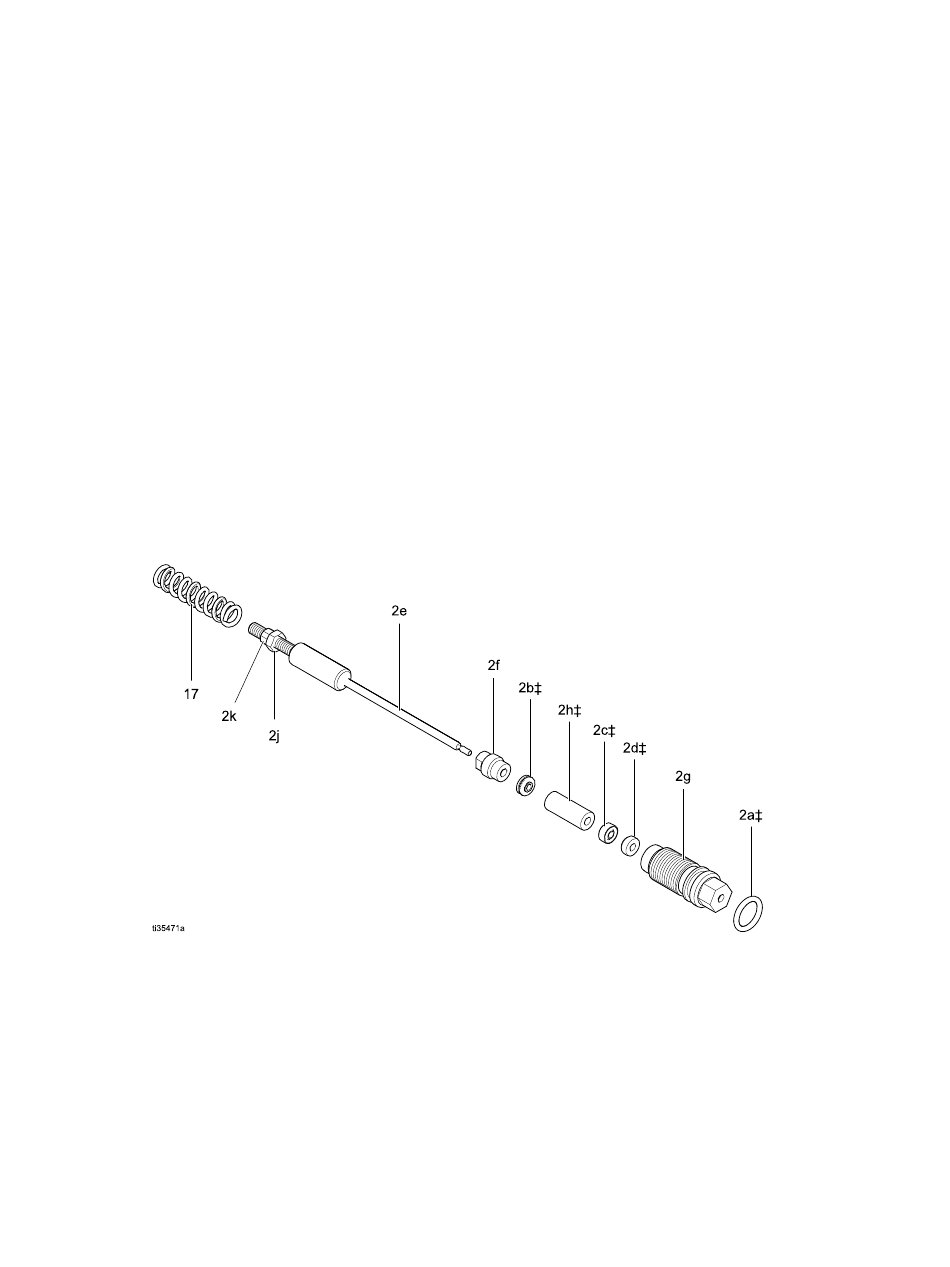

Figure 28 Pakkingstang
60
elkaar zetten
elkaar
zetten
zetten
4. Draai de pakkingmoer (2f) een beetje aan.
De pakkingmoer is goed vast gedraaid als de
schuifkracht nodig om de pakkingbehuizing
(2g) langs de stang te schuiven 13,3 N (3 lb)
bedraagt. Draai de pakkingmoer losser of vaster
zoals nodig is.
5. Installeer de O-ring (2a‡) aan de buitenkant
van de behuizing (2g). Smeer de O-ring in met
siliconenvrij vet, onderdeelnummer 111265.
Breng niet teveel smeermiddel aan.
6. Plaats de veer (17) tegen de moer (2j) zoals
afgebeeld.
7. Installeer de pakkingstangconstructie (2) in de
pistoolloop. Draai de constructie aan tot deze
handvast zit met behulp van de multi-tool (41).
8. Installeer de elektrode. Zie
De elektrode vervangen, page
9. Installeer de spuitmond en de luchtkap. Zie
Luchtkap en spuitmond vervangen, page
stap 5-7.
10. Plaats de trekker (12) en de schroeven (13).
57, stap 4.
55,
