12. Leg de spoelconstructie (15a) op een werkbank
en houd deze vast met het ventilatoruiteinde
omhoog. Druk de ventilator (15e♦) op het lange
deel van de as (S). De ventilatorbladen moeten
gericht zijn zoals afgebeeld.
13. Druk voorzichtig de spoel (15a) in de voorkant
van de behuizing (15d♦), zodanig dat de pen van
de spoel goed in de uitsparing in de behuizing
valt. De driedraadsconnector (PC) moet onder de
breedste inkeping (W) van de behuizingsslipjes
komen, zoals te zien in afbeelding
Doorsneetekening
Let erop dat de spoeluitlijnpennen (P) zijn
gepositioneerd zoals getoond in afbeelding
Richting van de
ventilator.

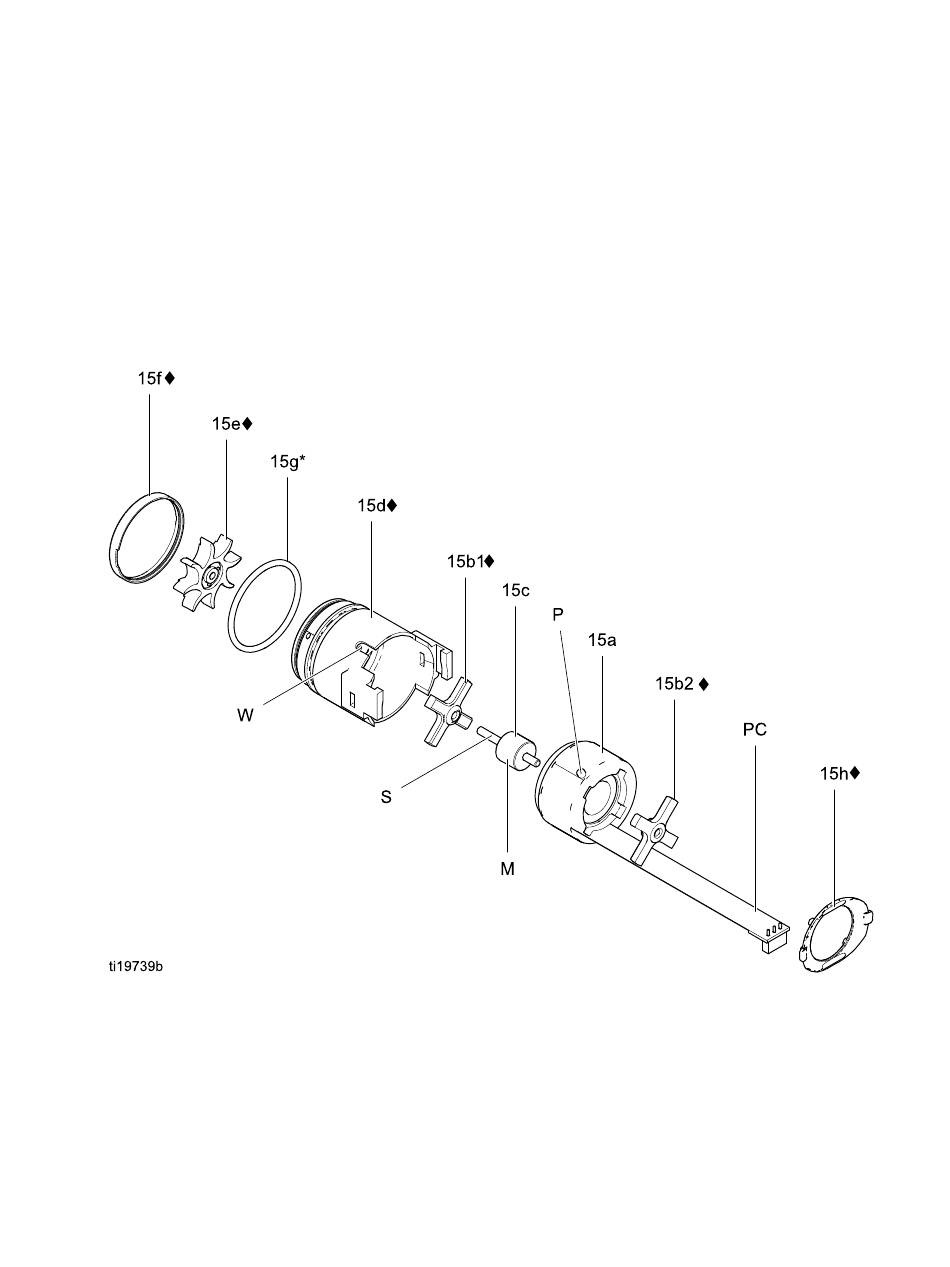

Figure 35 Wisselstroomdynamo
3A8675A
wisselstroomdynamo.
14. Draai de ventilator (15e) zodat de ventilatorbladen
de vier lagerlipjes (T) aan de achterkant van de
behuizing vrijmaken. Zorg dat de bladen van de
onderste lager (15b1♦) op één lijn zijn met de
lipjes.
15. Plaats de spoel geheel in de behuizing (15d♦).
Bevestig de spoel met de klem (15h♦). Zorg er
daarbij voor dat de lipjes in de gleuven van de
behuizing steken.
16. Zorg dat de O-ring (15g) op zijn plaats zit.
Installeer de kap (15f).
17. Breng de wisselstroomdynamo aan in de voeding,
en plaats beide onderdelen in de handgreep. Zie
De voeding verwijderen en vervangen, page
Repareren
62.
