De loop
loop verwijderen
verwijderen
De
De
loop
verwijderen
1. Volg de stappen in
onderhoud, page
54.
2. Verwijder de luchtinlaatfitting (21) en haal de
console (104) van de pistoolhandgreep (16).
3. Draai de twee schroeven (27) los.
LET OP
LET
LET
Om te voorkomen dat de voeding (11)
beschadigd raakt, moet u de loop (1) altijd
recht van de pistoolhandgreep (16) aftrekken.
Beweeg zo nodig voorzichtig de pistoolloop
heen en weer om hem vrij te maken van de
pistoolhandgreep.
4. Houd de handgreep van het pistool (16) met één
hand vast en trek de loop (1) rechtstandig van
de handgreep af.
Note
Verwijder de
wisselstroomdynamo-/voedingsconstructie
van de pistoolloop als de voeding in de loop
blijft zitten.

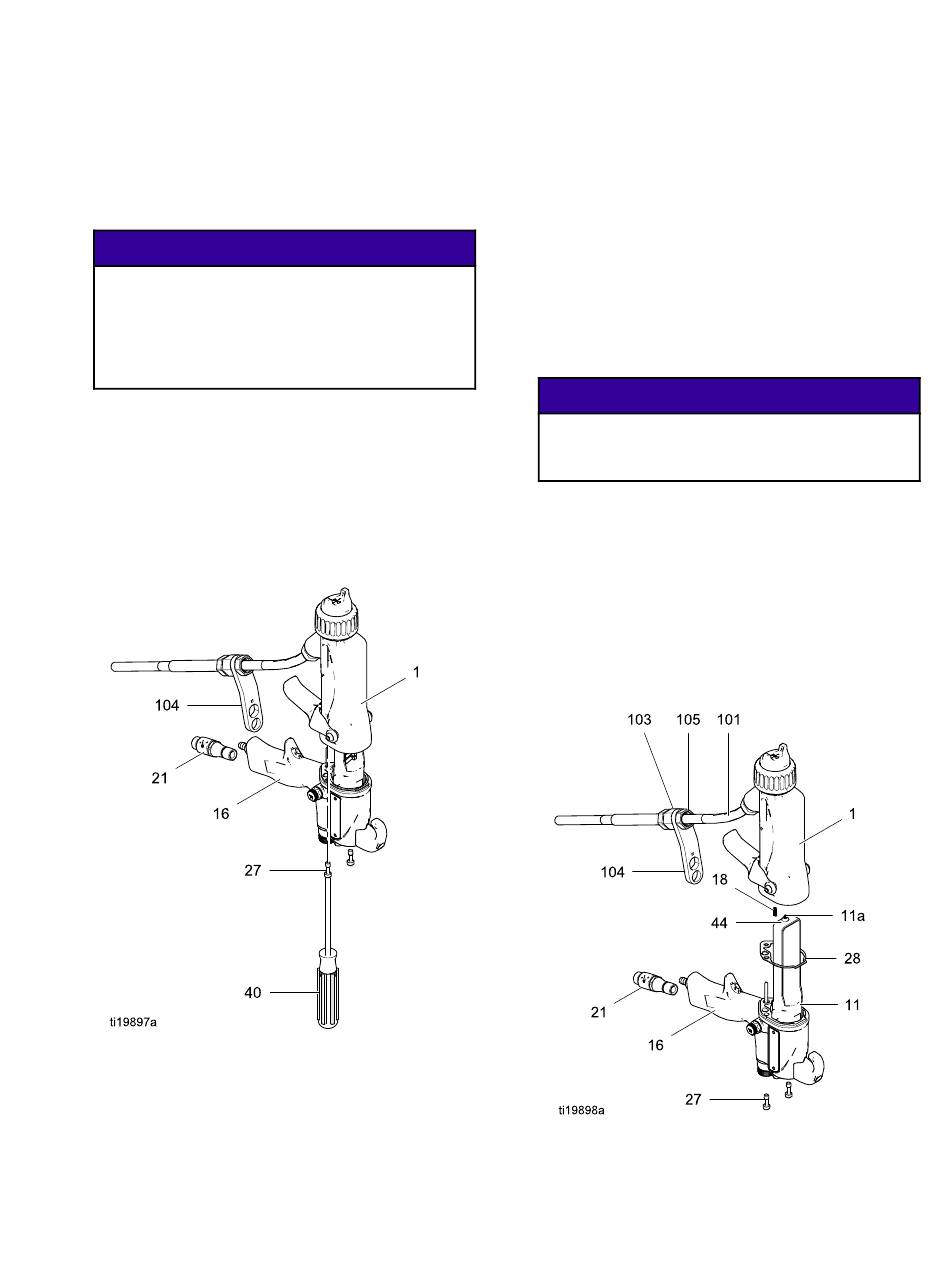

Figure 29 De loop verwijderen
3A8675A
Het pistool voorbereiden voor
OP
OP
De loop
loop installeren
installeren
De
De
loop
installeren
1. Zorg dat de pakking (28*) en de aardingsveer
(18) op hun plaats zitten. Zorg dat de luchtgaten
van de pakking goed uitgelijnd zijn. Vervang de
pakking als die beschadigd is.
2. Controleer of de veer (11a) op zijn plaats zit
bij de punt van de voeding (11). Breng een
ruime
ruime hoeveelheid
ruime
hoeveelheid diëlektrisch vet (44) aan op
hoeveelheid
de tip van de voeding. Breng de loop (1) over
de voeding heen aan op de handgreep van het
pistool (16).
3. Draai de twee schroeven (27) kruiselings en
gelijkmatig aan (ongeveer een halve slag voorbij
handvast, ofwel 2 N•m, 20 in-lb).
LET
LET OP
LET
Om te voorkomen dat u de pistoolloop
beschadigt, mag u de schroeven (27) nooit te
strak aandraaien.
4. Plaats de console (104) op de pistoolhandgreep
(16) en bevestig met de luchtinlaatfitting (21).
5. Breng diëlektrisch vet (44) aan op de
blootliggende binnenbuis van de vloeistofslang
(101).
6. Controleer of de moer (105) goed vastzit op de
behuizing van de koppelring (103).
7. Voer de stappen in
De pistoolweerstand testen, page 44
Figure 30 De loop installeren
Repareren
een
een
OP
OP
uit.
