zijn geslepen, monteert u het mes met de
antiscalpeercup en de mesbout. De vleugelen
moeten zich aan de bovenzijde van het mes
bevinden. Draai de mesbout vast met een torsie
van 115 tot 149 N·m.
Ongelijke meshoogte
controleren en corrigeren
Indien de messen niet op gelijke hoogte zijn afgesteld,
zullen er na het maaien strepen zichtbaar zijn in het
gazon. Dit probleem kan worden gecorrigeerd door
de messen recht te zetten en ervoor te zorgen dat alle
messen op hetzelfde niveau maaien.
1.
Gebruik een waterpas van een meter lang en
zoek een horizontaal oppervlak op de grond.
2.
Stel de maaihoogte in op de hoogste stand; zie
Maaihoogte instellen (bladz.
3.
Laat de maai-eenheid neer op een vlak
oppervlak. Verwijder de afdekkappen die boven
op de maai-eenheid zitten.
4.
Draai de messen totdat de uiteinden in de
lengterichting liggen. Meet de afstand van de
grond tot de voorste rand van het mes. Noteer
deze afstand. Draai vervolgens hetzelfde mes
zodat het andere uiteinde voor komt en meet
opnieuw. Het verschil tussen de afstanden mag
niet meer zijn dan 1 meter. Als dit verschil meer
dan 1 meter bedraagt, is het mes krom en moet
het worden vervangen. Meet alle messen.
5.
Vergelijk de metingen van de buitenste messen
met het middelste mes. Het middelste mes mag
niet meer dan 1 meter lager zijn dan de buitenste
messen. Indien het middelste mes meer dan
1 meter lager is dan de buitenste messen, ga
dan verder met stap
tussen de asbehuizing en de onderkant van de
maai-eenheid.
6.
Verwijder de bouten, platte ringen, borgringen
en moeren van de buitenste as op de plek waar
de opvulstukken moeten worden geplaatst.
Om het mes hoger of lager te zetten, moet
een opvulstuk, onderdeelnr. 3256-24, tussen
de spilbehuizing en de onderkant van de
maai-eenheid worden geplaatst. Ga verder en
controleer de uitlijning van de messen en plaats
opvulstukken totdat de randen van de messen
binnen de gewenste afstand blijven.
Belangrijk:
Gebruik niet meer dan 3
opvulstukken voor 1 opening. Gebruik
minder opvulstukken in naastgelegen
openingen indien er meer dan 1 opvulstuk
voor 1 opening is gebruikt.
7.
Plaats de drijfriemkappen terug.
12).
6
en plaats opvulstukken
De aandrijfriem vervangen
De drijfriem van het maaimes, die wordt gespannen
door de veerbelaste spanpoelie, is vervaardigd van
zeer duurzaam materiaal. De riem zal echter na
vele bedrijfsuren tekenen van slijtage gaan vertonen.
Tekenen dat een riem aan het slijten is zijn: gieren
tijdens het draaien van de riem, als de messen slippen
tijdens het maaien, gerafelde randen, schroeiplekken
en scheuren. Vervang de riem als u deze zaken
constateert.
1.
Laat de maai-eenheden neer op de grond.
Verwijder de drijfriemkappen die boven op de
maai-eenheid zitten. Zet de drijfriemkappen
weg.
2.
Trek de poelie van de tandwielkast weg van
de onderste drijfriem
ontspannen en laat de drijfriem loskomen van
de poelies. Gebruik hiervoor een momentsleutel
of soortgelijk gereedschap
1. Spanpoelie
1. Tandwielkast
3.
Verwijder de oude riem van de aspoelies en de
spanpoelie.
4.
Leg de nieuwe riem rond de aspoelies en de
spanpoelie
Figuur
23
(Figuur
31) om deze te
(Figuur
32).

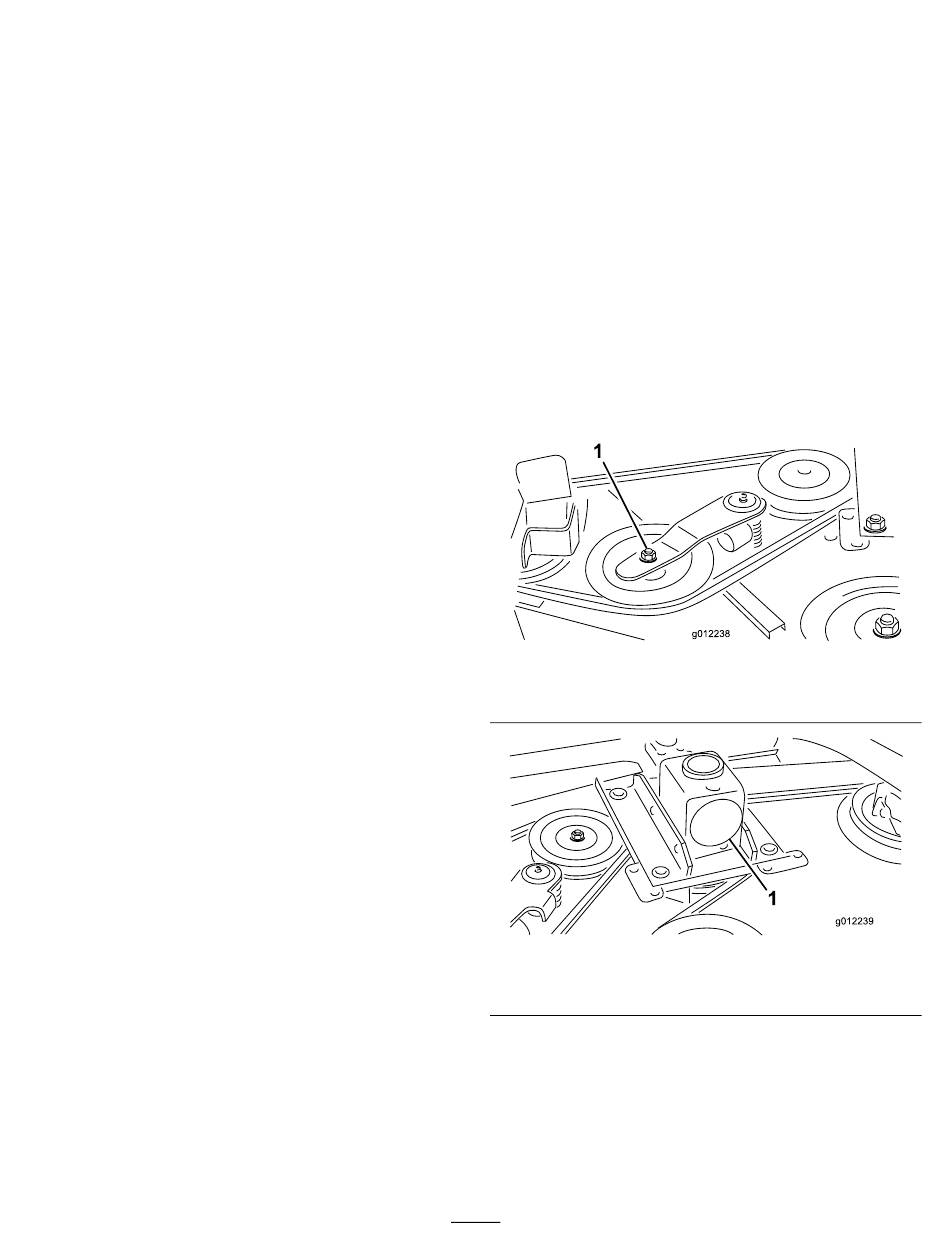

Figuur 31
Figuur 32
33.
g012238
g012239
