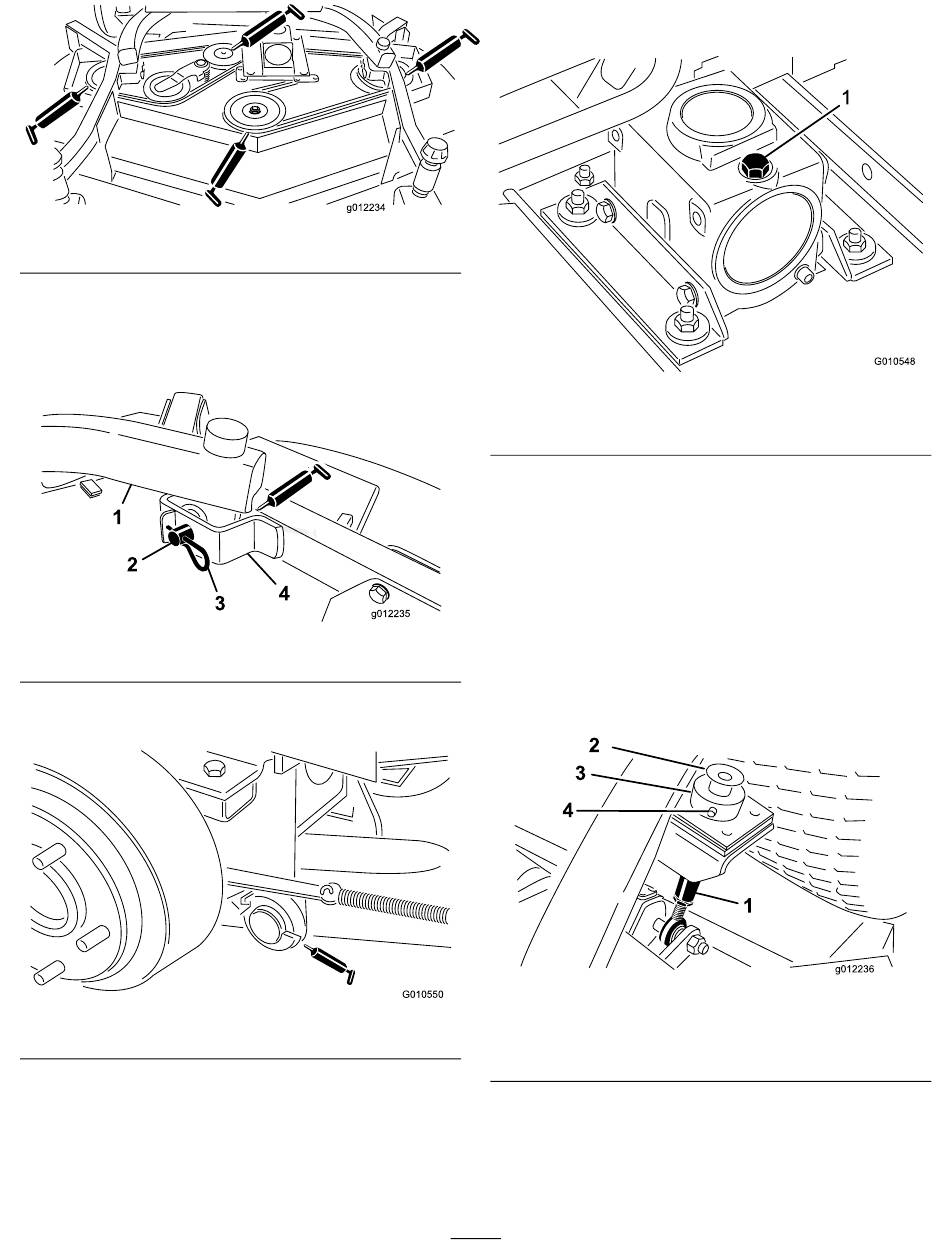

Figuur 17
•
Lagers van de arm van de spanpoelie
(Figuur
17)
•
Draaipunten van hefarmen, voorzijde (2)
(Figuur
18)
Figuur 18
•
Draaipunten van hefarmen, achterzijde (2)
(Figuur
19)
Figuur 19
2.
Plaats de maai-eenheid op een horizontaal
oppervlak en breng de maai-eenheid omlaag.
Verwijder de peilstok/vulplug op de bovenkant
van de tandwielkast
of het peil van de tandwielolie tussen de
merktekens op de peilstok staat. Als het oliepeil
(Figuur
20) en controleer
laag is, vul dan SAE 80-90 tandwielolie bij tot
het peil zich tussen de markeringen bevindt.
g012234
1. Peilstok/vulplug
De maai-eenheid van de
tractie-eenheid verwijderen
1.
Plaats de machine op een horizontaal oppervlak,
breng de maai-eenheid omlaag, zet de
hefhendel in de zweefstand, zet de motor af en
g012235
stel de parkeerrem in werking.
2.
Verwijder de bout en ring die aan de bovenzijde
van elke maaihoogtestang zijn bevestigd
21).
g010550
1. Maaihoogtestang
2. Bout en ring
3.
Verwijder de R-pen en gaffelpen waarmee
de kraag aan de maaihoogtestang aan de
achterzijde van de maai-eenheid is bevestigd
(Figuur
21). Verwijder de maaihoogtekraag.
18
Figuur 20
Figuur 21
3. Maaihoogtekraag
4. R-pen en gaffelpen
g010548
(Figuur
g012236
