een R-pen. Plaats de drukringen tussen de
hefarm en de beugel van de zwenkwielarm
(Figuur
24). Steek het uiteinde van de gaffelpen
in de sleuf in de lip van de zwenkwielarm om
de gaffelpen te borgen.
6.
Herhaal de procedure voor de tegenoverliggende
hefarm.
7.
Start de tractie-eenheid en breng de
maai-eenheid omhoog.
8.
Druk de achterzijde van de maai-eenheid
omlaag en steek de maaihoogtestangen door de
blokken van de hefarmen.
9.
Monteer de maaihoogtekragen op de
maaihoogtestangen en bevestig met de
gaffelpennen en R-pennen
Plaats de kop van de gaffelpen naar de voorzijde
van het maaidek gericht.
10.
Monteer een bout (½" x ¾") en een ring bovenop
elke maaihoogtestang
Onderhoud van de lagers in
de zwenkwielarmen
In de boven- en onderkant van de buis in de
zwenkwielarmen zitten lagerbussen gedrukt. Deze
lagerbussen zullen na vele bedrijfsuren slijten. Om de
lagerbussen te controleren, moet u de zwenkwielvork
naar voren en naar achteren en van links naar rechts
bewegen. Als de zwenkwielas los in de lagerbussen
zit, zijn de lagerbussen versleten en moeten deze
worden vervangen.
1.
Breng de maai-eenheid omhoog zodat de wielen
vrijkomen van de grond. Zet de maai-eenheid
vast om te voorkomen dat dit per ongeluk naar
beneden valt.
2.
Verwijder het klemkapje, de afstandsstuk(ken)
en de drukring van de bovenkant van de
zwenkwielas.
3.
Trek de zwenkwielas uit de buis waarin
deze is bevestigd. Laat de drukring en
afstandsstuk(ken) onder op de as zitten.
4.

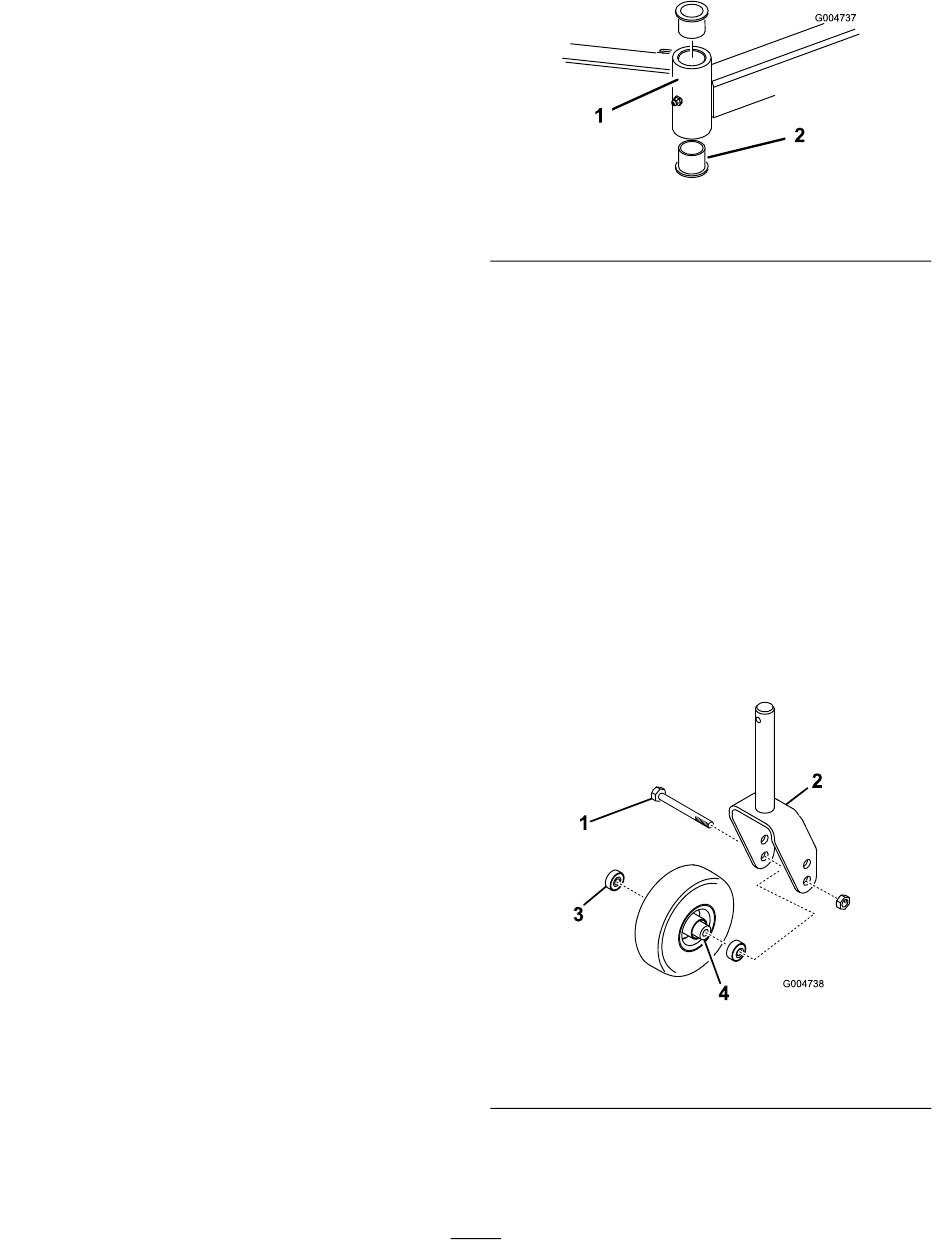

Sla een drevel in de boven- of onderkant van de
bevestigingsbuis en tik de lagerbus uit de buis
(Figuur
25). Tik ook de andere lagerbus uit de
buis. Reinig de binnenkant van de buizen.
(Figuur
24).
(Figuur
24).
1. Buis van zwenkwielarm
5.
Smeer vet aan de binnen- en buitenkant van
de nieuwe lagerbussen. Druk de lagerbussen
voorzichtig in de bevestigingsbuis met behulp
van een hamer en een vlakke plaat.
6.
Controleer de zwenkwielas op slijtage en
vervang deze in geval van beschadiging.
7.
Duw de zwenkwielas door de lagerbussen
en de bevestigingsbuis, schuif de drukring
en afstandsstuk(ken) op de as, en plaats het
klemkapje op de zwenkwielas.
Onderhoud van
zwenkwielen en lagers
1.
Verwijder de borgmoer van de bout waarmee het
zwenkwiel is bevestigd aan de zwenkwielvork
(Figuur
26). Pak het zwenkwiel vast en schuif
de bout uit de vork of draaiarm.
1. Zwenkwiel
2. Zwenkwielvork
2.
Verwijder het lager uit de wielnaaf en laat het
lager eruit vallen
vanaf de andere kant van de wielnaaf.
20
Figuur 25
2. Lagerbussen
Figuur 26
3. Lager (2)
4. Afstandsstuk van lager
(Figuur
26). Verwijder het lager
g004737
g004738
