Installatie
Veiligheidskoppelingen uitschakelen
Veiligheidskoppelingen
Veiligheidskoppelingen
Als in uw systeem de veiligheidskoppelingen op een
andere manier zijn gerealiseerd dan via de de Pro
Xpc Auto-besturing, dan kunnen deze uitgeschakeld
worden.
1. Om de systeemveiligheidskoppeling uit te
schakelen, sluit u ader 3 van de voedingskabel
van de besturing aan op de netspanning. Het
pictogram
2. Haal de spanning van de besturing.
3. Draai de 4 schroeven los en haal het deksel eraf.

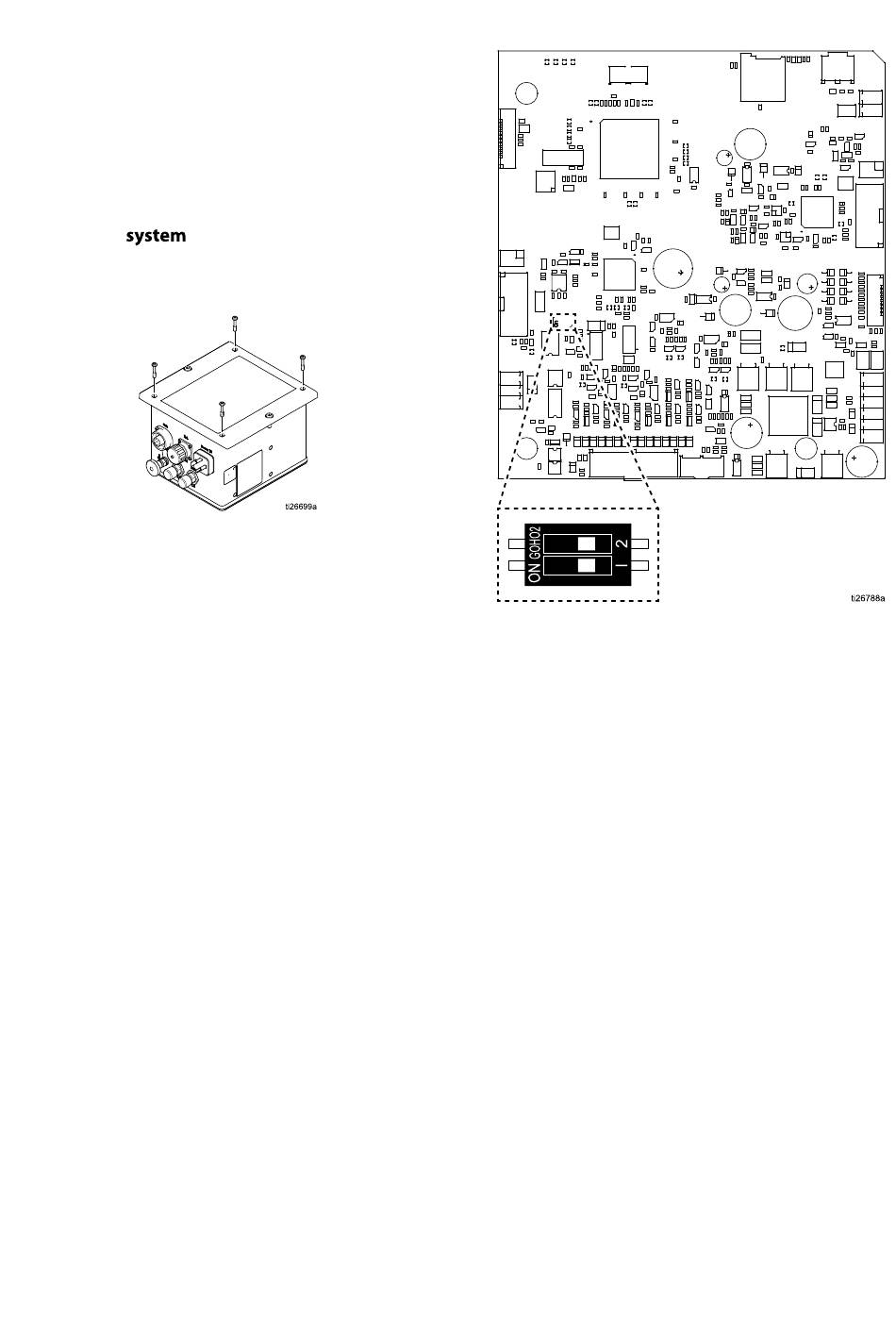

4. Kijk waar op de hoofdkaart de schakelaars
voor de veiligheidskoppelingen zitten. Staan
die schakelaars in de stand ON, dan wordt
ervan uitgegaan dat aan de eisen van de
veiligheidskoppelingen voldaan is.
Schakelaar 1 is de 24 VDC veiligheidskoppeling
(pen 19 van de kabel voor discrete I/O).
Schakelaar 2 is de veiligheidskoppeling veilige
positie (pen 18 van de kabel voor discrete I/O).
De symbolen in A9 en A10 (zie
Schermgebieden, page
geven aan dat aan de eisen is voldaan.
8
uitschakelen
uitschakelen
ligt dan in de display.
35) op de display
De schakelaars zijn getekend in de stand OFF.
3A3253K
