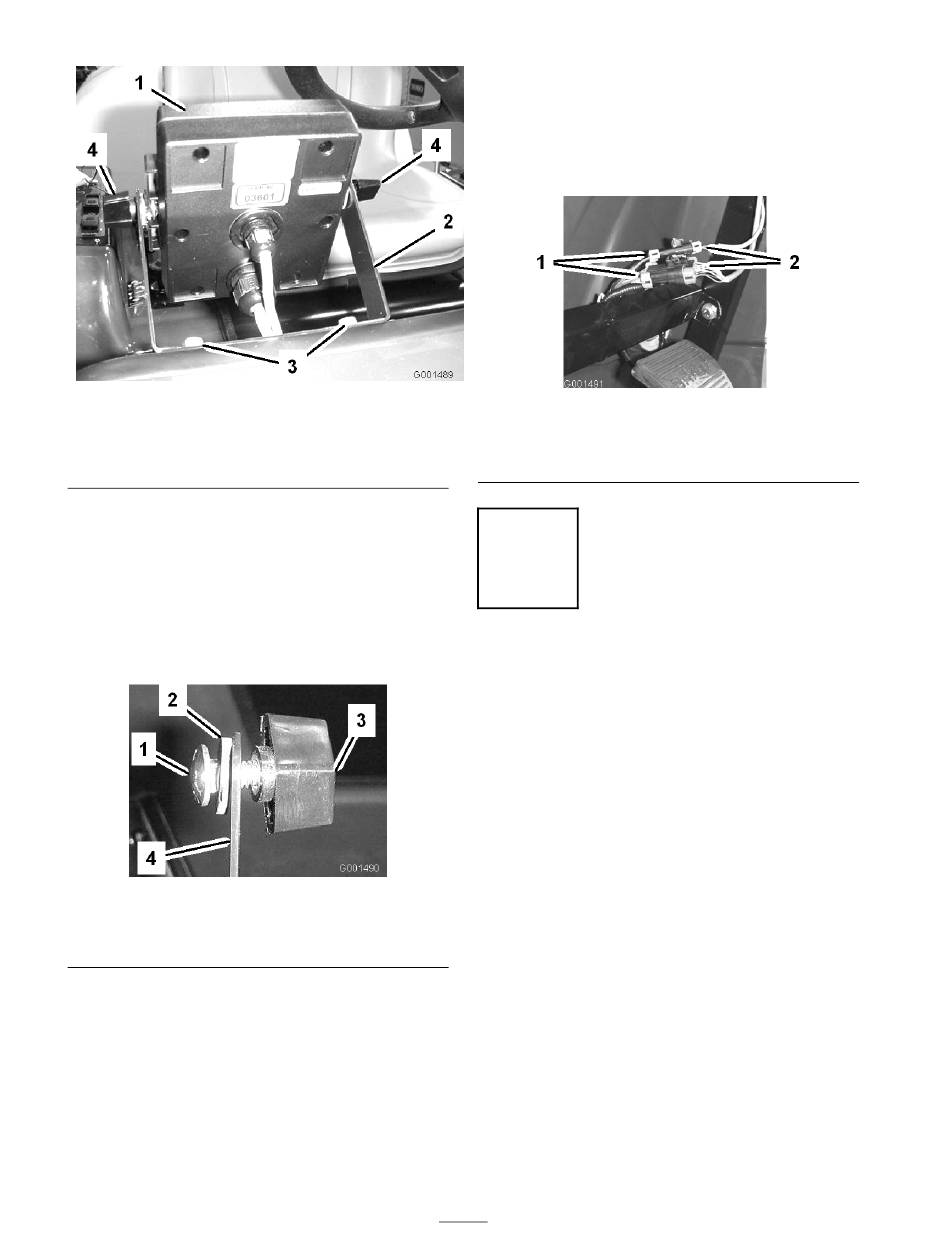

Figuur 5
1. Spray Pro-monitor
2. Beugel
3. Plaats de 2 rijtuigschroeven, de rubberen
ringen en de knoppen losjes op de beugel zoals
wordt getoond in Figuren Figuur 5 en Figuur 6.
Opmerking: Monteer de rijtuigschroeven
en de rubberen ringen aan de binnenkant van
de beugel en de knoppen aan de buitenkant
ervan.
Figuur 6
1. Rijtuigschroef
2. Rubberen ring
4. Verwijder de grote pakkingring uit het gat
in het dashboard en voer de kabels van de
monitor door de pakkingring en het dashboard.
5. Monteer de pakkingring in het dashboard.
3. Flenskopbout, 1/4 x
3/4 inch
4. Knop
3. Knop
4. Beugel
6. Monteer de Spray Pro-monitor op de
flenskopbouten (Figuur 5) en draai de knoppen
aan om de monitor vast te zetten.
7. Sluit de Spray Pro-stekkers aan op de stekkers
onder het dashboard (Figuur 7).
Figuur 7
1. Stekkers van de
spuitmachine
3
De veren van het
spuitboomscharnier
controleren
Geen onderdelen vereist
Procedure
Belangrijk: Als het spuitsysteem
wordt gebruikt terwijl de veren van het
spuitboomscharnier de verkeerde compressie
hebben, kan de spuitboom schade oplopen.
Meet de veren en draai indien nodig de
contramoer aan om de veren samen te
drukken tot 4 cm.
De spuitmachine wordt geleverd met de
verlengstukken van de spuitbomen naar voren
geklapt, om de machine gemakkelijk te kunnen
verpakken. De veren zijn in de fabriek niet
helemaal vastgezet om de spuitbomen voor
vervoer in deze stand te zetten. Voordat de
machine in gebruik wordt genomen, moet de
compressie van de veren correct worden ingesteld.
