om de druk in de actuator handmatig op te heffen
en de spuitbomen met de hand te bewegen.
Belangrijk: De ontlastklep mag niet meer
dan 4 slagen worden losgedraaid. Als de klep
meer dan 4 slagen wordt losgedraaid, bestaat
de kans dat deze helemaal loskomt, waardoor
de hydraulische vloeistof naar buiten kan
stromen.
1. Ga naar de ontlastklep op de actuator van elke
spuitboom. De ontlastklep is de kleinste klep
en zit aan een kant van de behuizing van de
actuator (Figuur 71).

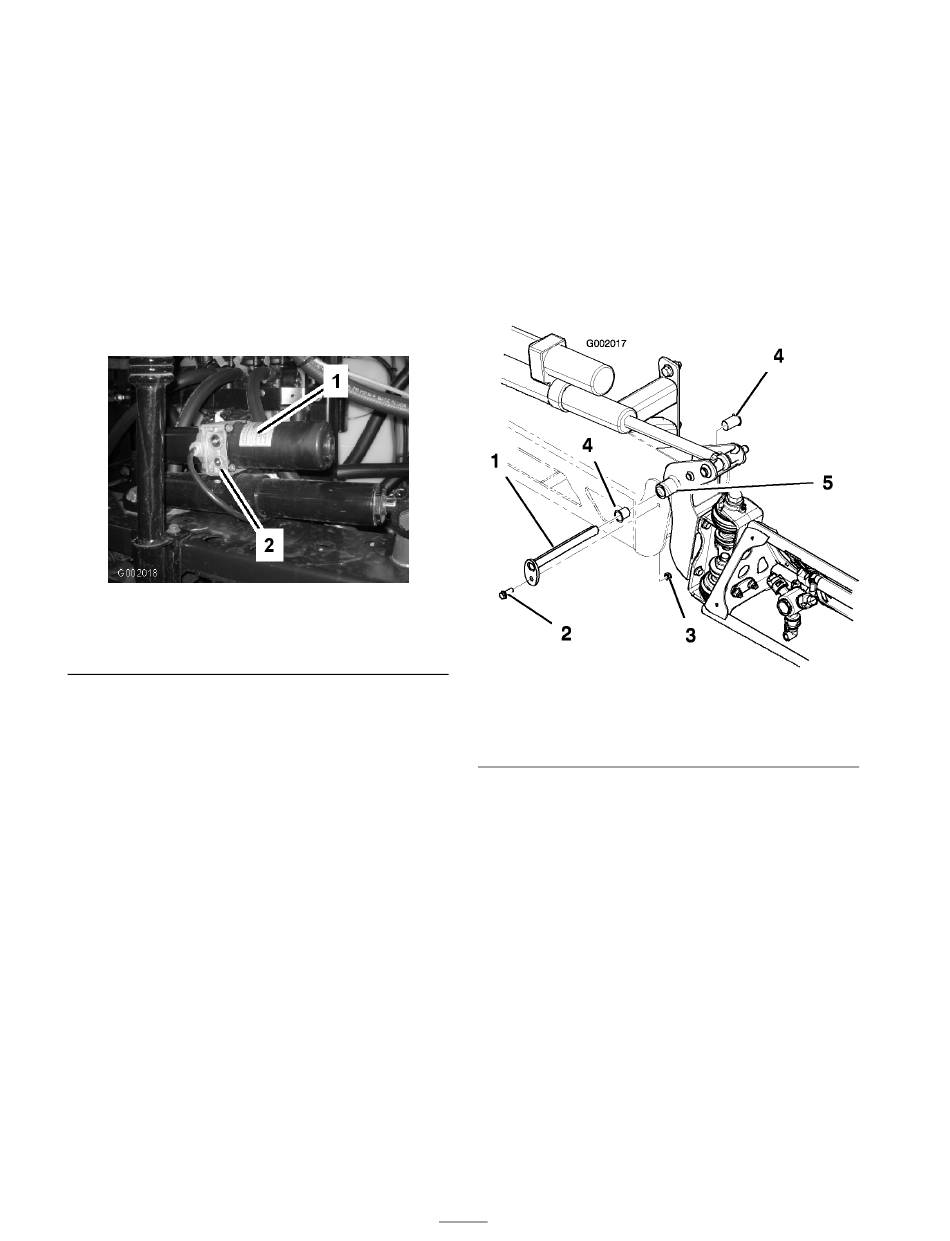

Figuur 71
1. Actuator, rechter
spuitboom
Opmerking: Omdat de actuators ten
opzichte van elkaar tegengesteld zijn gericht,
zit de ene ontlastklep op de naar voren gerichte
kant van de actuator van de linker spuitboom
en de andere ontlastklep op de naar achteren
gerichte kant van de actuator van de rechter
spuitboom.
2. Draai de ontlastklep met een zeskantssleutel
niet meer dan 2-3 slagen los. De cilinder moet
nu met de hand of door een externe druk gaan
bewegen.
3. Als de actuator weer in zijn oorspronkelijke
stand is, draai u de ontlastklep dicht. Draai de
klep vast met een torsie van 1,5-2,9 Nm.
De nylon draaibussen
controleren
U moet de nylon draaibussen in de middelste
spuitboom om de 400 bedrijfsuur en/of jaarlijks
controleren op beschadiging.
2. Handmatig regelbare
ontlastklep
1. Parkeer de spuitmachine op een horizontaal
oppervlak, stel de parkeerrem in werking,
schakel de pomp uit, zet de motor af en
verwijder het sleuteltje uit het contact.
2. Klap de spuitbomen in de spuitstand en
ondersteun de spuitbomen met kriksteunen of
hang deze met banden aan een hefinrichting.
3. Als het gewicht van de spuitboom is
ondersteund, verwijdert u de bout en de moer
waarmee de draaipen is bevestigd aan de
spuitboom (Figuur 72). Verwijder de draaipen.
Figuur 72
1. Draaipen
2. Bout
3. Moer
4. Verwijder de spuitboom en de draaibeugel
van het middelste frame om bij de nylon
draaibussen te kunnen komen.
5. Verwijder de draaibussen van de voor- en
achterkan van de draaibeugel en controleer
deze (Figuur 72). Vervang beschadigde
draaibussen.
6. Smeer een beetje olie op de draaibussen en
monteer deze weer in de draaibeugel.
7. Plaats de spuitboom en de draaibeugel in
het middelste frame en zorg ervoor dat de
openingen zich tegenover elkaar bevinden
(Figuur 72).
8. Plaats de draaipen en zet deze vast met de bout
en de moer die u eerder hebt verwijderd.
Herhaal deze procedure bij alle andere spuitbomen.
64
4. Nylon draaibus
5. Draaibeugel
