5 Installatie
5.2
Montage zonder inbouwset
5.3

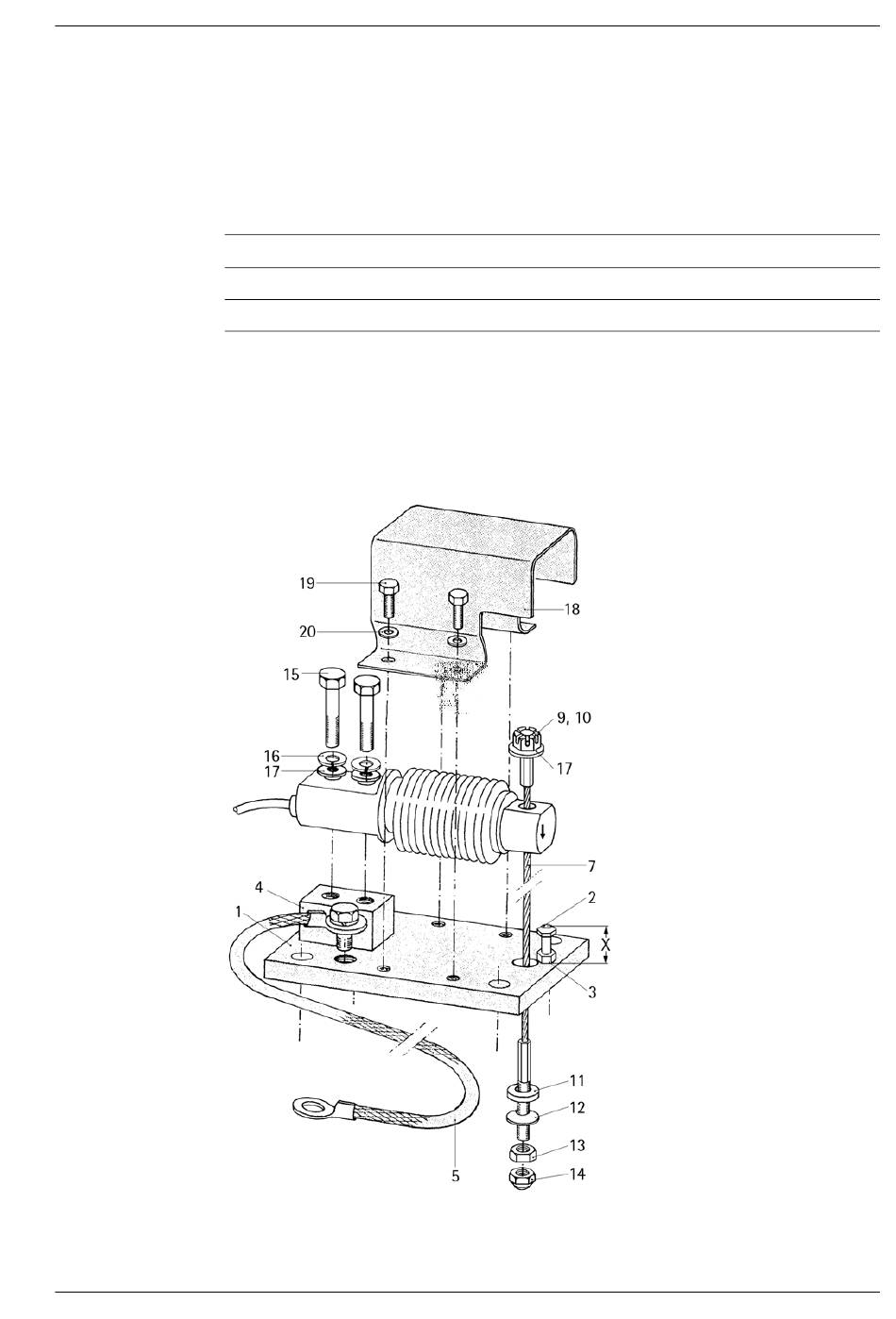

Montage met inbouwset PR 6007/00
5.3.1
Onderdelenlijst
Minebea Intec
Wanneer de weegcel zonder inbouwset wordt gemonteerd, moet de weegcel op de
bijbehorende opname worden geschroefd, waarbij de belastingsrichting in acht moet
worden genomen (pijl op de voorzijde van de weegcel).
De volgende bevestigingen moeten worden gebruikt:
Schroef
M8×35 ISO 4017-A2-70
M8×35 ISO 4017-8.8
Wanneer de weegcel in een risicogebied ligt (geen toegangsbeveiliging, slagen, vallende
massieve voorwerpen), moet de balg met een afdekking worden beschermd. De wand
van de balg moet rondom vrij zijn.
Veerring
Ring
A8 DIN 127-V2A
A8 ISO 7092-V2A 16,5 Nm
A8 DIN 127-8.8
A8 ISO 7092-8.8
Buigarm-weegcel PR 6207
Aandraaimoment
24,0 Nm
NL-15
