Buigarm-weegcel PR 6207
3
Montagetips
3.1
Positie van de weegcellen en bindingen
NL-6

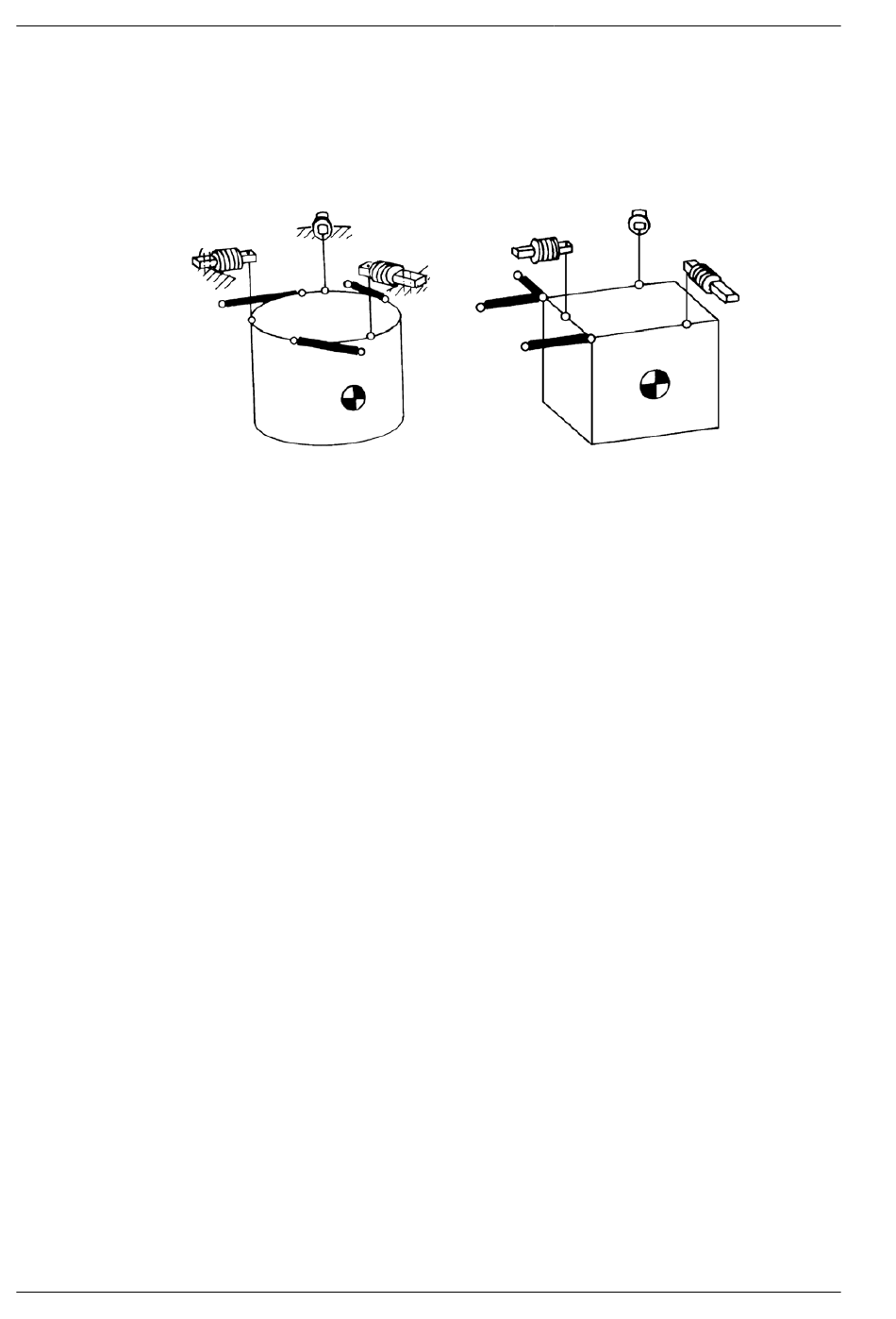

Voorbeelden:
-
De draagconstructie van de weegschaal (en daarmee van de weegcellen) alsmede de
bak mogen niet doorbuigen door de belasting en moeten horizontaal (waterpas!) en
vlak zijn.
-
Bakken moeten bij voorkeur aan 3 weegcellen worden opgehangen (zie afbeelding).
Daardoor worden de storende invloeden van de slingerbeweging en verdraaiing
geminimaliseerd en wordt een gelijkmatige belastingsverdeling gerealiseerd.
-
Weeginstallaties met meer dan 3 weegcellen resulteren in statisch onbepaalde
ophangingen en moeten worden vermeden!
-
Het zwaartepunt van het weegobject moet lager liggen dan de ophangpunten.
-
Ophangingen aan een lange kabel (o.i.d.) verminderen het mogelijk scheeftrekken.
-
De ophangpunten moeten zich op gelijke hoogte bevinden, zodat de belasting
gelijkmatig wordt verdeeld.
-
Het uitgangssignaal van de weegcellen (met dood gewicht) moet even groot zijn.
-
De zitting van de weegcellen moet horizontaal, vlak en schoon zijn.
-
Dwarsbelastingen of zijdelingse krachten alsmede torsiemomenten die de
toegestane grenswaarden overschrijden, zijn storingsgrootheden die meetfouten
kunnen veroorzaken en in het ergste geval tot beschadigingen leiden.
-
Adequate bevestiging van het meetobject voorkomt beschadigingen en meetfouten
zonder de benodigde bewegingsvrijheid in de meetrichting te beïnvloeden.
Daarbij moet er rekening mee worden gehouden dat temperatuuruitzettingen en
verschuivingen de bewegingsvrijheid van het te wegen object kunnen beïnvloeden
en daardoor tot aanzienlijke vertekeningen in de meetresultaten kunnen leiden.
Daarom moet bijzondere aandacht worden besteed aan de vormgeving, indeling en
toestand van de bindingscomponenten.
-
Bij het ophangen aan 3 of 4 weegcellen met een relatief korte slingerlengte kan één
binding minder worden gebruikt en een horizontale begrenzing worden aangebracht.
Dit geldt in het bijzonder wanneer er nauwelijks sprake is van dwarskrachten,
wanneer het zwaartepunt van het object lager ligt dan het ophangpunt ervan en/of
wanneer toevoerleidingen, die horizontaal lopend ter hoogte van het ophangpunt
3 Montagetips
