De VTS-kabels controleren
1. Zet de hoofdschakelaar UIT
Ontkoppel de voeding.
2. Volg de beschrijving in Drukontlastingsprocedure
op pagina 15.

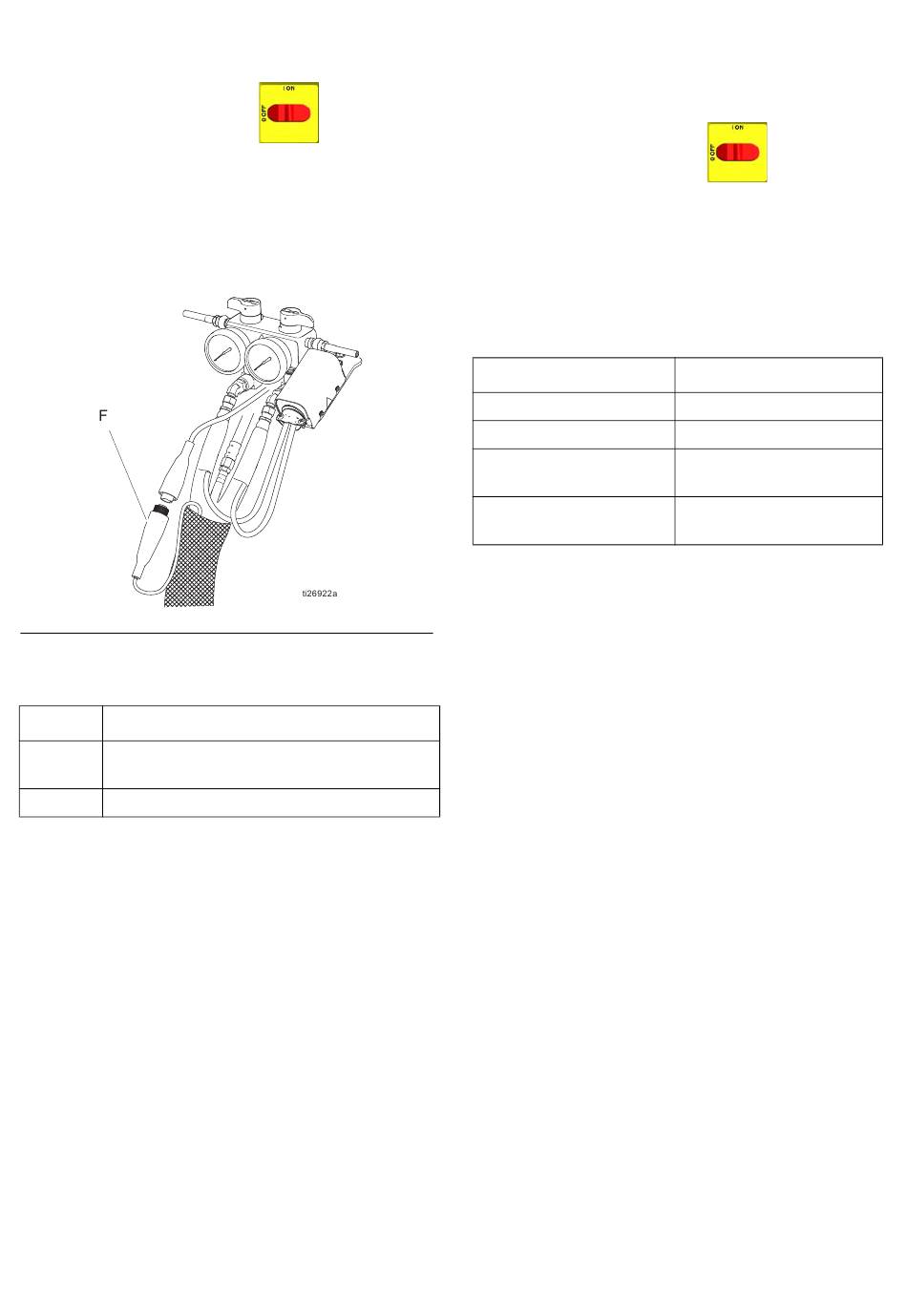

3. Koppel de VTS-kabel (F) los van de Reactor,
A
11.
FBEELDING
A
11. Verwarmde slang
FBEELDING
4. Test met een ohmmeter tussen de pennen
van de kabelconnector.
Pennen
1 tot 2
ongeveer 35 ohm per 15,2 m (50 ft) slang,
plus ongeveer 10 ohm voor VTS
1 tot 3
oneindig
5. Als de kabel niet slaagt voor de test, moet opnieuw
getest worden bij VTS. Zie Testen/verwijderen
op pagina 35.
3A2536U
.
Resultaat
Vloeistoftemperatuursensor (VTS)
Testen/verwijderen
1. Zet de hoofdschakelaar UIT
Ontkoppel de voeding.
2. Volg de beschrijving in Drukontlastingsprocedure
op pagina 15.
3. Verwijder de tape en de beschermlaag van de VTS.
Koppel de kabel van de slang (F) los. Test met een
ohmmeter tussen de pennen van de kabelconnector.
Pennen
1 tot 2
1 tot 3
3 tot VTS
aardingsschroef
1 tot VTS component A
fitting (ISO)
4. Als de VTS niet slaagt voor enige test,
vervang deze dan.
5. Koppel de luchtslangen (C, L) en de elektrische
connectoren (D) los.
6. Koppel de VTS los van de hulpslang (W)
en de vloeistofslangen (A, B).
7. Verwijder de aardingskabel (K) uit de
aardingsschroef aan de onderkant van de VTS.
8. Verwijder de VTS-sonde (H) uit de zijde component
A (ISO) van de slang.
Installatie
De vloeistoftemperatuursensor (VTS) wordt
meegeleverd. Monteer de VTS tussen de hoofdslang
en de hulpslang. Zie handleiding Verwarmde slang
309572 voor instructies.
Reparatie
.
Resultaat
ongeveer 10 ohm
oneindig
0 ohm
oneindig
35
