5. Draai de twee schroeven (314) achter de steun
van de luchtmotor los. Til de luchtmotor en de
trekstangen voorzichtig omhoog van het frame
en de plaat van het doseerapparaat (301).

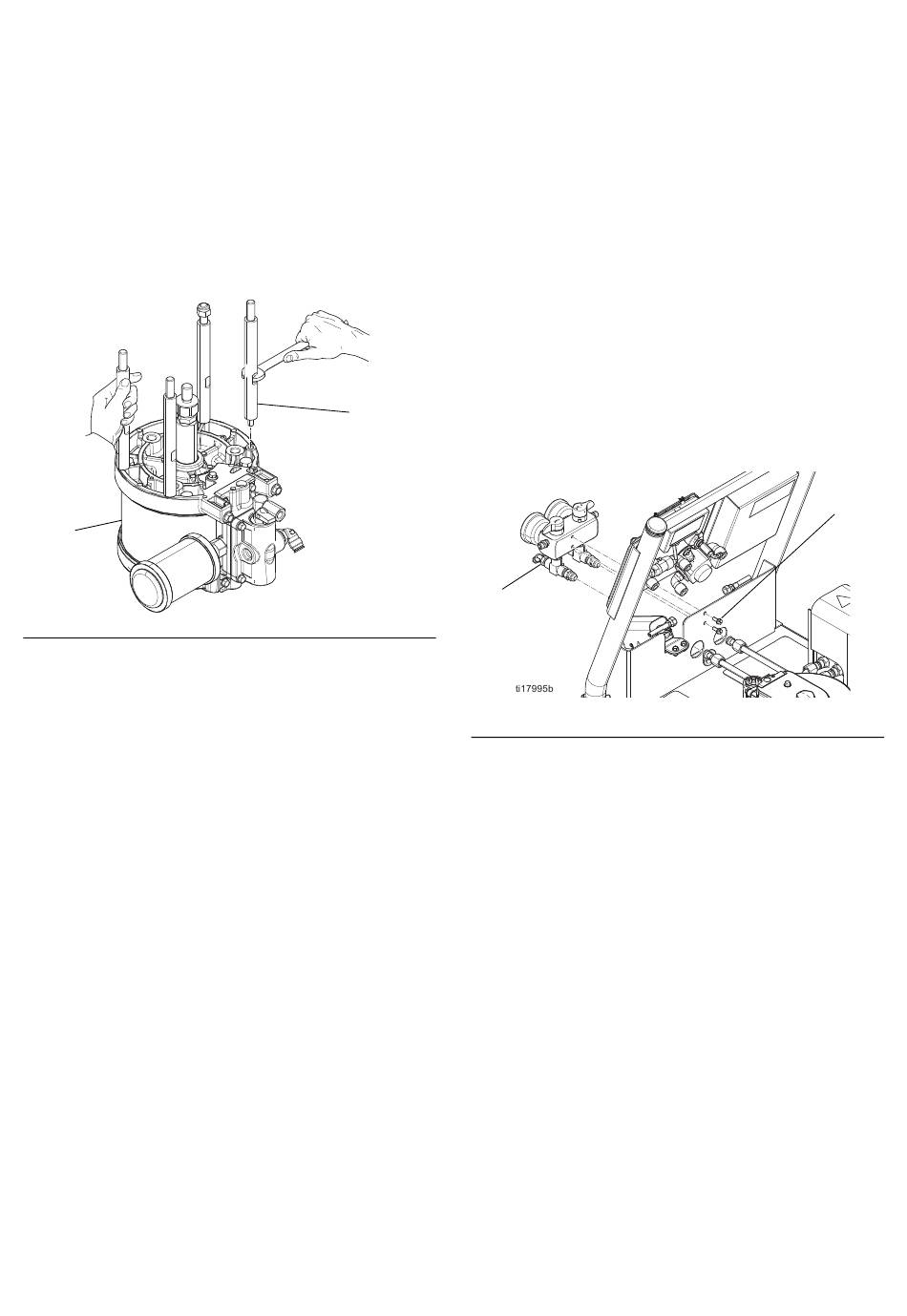

6. Plaats de luchtmotor op een schoon,
vlak werkoppervlak. Plaats een moersleutel
op de vlakke gedeelten van de trekstangen (309)
en houd een van de andere trekstangen met uw
hand vast om de luchtmotor (308) op zijn plaats te
houden. Verwijder de trekstangen van de luchtmotor.
308
A
3
FBEELDING
7. Gebruik een moersleutel om de zuigerstang op zijn
plaats te houden en verwijder de adapter (315)
met een andere moersleutel. Zie A
8. Zie de handleiding van de luchtmotor voor
reparatie-instructies.
De luchtmotor installeren
1. Breng blauw schroefdraadborgmiddel, medium
sterkte, aan op de adapter (315). Gebruik een
moersleutel om de zuigerstang op zijn plaats
te houden en installeer de adapter (315) met een
andere moersleutel. Draai aan tot 32-38 ft-lbs
(43-51 N•m). Zie A
FBEELDING
2. Installeer de trekstangen (309) onderin de luchtmotor
(308). Zie A
FBEELDING
3. Steek de trekstangen door de plaat (301). Zorg dat
de schroeven (314) in de steungroeven (311)
passen. Installeer de schroeven (314).
Zie A
2.
FBEELDING
3A2536U
309
ti17994a
1.
FBEELDING
1.
3.
4. Draai de moer (313) aan tot 32-38 ft-lbs (43-51 N•m).
5. Draai de vier moeren van de trekstang (310)
gelijkmatig in kleine stapjes aan tot 37-43 N•m
(27-32 ft-lbs). Zie A
Recirculatie- /
overdrukontlastingsblok
U kunt onderhoud aan de ventielen plegen terwijl het blok
op de machine zit (zie Vloeistofverdeelstuk op
pagina 50 voor illustraties van de onderdelen). Verwijder
de blokconstructie als volgt voor een grondige reiniging.
1. Koppel de twee vloeistofbuizen aan de achterkant
van het recirculatieblok (3) los.
2. Draai de twee schroeven (10) aan de achterkant van
het recirculatieblok los en verwijder ze.
3
A
4
FBEELDING
3. Zie Vloeistofverdeelstuk op pagina 50. Reinig alle
onderdelen en kijk ze na op beschadigingen.
Zorg ervoor dat de zitting (8a) en de pakking (8b)
goed in elke kleppatroon (8) zijn geplaatst.
4. Breng PTFE-dichtingsmiddel aan op het
schroefdraad van alle tapse buizen voordat u alles
weer in elkaar zet.
5. Zet alles weer in elkaar in omgekeerde volgorde
met inachtneming van alle opmerkingen
in Vloeistofverdeelstuk op pagina 50.
2.
FBEELDING
Reparatie
10
27
