Reparatie
Tenzij anders vermeld moeten alle reparatieprocedu-
res worden voltooid terwijl de inkomende stroom
is uitgeschakeld en vergrendeld bij de stroombron.
Elektrische reparaties of probleemoplossingen die
niet in deze handleiding worden beschreven, moeten
worden uitgevoerd door een bevoegde elektricien.
Sluit het kogelventiel van de luchtinlaat en sluit
de luchttoevoerdruk af.

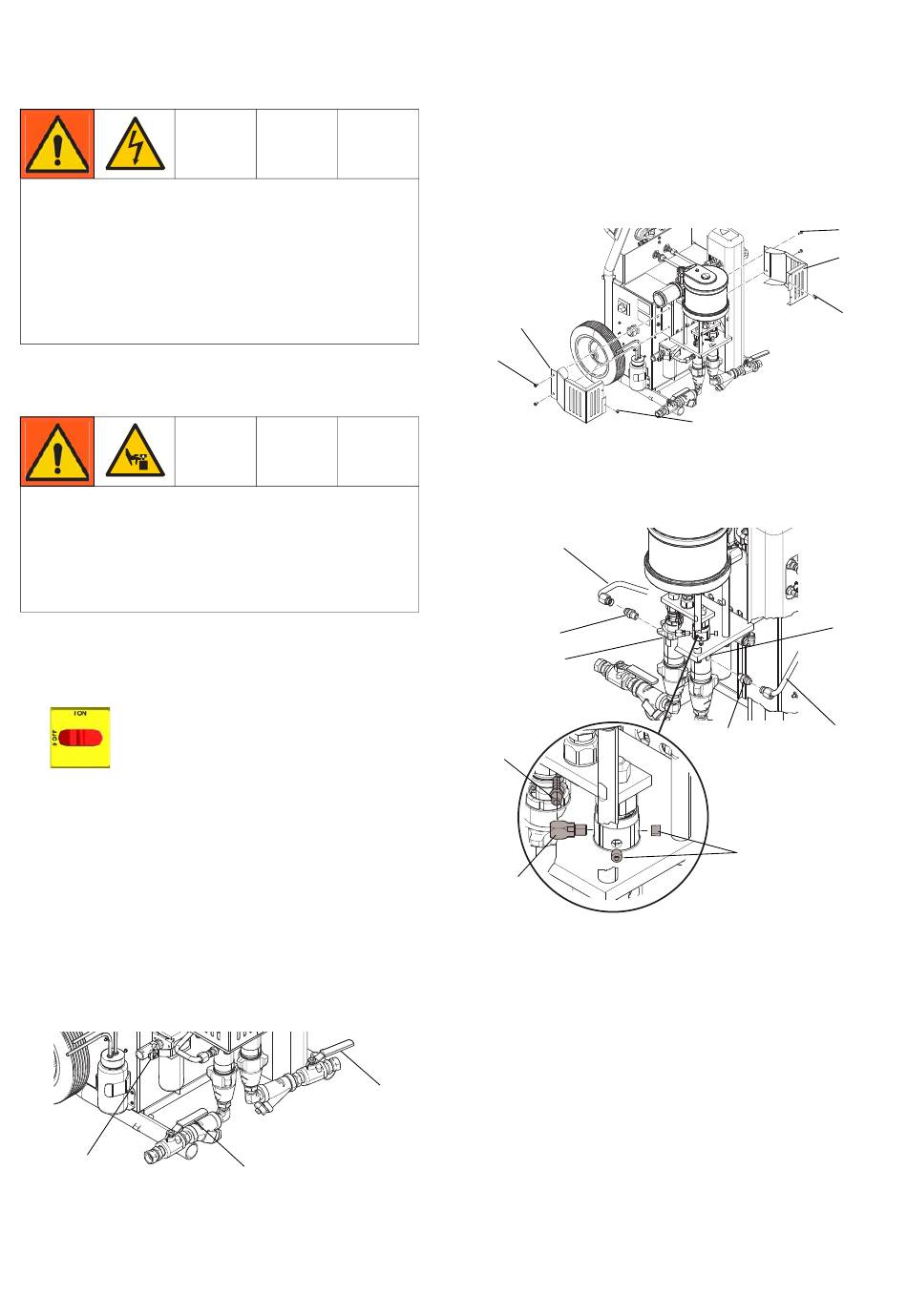

De pomp loskoppelen
De as van de luchtmotor, het juk, de pompstang en
de verbindingsstang bewegen tijdens de bediening.
Bewegende onderdelen kunnen ernstig letsel
veroorzaken zoals afknijpen of zelfs verlies van
lichaamsdelen. Houd de handen en vingers uit de
buurt van de koppelstang tijdens de werking.
OPMERKING: Zie handleiding 309577 voor instructies
voor het repareren van de pomp.
1. Zet de hoofdschakelaar van de verwarmer UIT
.
2. Voer Doorspoelen op pagina 17 uit.
3. Voer Drukontlastingsprocedure op pagina 15 uit.
4. Volg de instructies met betrekking tot Parkeren
op pagina 16.
5. Leg beide voedingspompen stil en sluit beide
inlaattoevoerventielen (F).
G
3A2536U
F
F
ti17988a
6. Sluit het kogelventiel van de luchtinlaat (G)
7. Verwijder de schroeven (13, 15)
en de pompkappen (63).
63
13
8. Koppel de stalen uitlaatleidingen aan de A-zijde (21)
en B-zijde (23) los van de adapters (312).
23
312
M
318
317
9. Verwijder de adapter (312) van de vloeistofuitlaat (M).
10. Koppel de getande fitting (318), de elleboogfitting
(317) en twee buispluggen (324) los van de pomp
aan de A-zijde.
OPMERKING: Het is niet nodig om de buizen die aan
de getande fittingen gekoppeld zijn, af te snijden.
Reparatie
13
63
15
ti17989a
15
M
21
312
324
ti17990a
25
