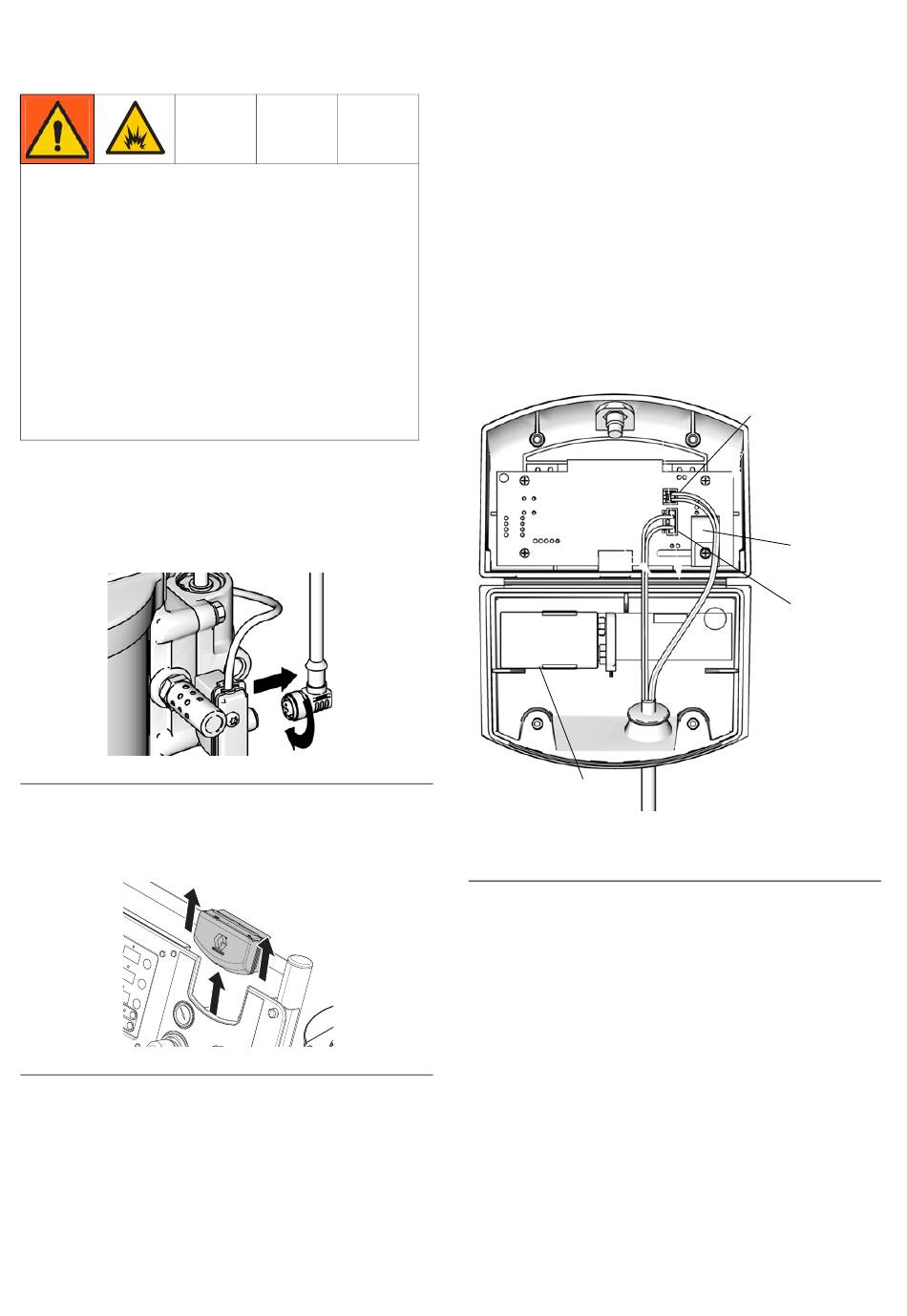

De DataTrak-batterij of -zekering vervangen
De batterij en de zekering moeten op een
niet-gevaarlijke locatie worden vervangen.
Gebruik uitsluitend de volgende goedgekeurde
reserveaccu's. Bij gebruik van een
niet-goedgekeurde batterij vervallen de garantie
van Graco en FM- en Ex-goedkeuringen.
•
Ultralife lithium # U9VL
•
Duracell alkaline # MN1604
•
Energizer alkaline # 522
•
Varta alkaline # 4922
Gebruik uitsluitend een door Graco goedgekeurde
vervangende zekering. Bestelnummer 24C580.
De batterij vervangen
1. Schroef de kabel achter aan de reedcontact
schakelaarconstructie los. Zie A
2. Maak de kabel los van de twee kabelklemmen.
A
18. DataTrak loskoppelen
FBEELDING
3. Haal de DataTrak-module van de beugel.
Zie A
19. Breng de module en bijhorende
FBEELDING
kabel naar een niet-gevaarlijke locatie.
A
19. DataTrak verwijderen
FBEELDING
3A2536U
18.
FBEELDING
ti11992a
ti18004a
4. Verwijder de twee schroeven op de achterkant
van de module voor toegang tot de accu.
5. Maak de gebruikte accu los en vervang deze door
een goedgekeurde accu. Zie A
Zekering vervangen
1. Verwijder de schroef, metalen strip en kunststof
houder.
2. Trek de zekering los van de kaart
3. Vervang deze door een nieuwe zekering.
Accu
A
20. Locatie van de DataTrak-batterij
FBEELDING
en -zekering
Reparatie
20.
FBEELDING
Kabelaanslui-
ting spoel
Zekering
Kabelaanslui-
ting sensor
ti11994a
41
