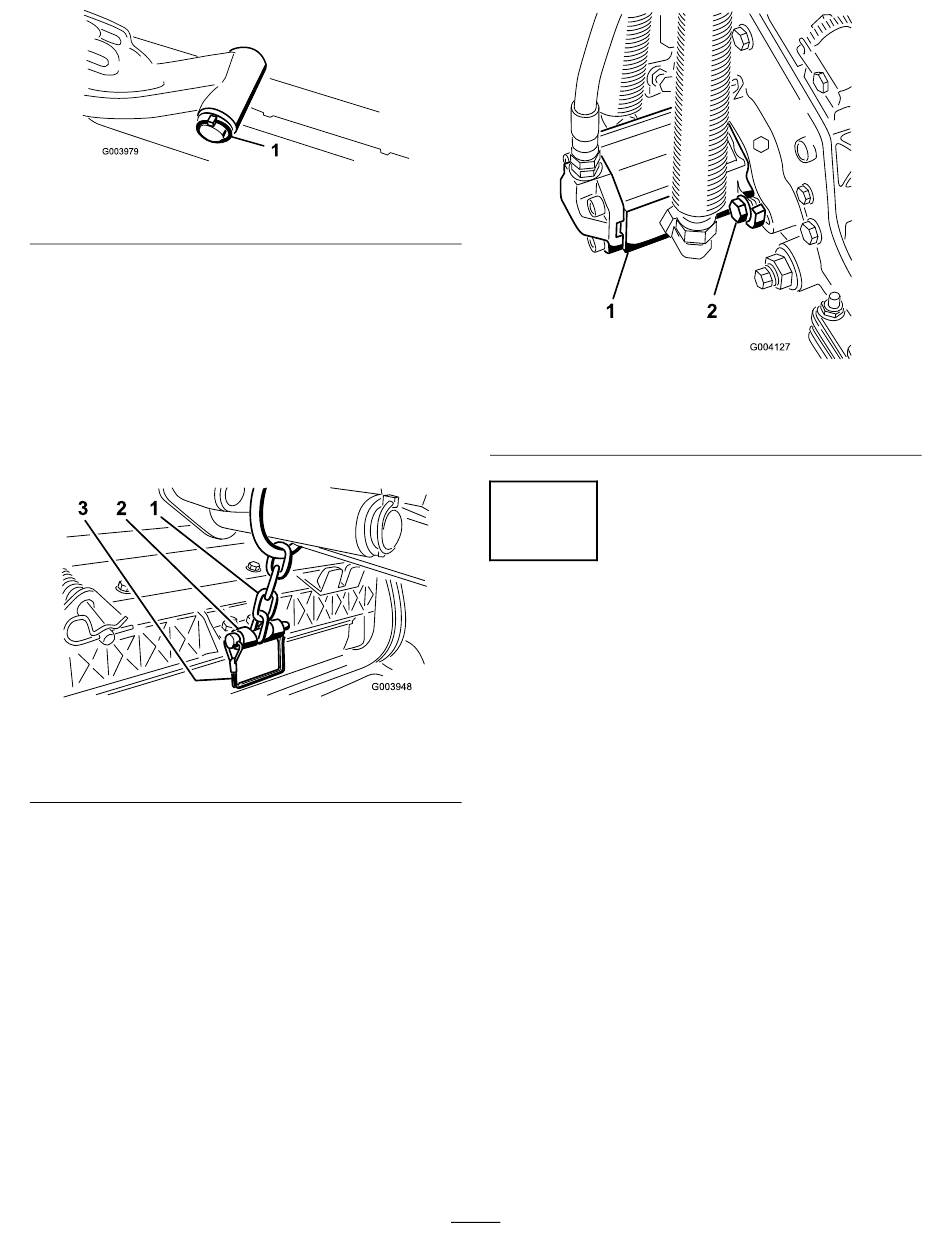

Figuur 18
1. Lynch-pen van as van draaipunt van hefarm en ring
B.
Plaats het juk van de hefarm op de as van
het draagframe
C.
Steek de as van de hefarm in de hefarm en
zet deze vast met de ring en de lynch-pen
(Figuur
18).
13.
Bevestig de ketting van de hefarm aan de
kettingbeugel met de borgpen
Gebruik het aantal kettingschakels volgens de
instructies in de Gebruikershandleiding van het
maaidek.
Figuur 19
1. Ketting van hefarm
2. Kettingbeugel
14.
Smeer schoon vet op de sleufas van de motor
van de messenkooi.
15.
Smeer olie op de O-ring van de motor van de
messenkooi en plaats deze op de flens van de
motor.
16.
Plaats de motor door deze rechtsom te draaien
zodat de flenzen van motor loskomen van de
bouten
(Figuur
20). Draai de motor linksom
totdat de flenzen om de bouten zitten en draai
vervolgens de bouten vast.
Belangrijk:
Controleer of de slangen
van de motor van de messenkooi niet zijn
verdraaid, geknikt of het risico lopen te
worden afgekneld.
(Figuur
16).
(Figuur
19).
3. Borgpen
g003979
1. Aandrijfmotor van
messenkooi
5
De gazoncompensatieveer
afstellen
Geen onderdelen vereist
g003948
Procedure
De gazoncompensatieveer
dat het gewicht van de voorste naar de achterste rol
wordt verplaatst. (Dit voorkomt dat er een golfpatroon
in de grasmat ontstaat, ook wel bekend als 'bobbing'.)
Belangrijk:
Stel de veer af als het maaidek is
gemonteerd aan de tractie-eenheid, recht naar
voren wijst en is neergelaten op de vloer van de
werkplaats.
1.
Monteer de borgpen in de achterste opening in
de veerstang
Opmerking:
beweegt u de borgpen naar de opening van de
veerstang naast de gazoncompensatieveer.
20
Figuur 20
2. Montagebouten
(Figuur
21) zorgt ervoor
(Figuur
21).
Bij onderhoud van het maaidek
g004127
