Opbouw en functie
1 Wartelmoer
2 Aansluiting waterkoeling
3 Pneumatische kopaan-
sluiting
4 Pneumatische pompin-
laat
5 Motor
6 Motorventilatorkap
7 Elektrische aansluitkast
8 Afsluitschroef van gat
voor drukbewaking van
membraantussenruimte
(1x per kop)
9 Pneumatische pompuit-
laat
1 Uitlaatklep
2 Inlaatklep
3 Transportruimte
4 Werkmembraan
5 Tussenruimte
6 Boorgat voor drukbewa-
king van de tussenruim-
te (5)
7 Veiligheidsmembraan
8 Excenter
9 Drijfstang
20
Vertaling van de originele bedienings- en installatie-instructies, nederlands, KNF 325089 04/21
9
8

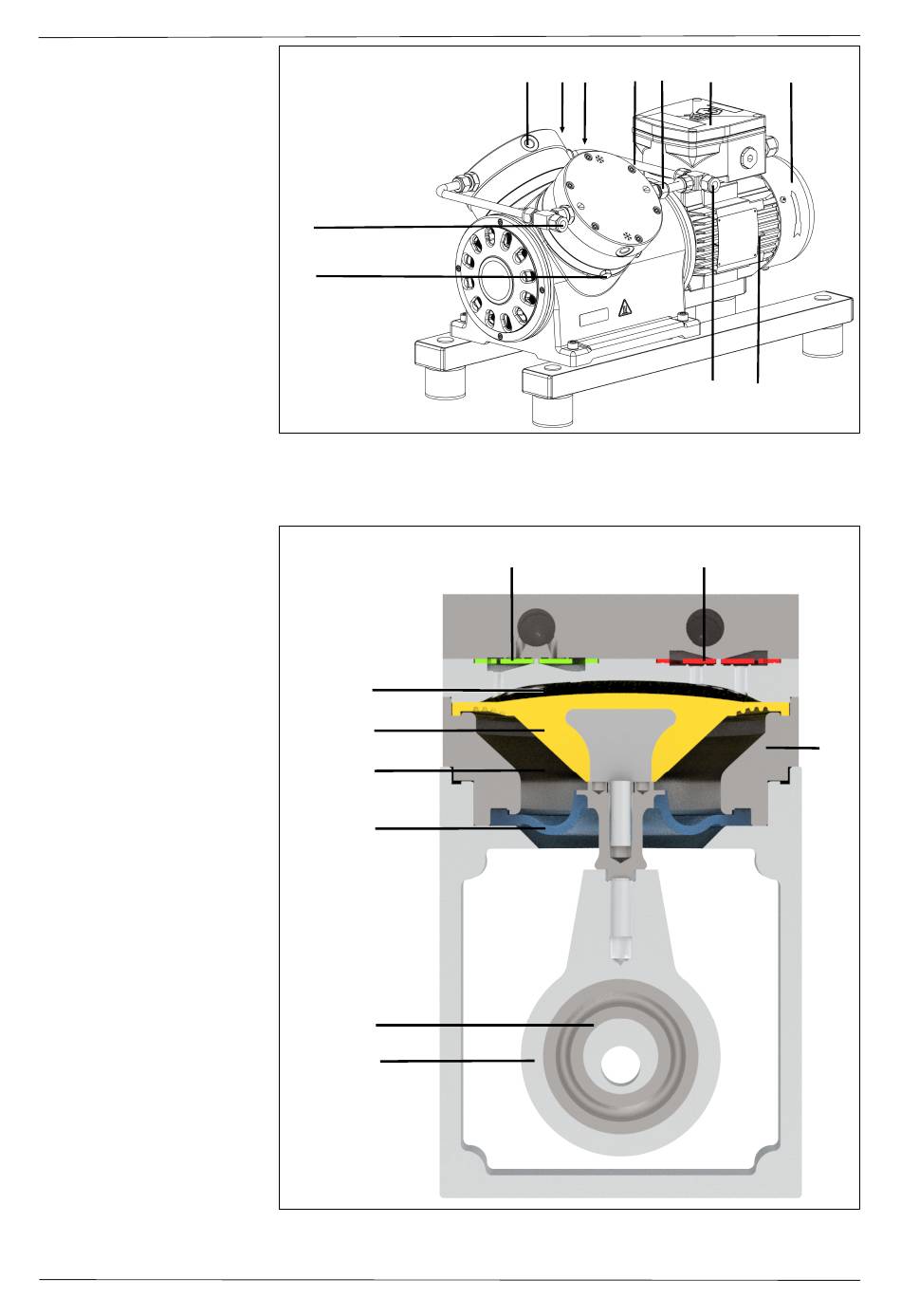

Afb.3 Opbouw N630.1.2.12 EX
Werking pomp met dubbel membraan
3
4
5
7
8
9
Afb.4 Werkingsprincipe pomp met dubbel membraan
membraanpomp N630.12 EX
2
3
1
1
2
2
7
6
5
4
1
6
