Onderhoud
1 Kopdeksel
2 O-ring
3 O-ring
4 Drukring
5 O-ring
6 O-ring
7 Drukschijf boven
8 Veiligheidsmembraan
9 Drukschijf onder
10 O-ring
11 Drijfstang
12 Passchijven
13 Drukschijfschroef
14 Behuizing
15 Afstandsring
16 Cilinderschroef met bin-
nenzeskant
17 Werkmembraan
18 Tussenplaat
19 Slagbegrenzer
20 Ventiel
21 Cilinderschroef met
sleuf
22 O-ring
23 Afsluitschroef
24 Cilinderschroef met bin-
nenzeskant
25 Cilinderpen
26 Schijf (alleen ST-kop)
Wartelmoer
Markering
Afb.17 Markering van de wartelmoe-
ren
44
Vertaling van de originele bedienings- en installatie-instructies, nederlands, KNF 325089 04/21

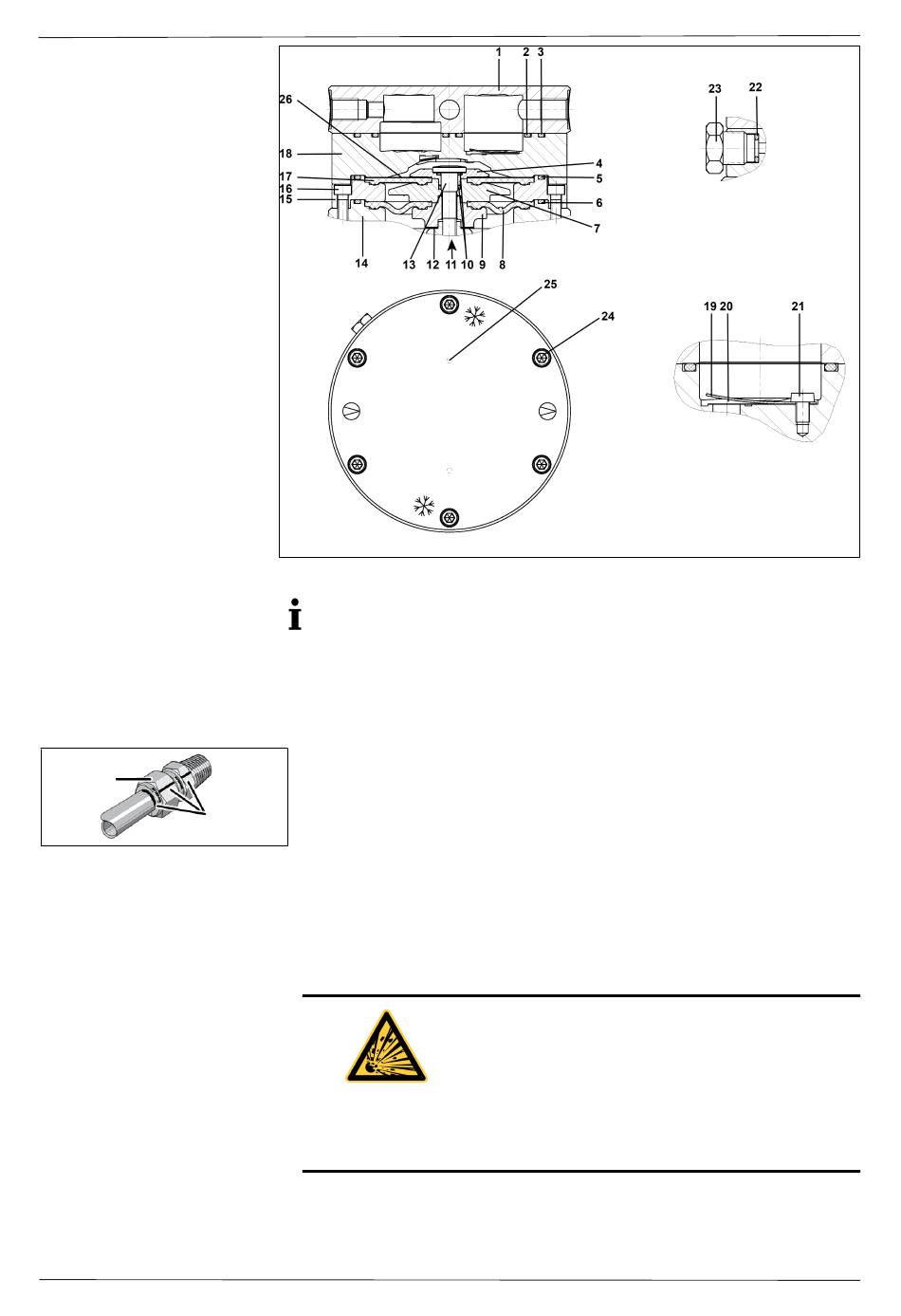

Afb.16 Afzonderlijke onderdelen van de pompkop
De volgende positienummers hebben betrekking op Afb. 16 indien niet
anders aangegeven.
Pompkop demonteren
1. Toegang tot het ventilatorblad krijgen:
Draai de bevestigingsschroeven van de motorventilatorkap los (zie hoofd-
stuk 5 Opbouw en functie) en verwijder de kap.
2. Alleen voor tweekoppige pompen:
Demonteer de pneumatische aansluiting tussen de pompkoppen; mar-
keer daartoe de wartelmoeren overeenkomstig Afb. 17 en draai deze
los.
3. Markeer het kopdeksel (1), de tussenplaat (18) en de behuizing (14)
met een doorlopende viltstiftstreep.
Daarmee kan worden uitgesloten dat de onderdelen bij de latere mon-
tage onjuist worden gemonteerd.
4. Draai de zes cilinderkopschroeven met binnenzeskant (24) met de In-
bussleutel tegen de klok in los; Verwijder het kopdeksel (1) en de tus-
senplaat (18).
WAARSCHU-
WING
5. Bij tweekoppige pompen:
Voer stap 3 en 4 voor de tweede pompkop uit.
Explosiegevaar door beschadigingen
Als het behuizingsdeksel wordt verbogen of de lak
wordt beschadigd, is er geen explosiebescher-
ming.
à
Voer de werkzaamheden voorzichtig en zon-
der gebruik van geweld uit.
membraanpomp N630.12 EX
