membraanpomp N630.12 EX
1 Moer
2 Geribbelde veerring
3 Motor
4 Tandkrans
5 Koppelingshelft aan mo-
torzijde
6 Koppelingshelft aan
pompzijde
7 Compressorbehuizing
8 Stiftschroeven
9 Motorventilatorkap
10 Bevestigingsschroef
motorventilatorkap
Vertaling van de originele bedienings- en installatie-instructies, nederlands, KNF 325089 04/21

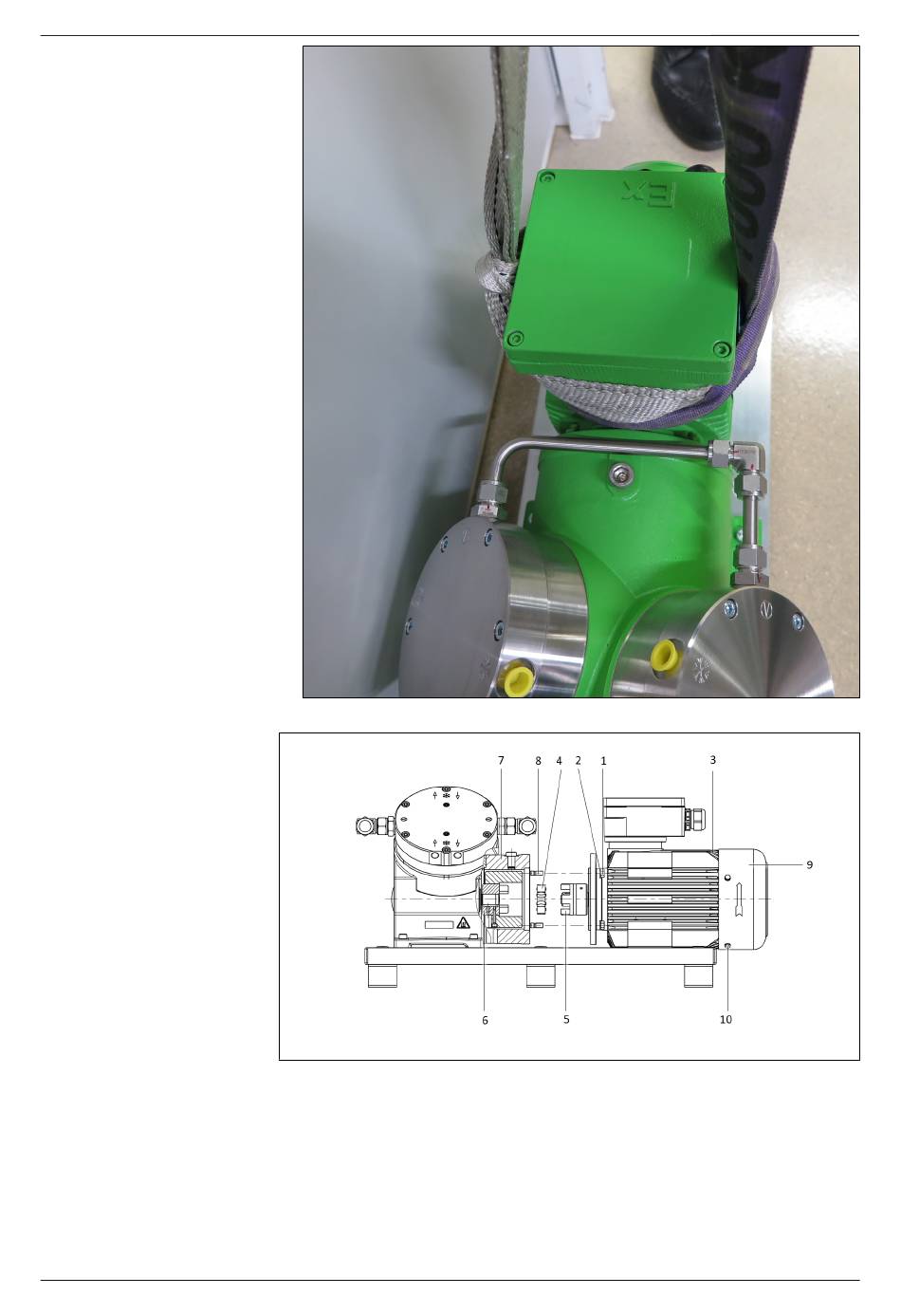

Afb.18 Motor optillen (weergegeven pomp als voorbeeld)
Afb.19 Tandkrans vervangen (weergegeven pomp als voorbeeld)
Motor demonteren
1. Breng de hefinrichting (zie afbeelding Motor optillen) op de motor (3) aan.
2. Draai de moeren (1) los die de motor (3) verbinden met de compressorbe-
huizing (7).
3. Verwijder de geribbelde veerringen (2).
4. Verwijder de motor (3) uit de compressorbehuizing (7).
Onderhoud
49
