Aansluitingen, schakelaars en mechanische com-
ponenten
Aansluitingen,
schakelaars en
mechanische
componenten

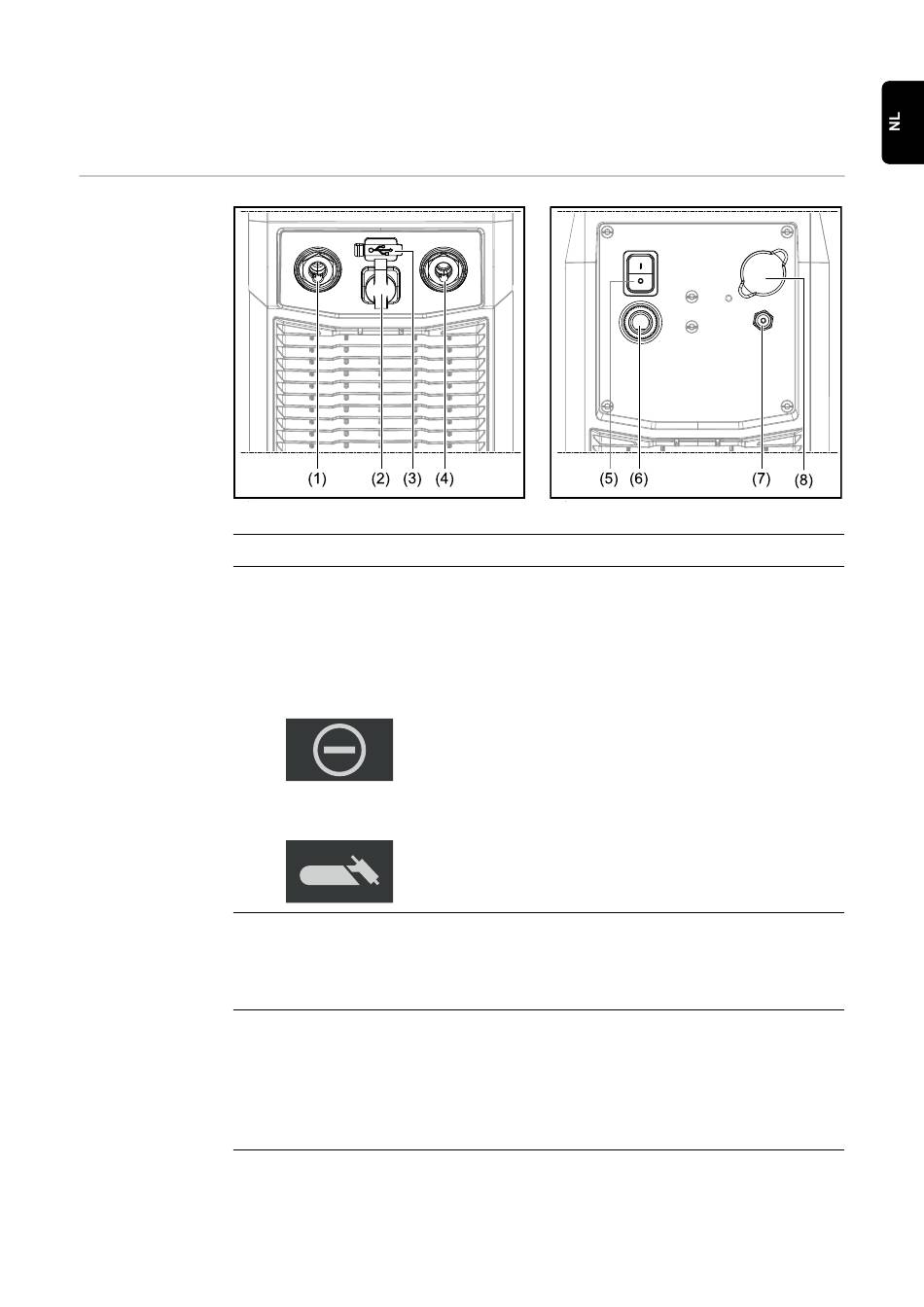

Voorzijde
Nr.
(1)
(2)
(3)
(4)
Functie
(-)-stroombus met geïntegreerde gasaansluiting
voor het aansluiten:
-
van de TIG-lastoorts
-
de elektrodekabel bij het elektrodelassen
Symbool op TransTig-stroombronnen:
Symbool op MagicWave-stroombronnen:
Aansluiting TMC (Tig Multi Connector)
-
voor het aansluiten van de stuurstekker van de TIG-lastoorts
-
voor het aansluiten van voet-afstandsbedieningen
-
voor het aansluiten van afstandsbedieningen bij het elektrodelassen
Aansluiting USB
Voor de aansluiting van USB-sticks (bijv. service-dongle, licence-key, etc.).
BELANGRIJK! De aansluiting USB wordt niet galvanisch van de laskring
gescheiden.
Apparaten die een elektrische verbinding met een ander apparaat maken, mogen
daardoor niet meer op de aansluiting USB worden aangesloten!
(+)-stroombus
voor het aansluiten van de aardleiding
Achterzijde
35
