Aansluitingen, schakelaars en mechanische com-
ponenten
MagicWave
1700 / 2200 Job
(3)
(2)
(1)

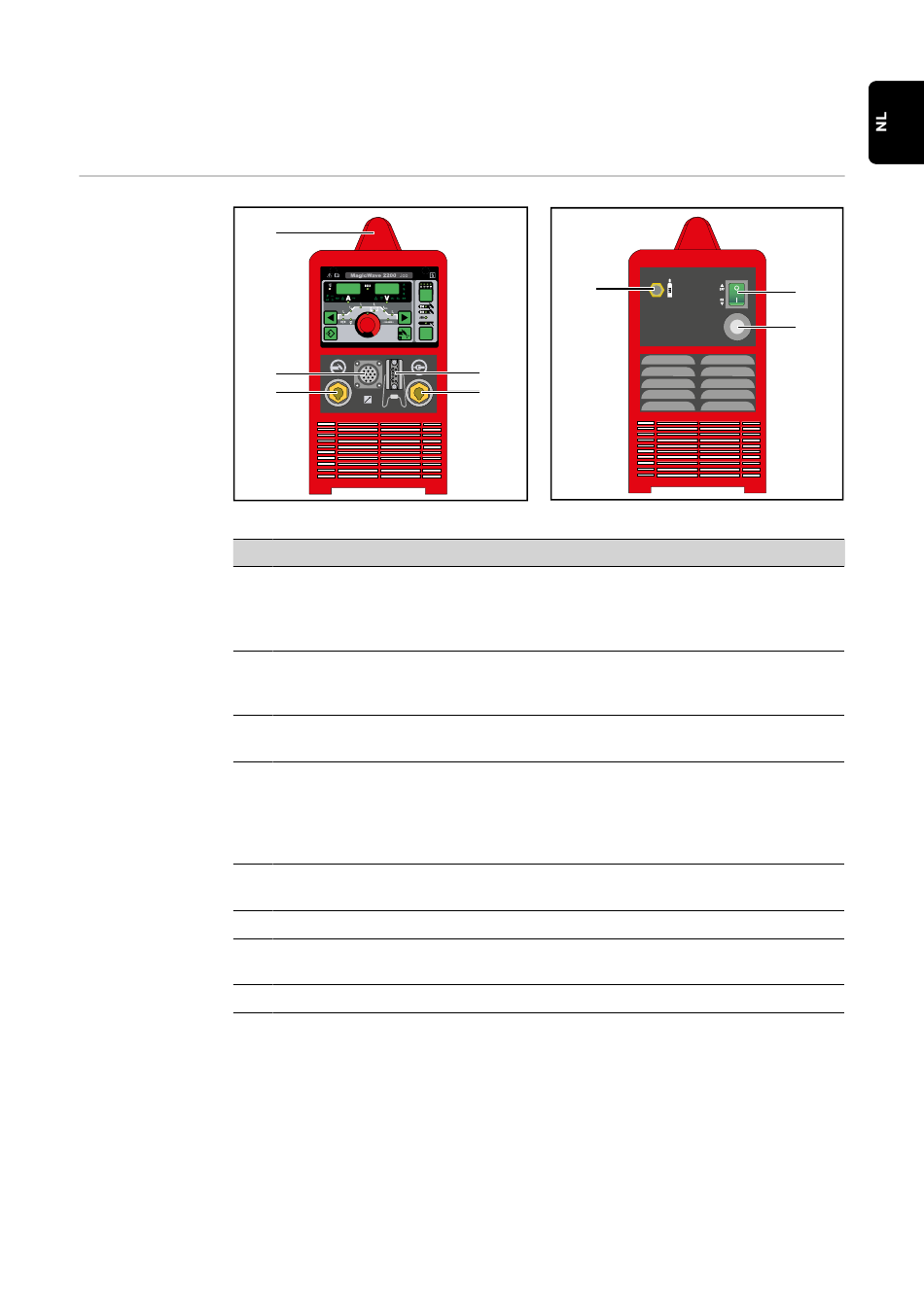

MagicWave 1700 / 2200 Job - Vooraanzicht
Nr.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
Functie
Aansluiting lasbrander
voor het aansluiten:
-
van de TIG-lasbrander
-
van de elektrodekabel bij het elektrode lassen
Aansluiting LocalNet
Gestandaardiseerde aansluitbus voor systeemuitbreidingen (bijv. af-
standsbediening, lasbrander JobMaster TIG, enz.)
Draaghendel (alleen bij MagicWave 2200)
Draaggordel bij MagicWave 1700
Aansluiting branderbesturing
-
voor het aansluiten van de stuurstekker van een conventionele las-
brander
-
Ingang voor het signaal Botsingbescherming bij de aansluiting van
een robotinterface of instrumentatiebuskoppeling
Aansluiting aardkabel
voor het aansluiten van de aardkabel
Aansluiting beschermgas
Netschakelaar
voor het in- en uitschakelen van de stroombron
Netkabel met trekontlasting
(6)
(4)
(5)
MagicWave 1700 / 2200 Job - Achteraanzicht
(7)
(8)
