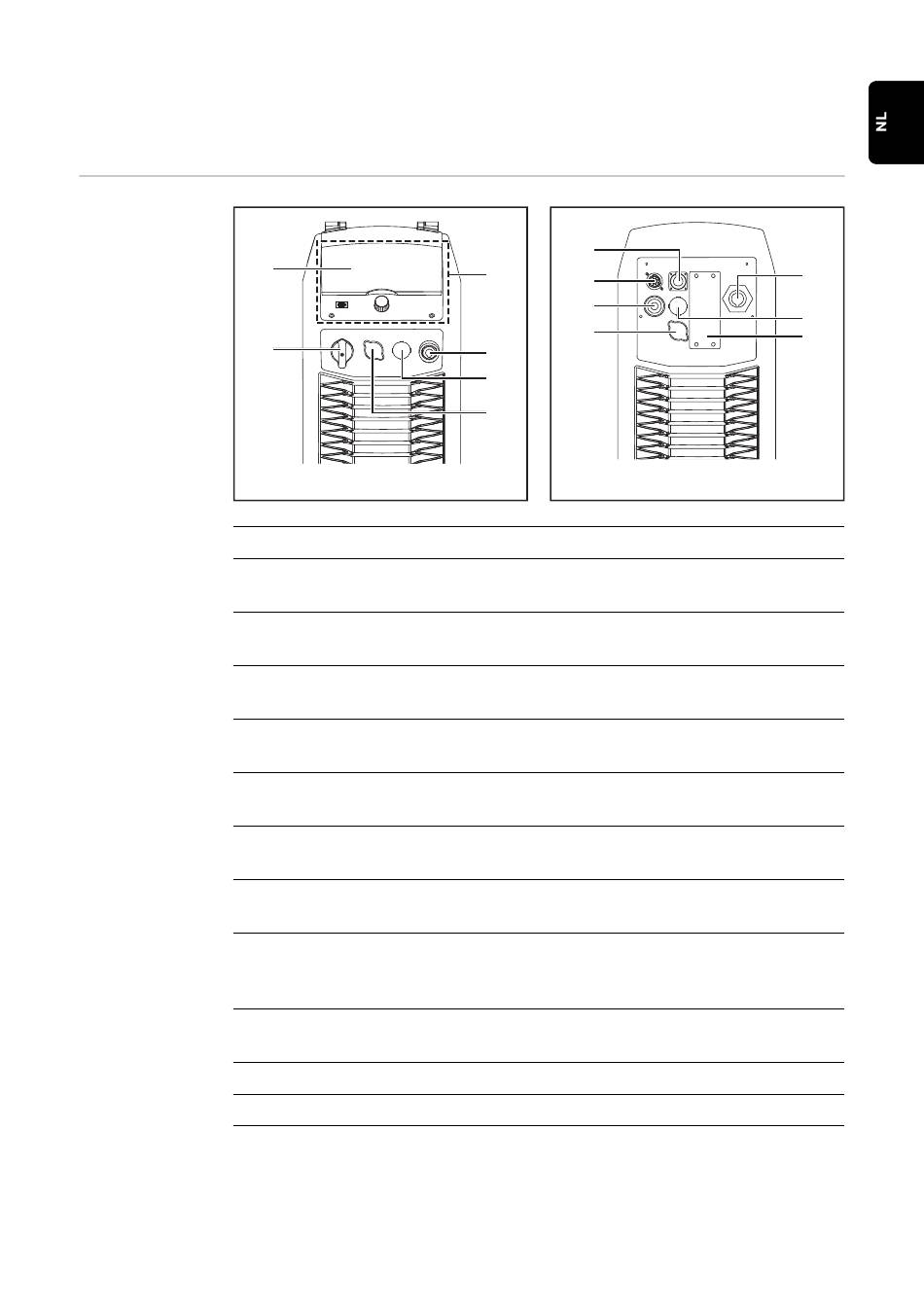

Aansluitingen, schakelaars en mechanische com-
ponenten
Stroombron TPS
320i / 400i /
500i / 600i, TPS
400i LSC ADV
(2)
(1)
Voorzijde
Nr.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(12)
Functie
Netschakelaar
voor het in- en uitschakelen van de stroombron
Afdekplaatje van bedieningspaneel
voor het beschermen van het bedieningspaneel
Bedieningspaneel met display
voor het bedienen van de stroombron
(-) Stroombus met bajonetsluiting
voor het aansluiten van de aardkabel bij het MIG/MAG-lassen
Afdekplaatje
Bedoeld voor optie tweede (+) stroombus met bajonetsluiting
Afdekplaatje
Bedoeld voor optie tweede SpeedNet-aansluiting
Afdekplaatje
Bedoeld voor optie tweede SpeedNet-aansluiting
(+) stroombus met fijne draad (Power Connector)
voor het aansluiten van de stroomkabel van het verbindingsslangenpakket
bij MIG/MAG lassen
Aansluiting SpeedNet
voor het aansluiten van het verbindingsslangenpakket
Aansluiting Ethernet
Netkabel met trekontlasting
Afdekplaatje
Bedoeld voor optie tweede (-) stroombus met bajonetsluiting
De tweede (-) stroombus dient voor het aansluiten van het verbindings-
(10)
(3)
(9)
(8)
(7)
(4)
(5)
(6)
Achterzijde
(11)
(12)
(13)
61
