Aansluitingen, schakelaars en mechanische com-
ponenten
MagicWave
1700 / 2200

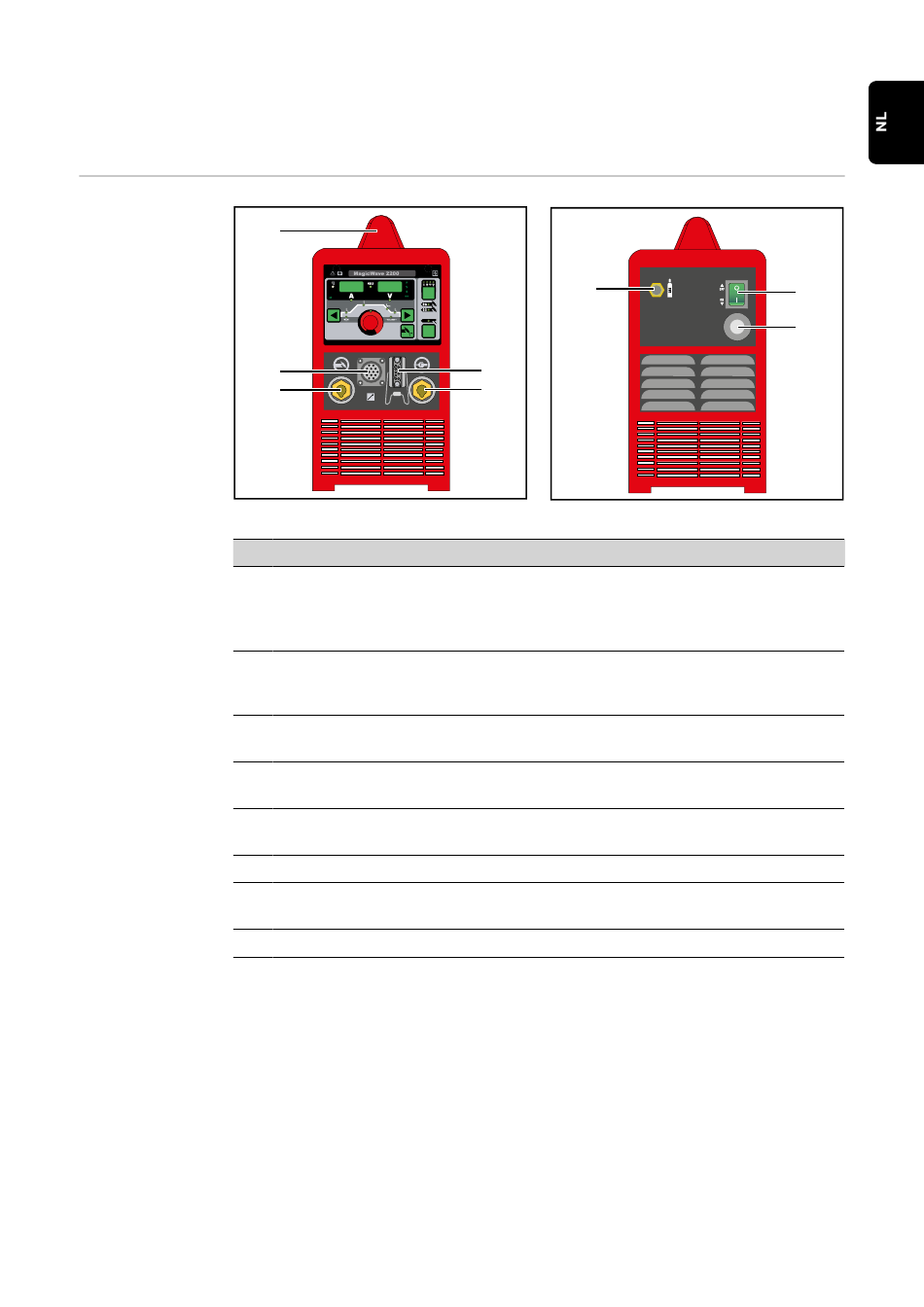

MagicWave 1700 / 2200 - Vooraanzicht
Nr.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(3)
(2)
(1)
Functie
Aansluiting lasbrander
voor het aansluiten:
-
van de TIG-lasbrander
-
van de elektrodekabel bij het elektrode lassen
Aansluiting LocalNet
Gestandaardiseerde aansluitbus voor systeemuitbreidingen (bijv. af-
standsbediening, lasbrander JobMaster TIG, enz.)
Draaghendel (alleen bij MagicWave 2200)
Draaggordel bij MagicWave 1700
Aansluiting branderbesturing
voor het aansluiten van de stuurstekker van een conventionele lasbrander
Aansluiting aardkabel
voor het aansluiten van de aardkabel
Aansluiting beschermgas
Netschakelaar
voor het in- en uitschakelen van de stroombron
Netkabel met trekontlasting
(6)
(4)
(5)
MagicWave 1700 / 2200 - Achteraanzicht
(7)
(8)
