Opmerking:
Download het elektrische of hydraulische schema gratis op www.Toro.com; u kunt uw machine
zoeken via de link Handleidingen op de hoofdpagina.
Smering
Lagers en lagerbussen
smeren
Onderhoudsinterval: Om de 50 bedrijfsuren (en
onmiddellijk na elke wasbeurt).

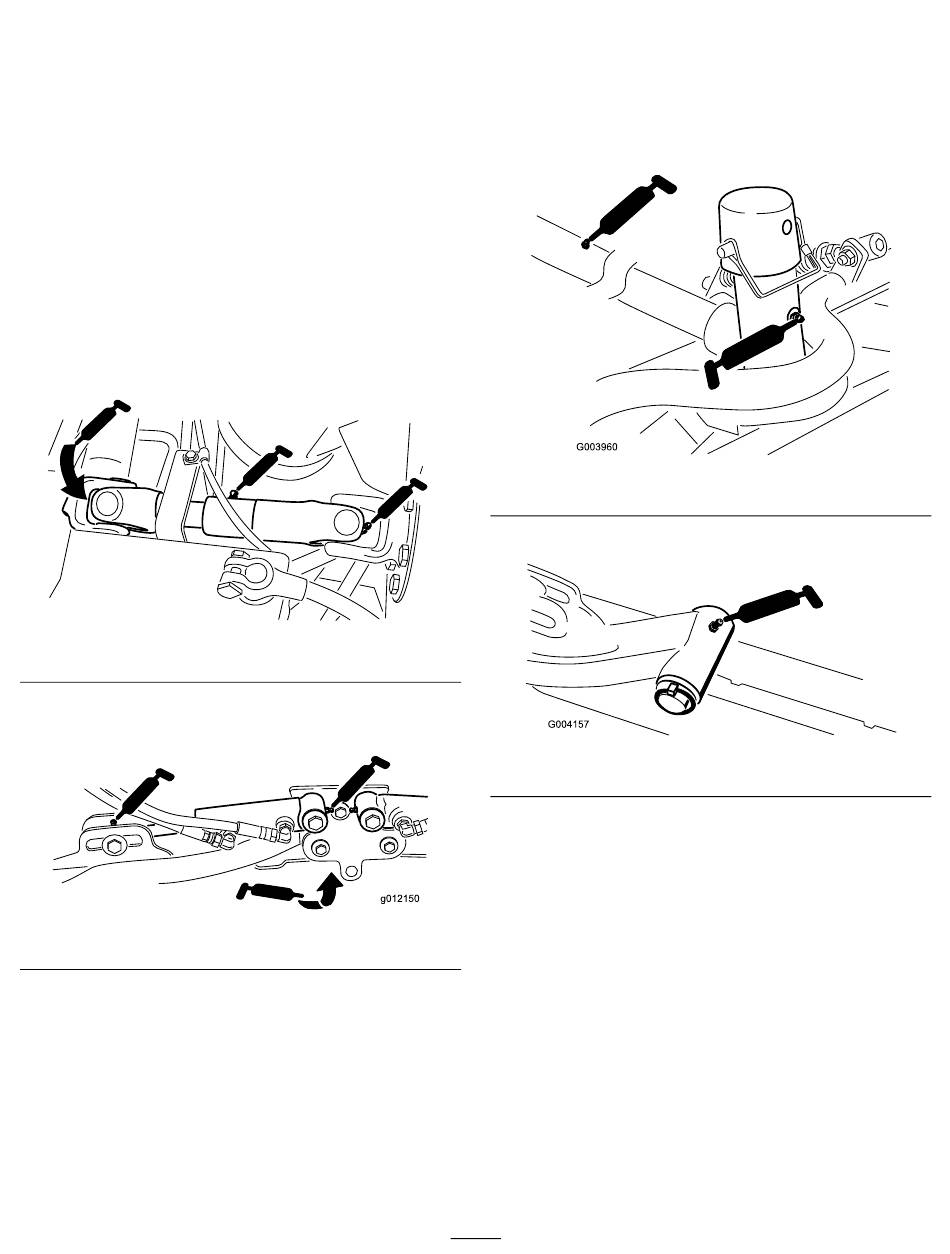

Smeer alle nippels van de lagers en lagerbussen met
nr. 2 smeervet op lithiumbasis.
De smeerpunten en de hoeveelheden zijn:
•
Kruiskoppeling pompaandrijfas (3)
•
Cilinders van hefarm van maaidek (2 elk)
39)
(Figuur
Figuur 38
Figuur 39
•
Draaipunten van hefarm (1 elk)
•
Draagframe en draaipunt van maaidek (2 elk)
(Figuur
38)
•
Draaias van hefarm (1 elk)
g003962
(Figuur
•
Trekstang van achteras (2)
g012150
37
40)
Figuur 40
(Figuur
Figuur 41
(Figuur
(Figuur
39)
g003960
41)
g004157
42)
