3.
Stel de tractiehendel in werking.
1. Tractiehendel
2. Vlag van maaisensor
4.
Maak de bevestigingen van de interlockscha-
kelaar los
(Figuur
5.
Plaats een afstandsring met een dikte van
1,6 mm tussen de tractiehendel en de
interlockschakelaar
6.
Draai de bevestigingen van de interlockschake-
laar vast. Controleer nogmaals de afstand. De
tractiehendel mag niet in contact komen met de
schakelaar.
7.
Schakel de tractiehendel in en controleer de
tussenruimte. Het normale bereik tijdens gebruik
is 0,76 tot 3,05 mm. Schakel de tractiehendel
in en controleer of er stroom op de schakelaar
staat. Vervang de schakelaar indien nodig.
Onderhoud van de
maaisensor
1.
Schakel de machine uit en koppel het accupack
af.
2.
Verwijder het bedieningspaneel.
3.
Duw de tractiehendel naar links en schakel de
maaier in.
4.
Maak de bevestigingen van de maaisensor los
(Figuur
44).
5.
Plaats een afstandsring met een dikte van 1,6
mm tussen de vlag van de maaisensor en de
maaisensor
(Figuur
6.
Draai de bevestigingen van de sensor vast.
Controleer de afstand. De vlag mag geen
contact maken met de sensor.

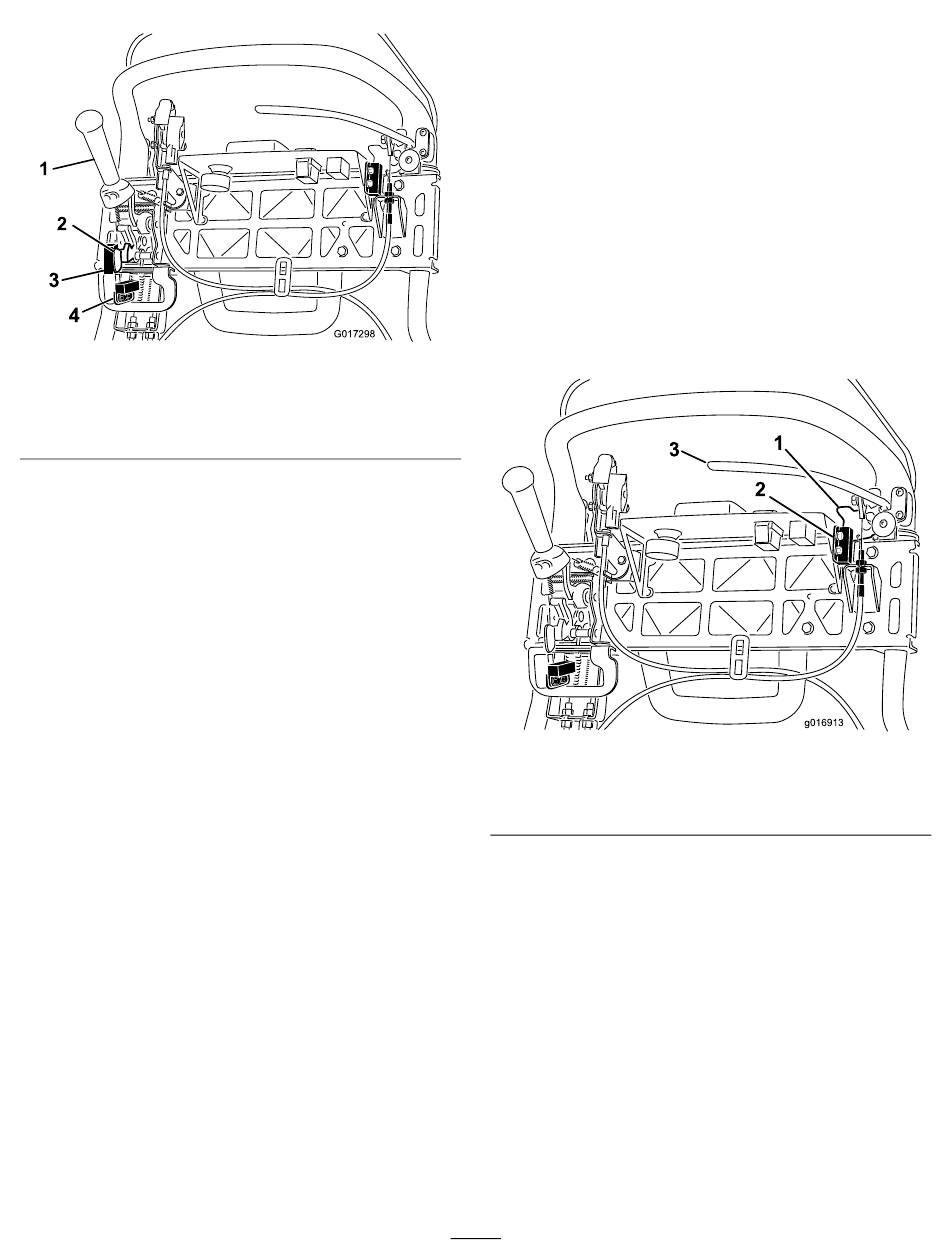

Figuur 44
3. Maaisensor
4. Interlockschakelaar van
de tractie
44).
(Figuur
44).
44).
7.
Schakel de tractiehendel in maaimodus en
controleer of er stroom op de schakelaar staat.
Vervang de sensor indien nodig.
Onderhoud van de
reminterlockschakelaar
1.
Schakel de machine uit en koppel het accupack
af.
2.
Verwijder het bedieningspaneel.
3.
Schakel de hendel van de bedrijfsrem en de
vergrendeling van de parkeerrem in.
4.
Zet het bevestigingsmateriaal van de
interlockschakelaars los en verwijder het
g017298
45).
1. Parkeerremvergrendeling
2. Interlockschakelaar
5.
Plaats een afstandsring met een dikte van
1,6 mm tussen de vergrendeling van de
parkeerrem en de interlockschakelaar
45).
6.
Monteer de bevestigingen van de
interlockschakelaar en draai ze vast.
Controleer de afstand. De vergrendeling mag
geen contact maken met de schakelaar.
7.
Schakel de remhendel in en draai de grendel.
Controleer of de schakelaar onder stroom staat.
Vervang de schakelaar indien nodig.
37
Figuur 45
3. Hendel van bedrijfsrem
(Figuur
