Inleiding

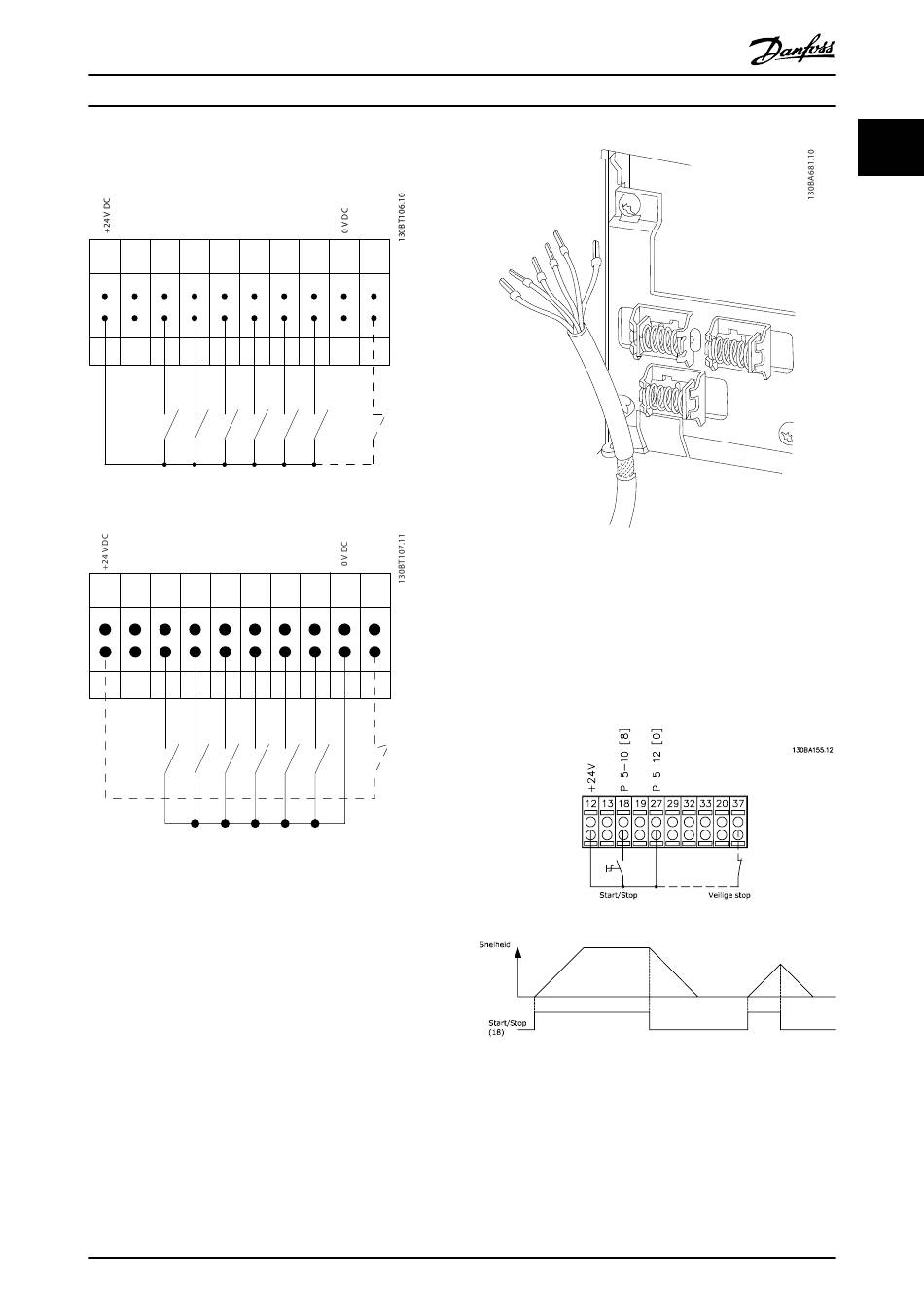

Ingangspolariteit van stuurklemmen
PNP (source)
Bedrading digitale ingang
12
13
18
19
27
29
Afbeelding 1.3
NPN (sink)
Bedrading digitale ingang
12
13
18
19
27
29
Afbeelding 1.4
NB
Stuurkabels moeten afgeschermd/gewapend zijn.
Zie de sectie over aarding van afgeschermde/gewapende
stuurkabels in de Design Guide voor de juiste afsluiting
van stuurkabels.
®
VLT
AutomationDrive Programmeerhandleiding
32
33
20
37
32
33
20
37
®
MG33MF10 – VLT
is een gedeponeerd handelsmerk van Danfoss
Afbeelding 1.5
1.1.5 Start/Stop
Klem 18 = 5-10 Klem 18 digitale ingang Start [8]
Klem 27 = 5-12 Klem 27 digitale ingang Niet in bedrijf
(standaard Vrijloop geïnv.) [0]
Klem 37 = Veilige stop (indien aanwezig)
Afbeelding 1.6
1
1
9
