Danfoss VLT AutomationDrive Programmeerhandleiding pagina 55
Inhoudsopgave
Parameterbeschrijving
1-96 KTY-thermistorbron
Option:
Functie:
[0] Geen
[2] Anal.
ingang 54
1-97 KTY-drempelwaarde
Range:
Functie:
80 °C
[-40 - 140
Stel de KTY-sensordrempelwaarde voor
*
°C]
thermische motorbeveiliging in.
Alleen FC 302.
1-98 ATEX ETR interpol. points freq.
Alleen FC 302.
Alleen beschikbaar als 1-90 Therm. motorbeveiliging is ingesteld
op [20].
Range:
Size related
[ 0 - 1000.0 Hz]
*
Stel de vier frequentiepunten [Hz] in deze array in
overeenkomstig de gegevens van het motortypeplaatje.
Deze vormen samen met 1-99 ATEX ETR interpol points
current een tabel (f [Hz],I [%]).
NB
Alle frequentie-/stroombegrenzingspunten die staan
vermeld op het motortypeplaatje of het datablad voor de
motor moeten worden geprogrammeerd.
1 0 0 %
8 0 %
4 0 %
5 Hz
15 Hz
25 Hz

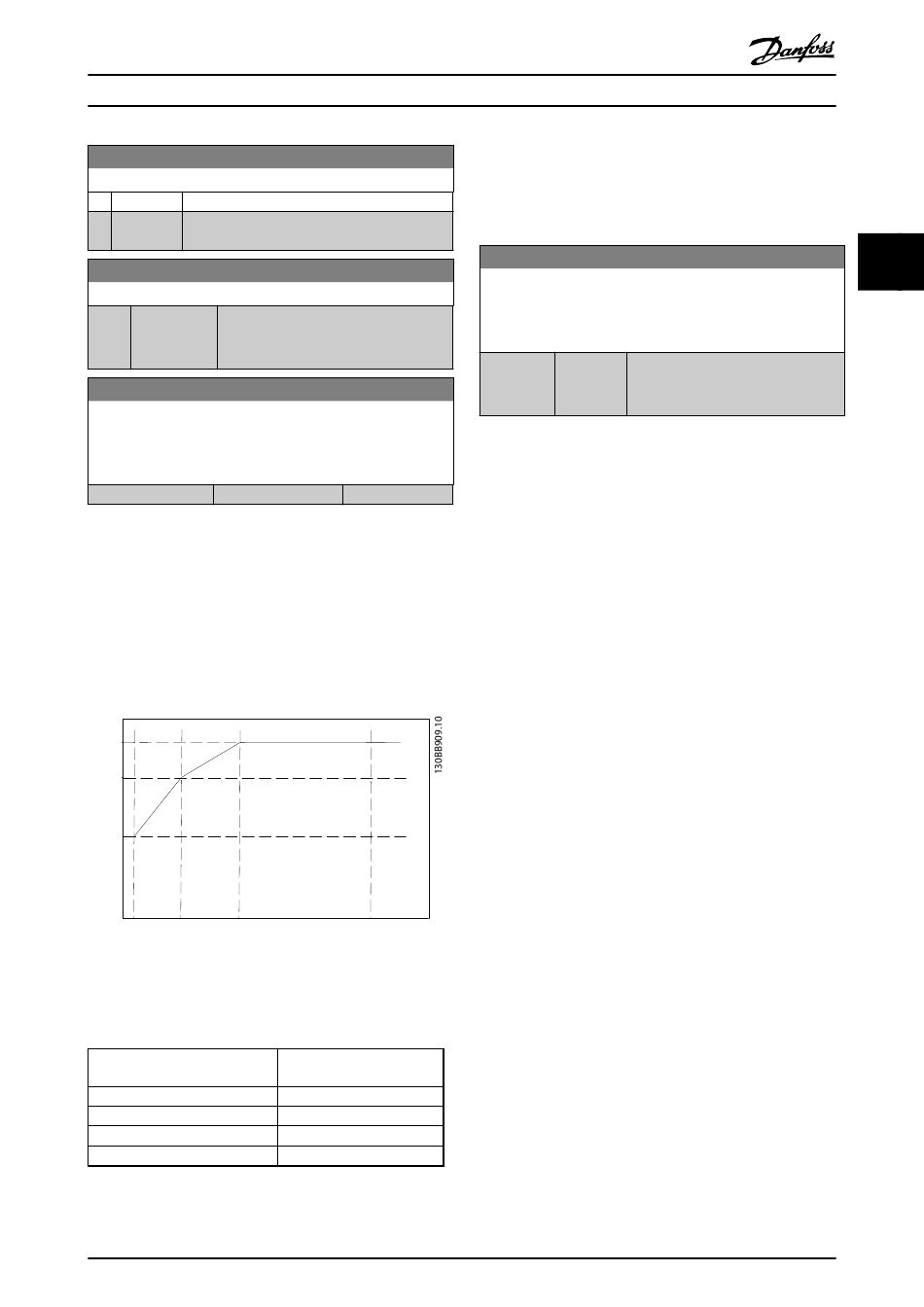

Afbeelding 3.18 Voorbeeld van een ATEX ETR thermischebegren-
zingscurve.
X-as: f
[Hz]
m
Y-as: I
/I
x 100 [%]
m
m,n
1-98 ATEX ETR interpol. points
freq.
[0] = 5 Hz
[1] = 15 Hz
[2] = 25 Hz
[3] = 50 Hz
Tabel 3.9
®
VLT
AutomationDrive Programmeerhandleiding
Functie:
50 Hz
1-99 ATEX ETR interpol
points current
[0] = 40%
[1] = 80%
[2] = 100%
[3] = 100%
®
MG33MF10 – VLT
is een gedeponeerd handelsmerk van Danfoss
Alle bedrijfspunten onder de curve zijn continu toegestaan.
Boven deze lijn zijn ze slechts korte tijd toegestaan. Deze
tijd wordt berekend als een functie van de overbelasting.
Wanneer de machinestroom 1,5 keer hoger is dan de
nominale stroom vindt onmiddellijke uitschakeling plaats.
1-99 ATEX ETR interpol points current
Alleen FC 302.
Alleen beschikbaar als 1-90 Therm. motorbeveiliging is ingesteld
op [20] of [21].
Range:
Functie:
Size related
[0 - 100%] Definitie van de thermischebegren-
*
zingscurve. Zie 1-98 ATEX ETR interpol.
points freq. voor een voorbeeld.
Gebruik de vier stroompunten [A] die staan vermeld op
het motortypeplaatje. Bereken de waarden als een
percentage van de nominale motorstroom I
en vul deze in de array in.
Deze vormen samen met 1-98 ATEX ETR interpol. points freq.
een tabel (f [Hz],I [%]).
NB
Alle frequentie-/stroombegrenzingspunten die staan
vermeld op het motortypeplaatje of het datablad voor de
motor moeten worden geprogrammeerd.
3
3
/I
x 100 [%]
m
m,n
