5.
Draai de bouten in de bestaande pomp aan tot
29,8 N·m.
8
Het verdeelstuk monteren.
Benodigde onderdelen voor deze stap:
1
Verdeelstuk
2
T-fitting
2
Flensbout (1/4 x 1-7/8 inch)
Procedure
Opmerking:
Zorg ervoor dat de O-ringen zijn
gesmeerd met hydraulische vloeistof en op de juiste
plaats zijn aangebracht voordat u de fittingen plaatst.
1.
Monteer de T-fittingen losjes op het verdeelstuk
(Figuur
8).
1. Flensbout (1/4 x
1-7/8 inch)
2. T-fitting
2.
Monteer het verdeelstuk op de framesteun met
twee flensbouten (1/4 x 1-7/8 inch) zoals wordt
getoond in
Figuur
3.
Zoek de kabelboomconnector langs de
linkerkant van het machineframe en verwijder de

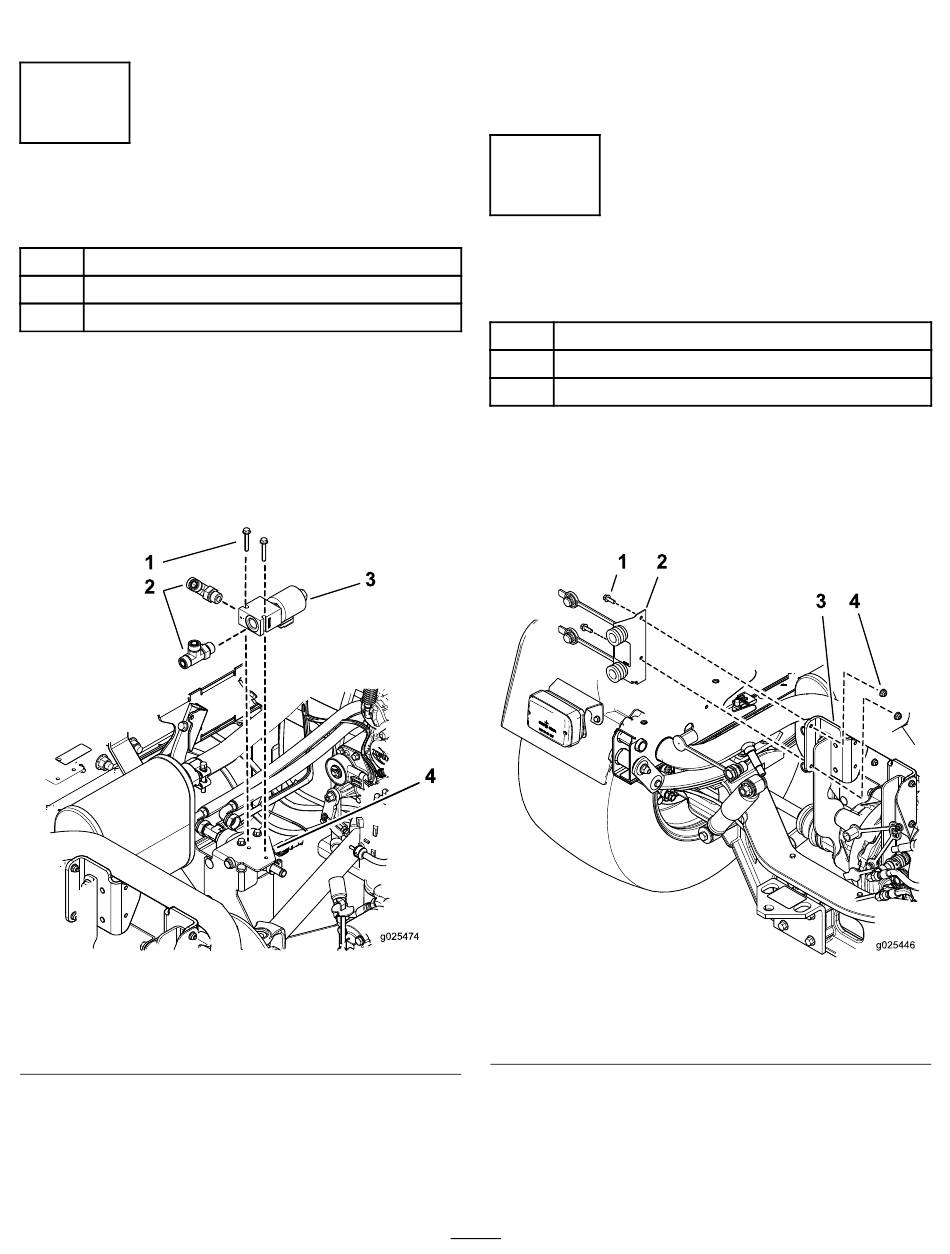

Figuur 8
3. Verdeelstuk
4. Framesteun
8).
kabelbinder. Op de kabelboom is aangegeven
dat deze voor het hydraulische systeem (high
flow hydraulic) is.
4.
Sluit het verdeelstuk aan op de kabelboomcon-
nector.
9
De snelkoppeling plaatsen
Benodigde onderdelen voor deze stap:
1
Snelkoppeling
2
Flensbout (1/4 x 3/4 inch)
2
Flensmoer (¼")
Procedure
Monteer de snelkoppeling op de achterframebeugel
met 2 flensbouten (1/4 x 3/4 inch) en 2 flensmoeren
(1/4 inch)
(Figuur
g025474
1. Flensbout (1/4 x 3/4 inch)
2. Snelkoppeling
6
9).
Figuur 9
3. Achterframe
4. Flensmoer (1/4 inch)
g025446
