De harde leiding monteren
Benodigde onderdelen voor deze stap:
1
Harde hydraulische leiding (bovenste)
1
Harde hydraulische leiding (onderste)
Procedure
1.
Monteer de onderste harde hydraulische leiding
losjes op de onderste snelkoppeling en de
achterste T-fitting op het verdeelstuk

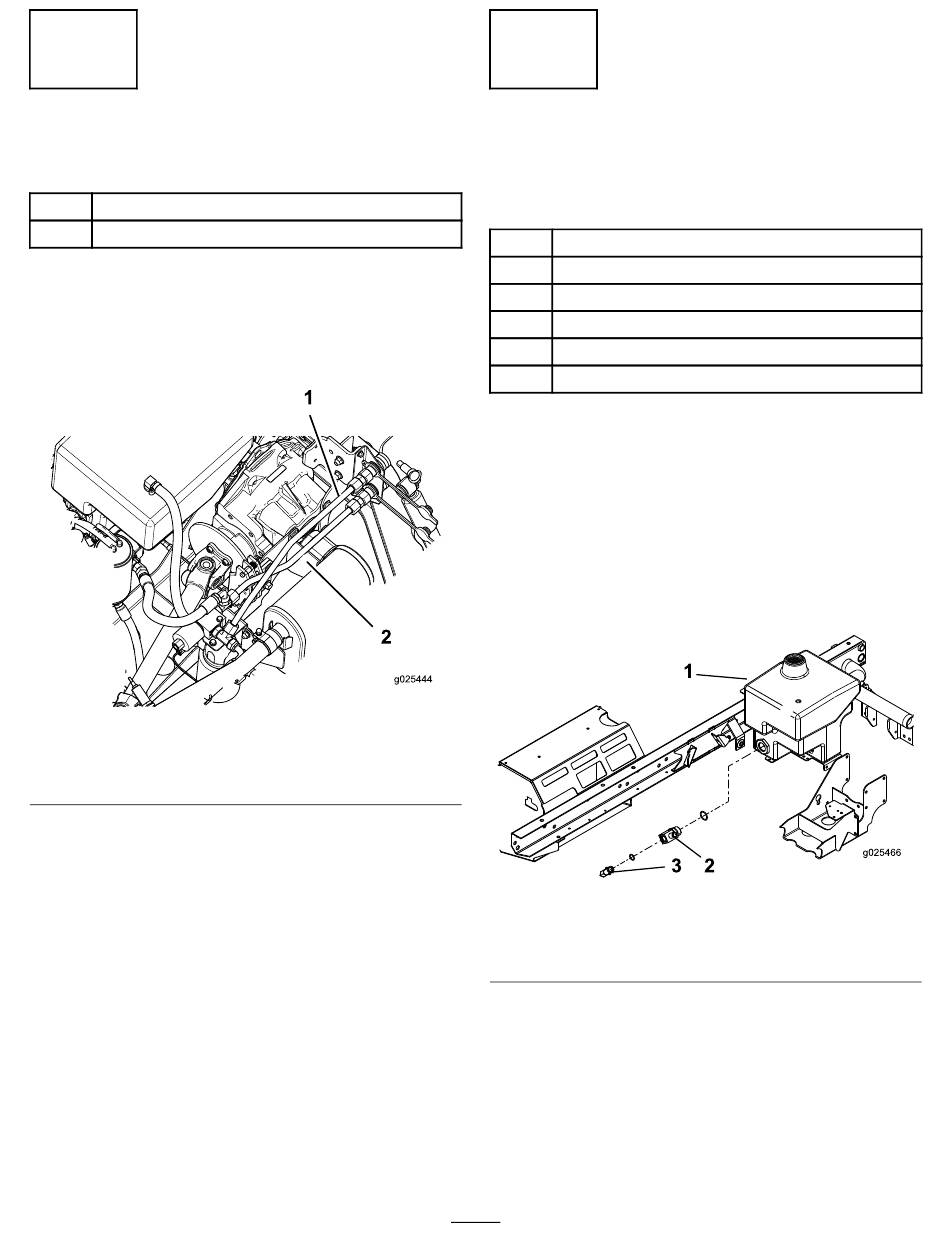

Figuur 10
1. Harde hydraulische leiding
(bovenste)
2.
Monteer de bovenste harde hydraulische leiding
losjes op de bovenste snelkoppeling en de
zijdelingse T-fitting op het verdeelstuk
10).
3.
Maak de harde leidingen en de fittings van het
verdeelstuk vast.
(Figuur
10).
g025444
2. Klem van harde leiding
(onderste)
(Figuur
11
De grote T-fitting en korte
slangen monteren.
Benodigde onderdelen voor deze stap:
1
Slang (5-1/8 inch)
1
Slang (4-3/4 inch)
1
Hydraulische slang
1
Grote T-fitting
1
90°-fitting met ribbel
4
Slangklem
Procedure
1.
Monteer de grote T-fitting losjes op de
hydraulische tank
2.
Monteer de 90°-fitting op de grote T-fitting
(Figuur
11).
3.
Monteer de hydraulische tank. Keer de
instructies van
verwijderen (bladz. 4)
1. Hydraulische tank
2. Grote T-fitting
4.
Monteer de hydraulische slang en de slangen
door de grote T-fitting en de 90°-fitting in de
uiteinden van de slangen te draaien. De fittings
draaien vereenvoudigt de montage van de
slangen. Zie
Figuur
5.
Bevestig de slangen met slangklemmen
12).
7
(Figuur
11).
5 De hydraulische tank
om.
Figuur 11
3. 90°-fitting met ribbel
12.
g025466
(Figuur
