Problemen, oorzaak en remedie
Hoe het diagnostische ACE-display werkt
De machine is uitgerust met een elektronisch besturingssysteem dat de meeste functies van de machine
regelt. Het besturingssysteem bepaalt welke functie nodig is voor de verschillende inputschakelaars (d.w.z.
stoelschakelaar, contactschakelaar, enz.) en schakelt de outputs in om de solenoïdes of relais voor de vereiste
functie van de machine te bekrachtigen.
Om ervoor te zorgen dat het elektronische besturingssysteem de machine bestuurt zoals wordt vereist, moeten
de solenoïdes en relais van de outputs zijn aangesloten en correct functioneren.
Met behulp van de display van de Diagnostische ACE kunt u de elektrische functies van de machine controleren
en herstellen.
Controle of de interlockschakelaars functioneren
1.
Plaats de machine op een horizontaal vlak, laat de maai-eenheden zakken, stel de parkeerrem in
werking en zet de motor af.
2.
Verwijder de kap van het bedieningspaneel.
3.

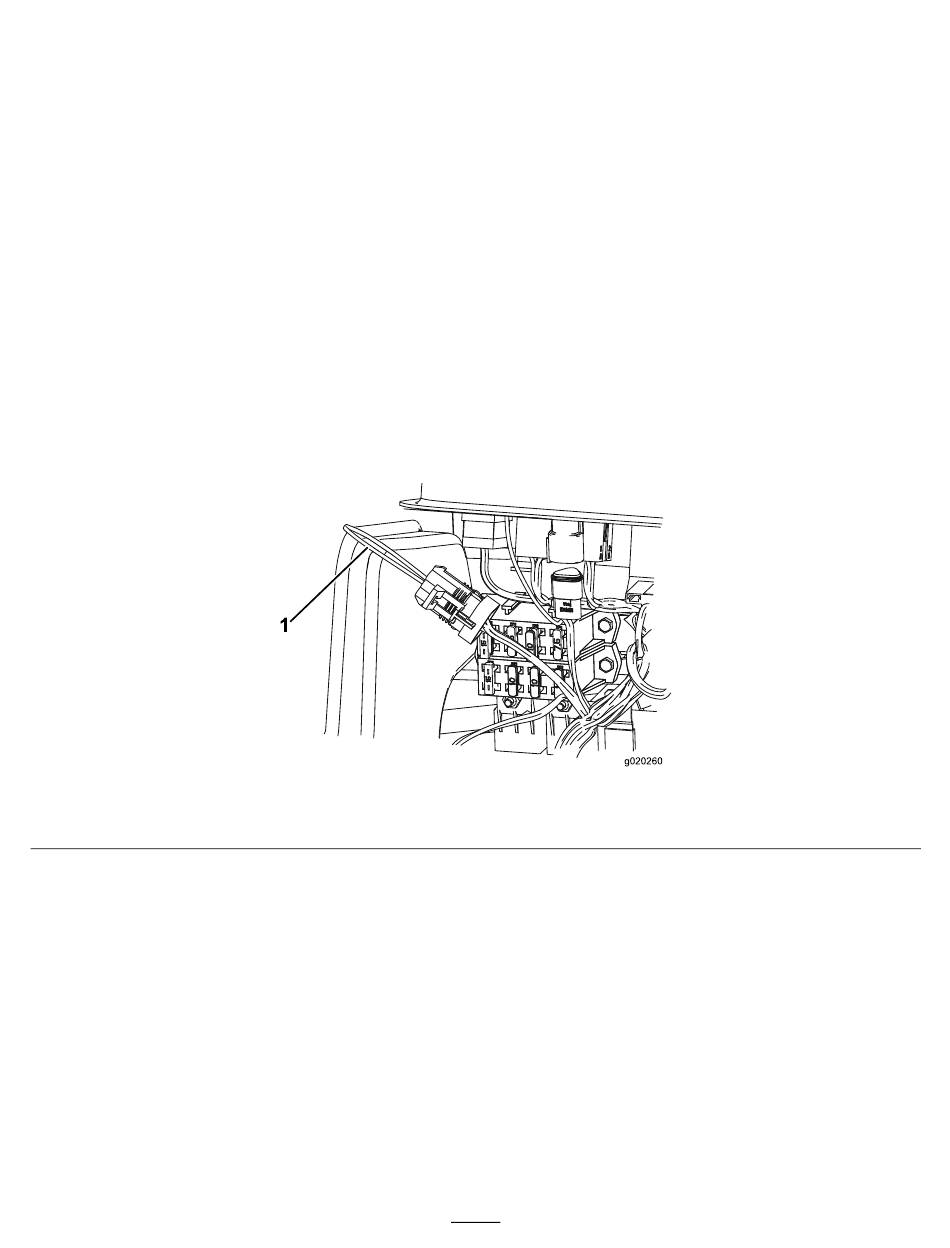

Zoek de kabelboom en de kringloopstekker
1. Kringloopstekker
4.
Trek de kringloopstekker voorzichtig uit de stekker van de kabelboom.
5.
Bevestig de stekker van de Diagnostische ACE aan de connector van de kabelboom
Opmerking:
Zorg ervoor dat de juiste overlay-sticker op het display van de Diagnostische ACE is
geplaatst.
(Figuur
102).
Figuur 102
72
g020260
(Figuur
103).
