1. Diagnostische ACE
6.
Draai het contactsleuteltje op A
Opmerking:
De rode tekst op de overlay-sticker heeft betrekking op de inputschakelaars en de groene
tekst op de outputs.
7.
De led 'inputs getoond' op de kolom rechtsonder op de Diagnostische ACE moet oplichten. Als de led
'outputs getoond' oplicht, moet u de tuimelschakelaar op de Diagnostische ACE indrukken om de led
'inputs getoond' te laten oplichten.
De Diagnostische ACE licht de led op die hoort bij de inputschakelaar die wordt gesloten.
8.
Laat elke schakelaar afzonderlijk van de open naar de gesloten stand gaan (d.w.z. neem plaats
op de stoel, trap het tractiepedaal in, enz.) en controleer of de juiste led op de Diagnostische ACE
gaat knipperen als de corresponderende schakelaar wordt gesloten. Herhaal deze procedure bij elke
schakelaar die met de hand van de open in de gesloten stand kan worden gezet.
9.
Als de schakelaar wordt gesloten zonder dat de bijbehorende led gaat branden, moet u alle kabels en
aansluitingen naar de schakelaar controleren en/of de schakelaar doormeten met een weerstandsmeter of
een multimeter. Vervang defecte schakelaars en repareer defecte kabels.
Opmerking:
De Diagnostische ACE kan ook ontdekken welke solenoïdes of relais van de outputs
zijn ingeschakeld. Dit is een snelle manier om vast stellen of het om een storing in het elektrische of
het hydraulische systeem van de machine gaat.
Controle van de outputfunctie
1.
Plaats de machine op een horizontaal oppervlak, laat de maai-eenheden zakken, stel de parkeerrem in
werking, zet de motor af en verwijder het sleuteltje.
2.
Verwijder het inspectieluik op de zijkant van de bedieningsarm.
3.
Zoek de kabelboom en de kabelstekkers bij het besturingssysteem.
4.
Trek de kringloopstekker voorzichtig uit de stekker van de kabelboom.
5.
Bevestig de stekker van de Diagnostische ACE aan de connector van de kabelboom.
Opmerking:
Controleer of de juiste overlay-sticker op het display van de Diagnostische ACE is geplaatst.
6.
Draai het contactsleuteltje op A
Opmerking:
De rode tekst op de overlay-sticker heeft betrekking op de inputschakelaars en de groene
tekst op de outputs.
7.
De led 'outputs getoond' op de kolom rechtsonder op de Diagnostische ACE moet oplichten. Als de
led 'inputs getoond' oplicht, moet u de tuimelschakelaar op de Diagnostische ACE indrukken om de
led 'outputs getoond' te laten oplichten.

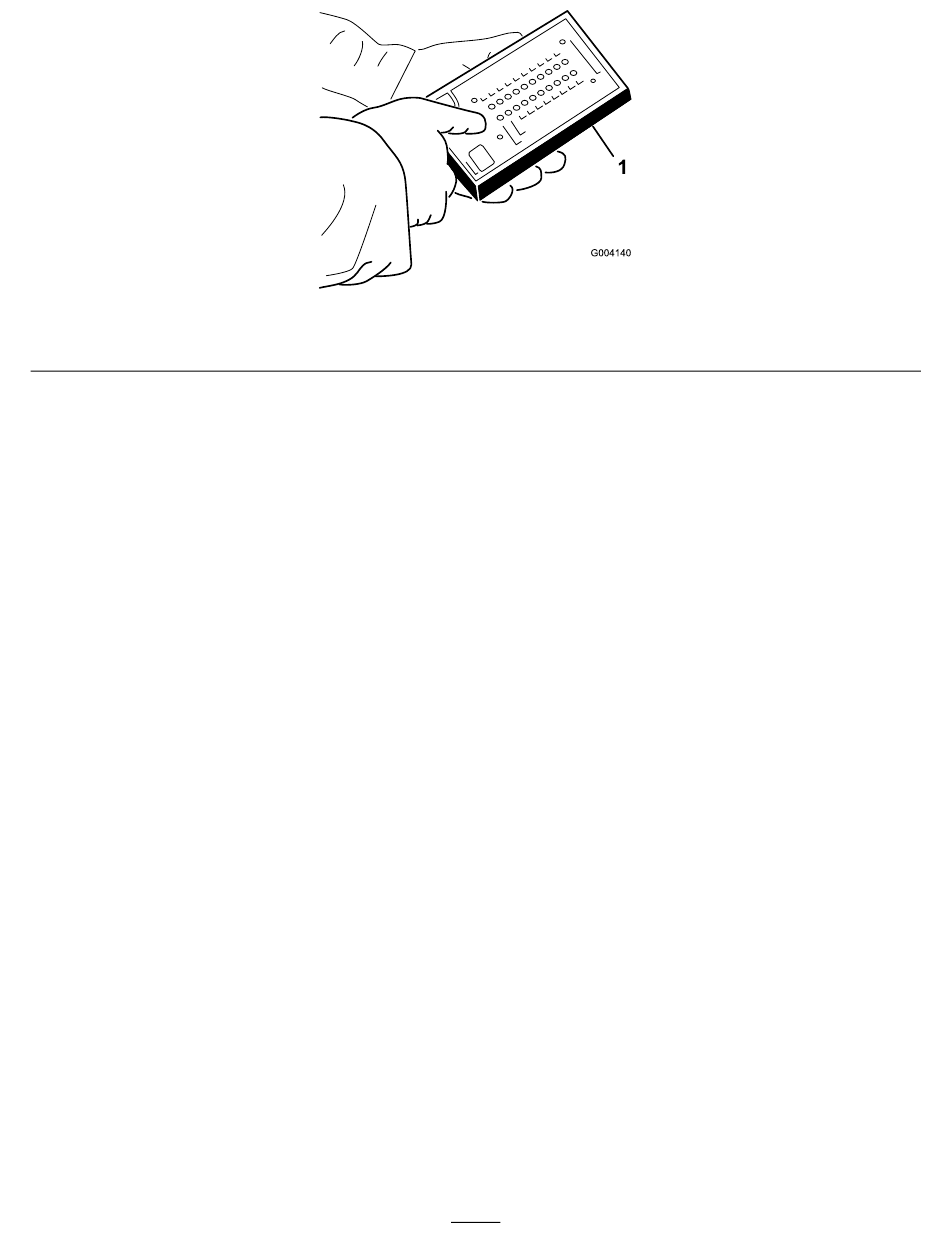

Figuur 103
, maar start de motor niet.
AN
, maar start de motor niet.
AN
73
g004140
