2.
Verwijder de rug en breng de CE-waarschu-
wingssticker (onderdeelnr. 121-7928) aan
over de standaard waarschuwingssticker zoals
getoond in
Figuur
Gevaarsticker aanbrengen
Machinemodellen 03820 en 03821
1.
Veeg de standaard waarschuwingssticker
schoon met alcohol en laat het frame drogen
(Figuur
24).
Figuur 24
1. CE-waarschuwingssticker
(onderdeelnummer
138-1186)
2.
Verwijder de rug en breng de CE-waarschu-
wingssticker (onderdeelnr. 138-1186) aan
over de standaard waarschuwingssticker zoals
getoond in
Figuur
23.
2. Standaard
waarschuwingssticker
24.

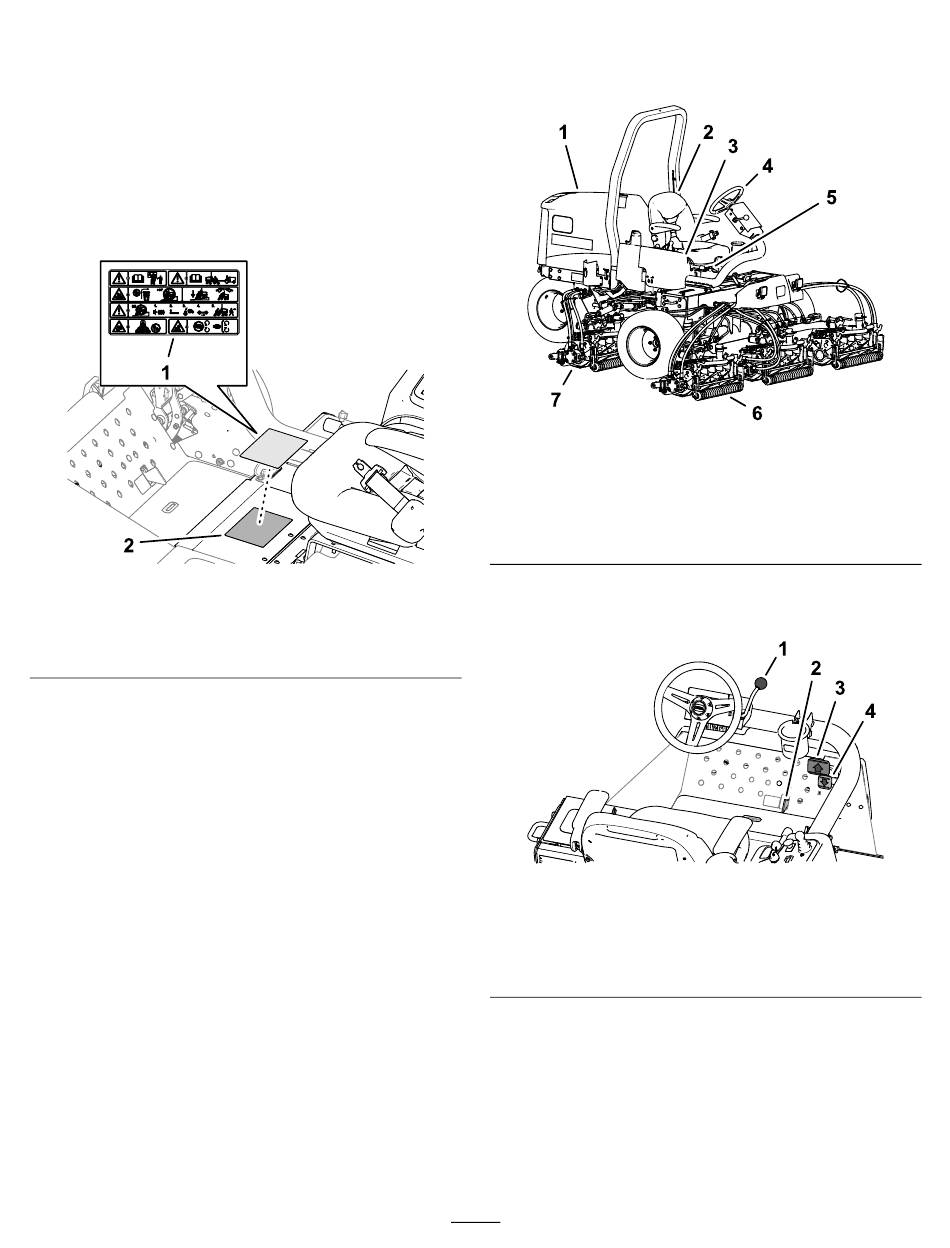

Algemeen overzicht
van de machine
1. Motorkap
2. Stoel
3. Bedieningsarm
4. Stuurwiel
g352026
Bedieningsorganen
1. Hendel om stuurwiel te
verstellen
2. Schuif voor
maaien/transport
Tractiepedalen
Trap het tractiepedaal voor vooruit
vooruit te rijden. Druk het achterwaartse tractiepedaal
(Figuur
26) in om achteruit te rijden of om af te
remmen tijdens het vooruitrijden. Daarnaast kunt u
het pedaal bewegen of in de
om de machine te stoppen.
22
Figuur 25
5. Stoel instelhendel
6. Voormaaidekken
7. Achtermaaidekken
Figuur 26
3. Tractiepedaal voor vooruit
4. Tractiepedaal voor
achteruit
(Figuur
26)in om
NEUTRAALSTAND
g373521
g352073
zetten
