Installatie
Voedingsvereisten
Het systeem vereist een eigen groep, beschermd met
een stroomonderbreker.
Spanning
Fase
200-240 VAC
400-480 VAC

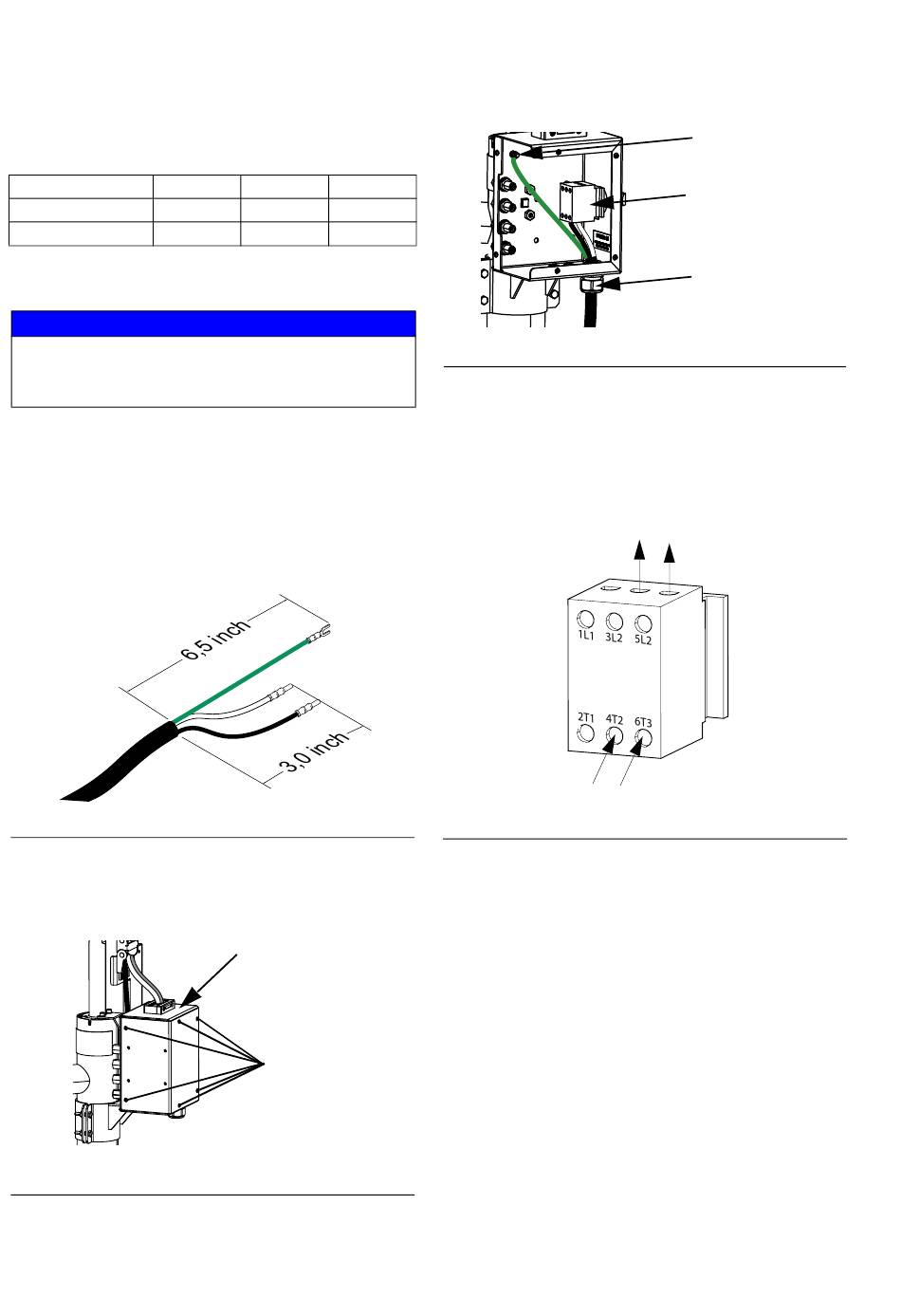

Voeding aansluiten
Voorkom schade aan de apparatuur door een
voedingskabel te leiden en te bevestigen die zo lang
is dat de ram volledig kan bewegen.
6. Knip de voedingskabels af op de volgende
lengtes:
•
Aarddraad - 16,5 cm (6,5 inch)
•
Stroomkabels - 7,6 cm (3,0 inch)
•
Monteer waar nodig kabelschoenen.
Zie A
. 6.
FB
A
. 6: Voedingskabel
FB
7. Verwijder de zes schroeven waarmee het deksel
van de aansluitdoos (K) is bevestigd en verwijder
het deksel daarna.
A
. 7: Het deksel van de aansluitdoos verwijderen
FB
18
Hz
Stroom
1
50/60
20 A
1
50/60
10 A
LET OP
K
Schroeven
8. Steek de voedingskabel door de kabelwartel
en in de aansluitdoos (K).
A
. 8: Voedingsaansluiting
FB
9. Bevestig de aarddraad aan de aardingbout
in de aansluitdoos (K).
10. Zie A
. 9 en sluit de draden vanaf de
FB
voedingskabel aan op aansluitklemmen 4T2
en 6T3 op het aansluitblok van de ingebouwde
scheidingsschakelaar.
A
. 9: Aansluitblok ingebouwde
FB
scheidingsschakelaar
11. Draai de kabelwartel vast zodat de voedingskabel
goed in de aansluitdoos (K) blijft bevestigd.
12. Plaats het deksel van de aansluitdoos terug en
zet het vast met de zes schroeven die in stap 2
zijn verwijderd.
Aardingbout
Voedingsschakelaar
Aansluitblok
Kabelwartel
3A9389K
