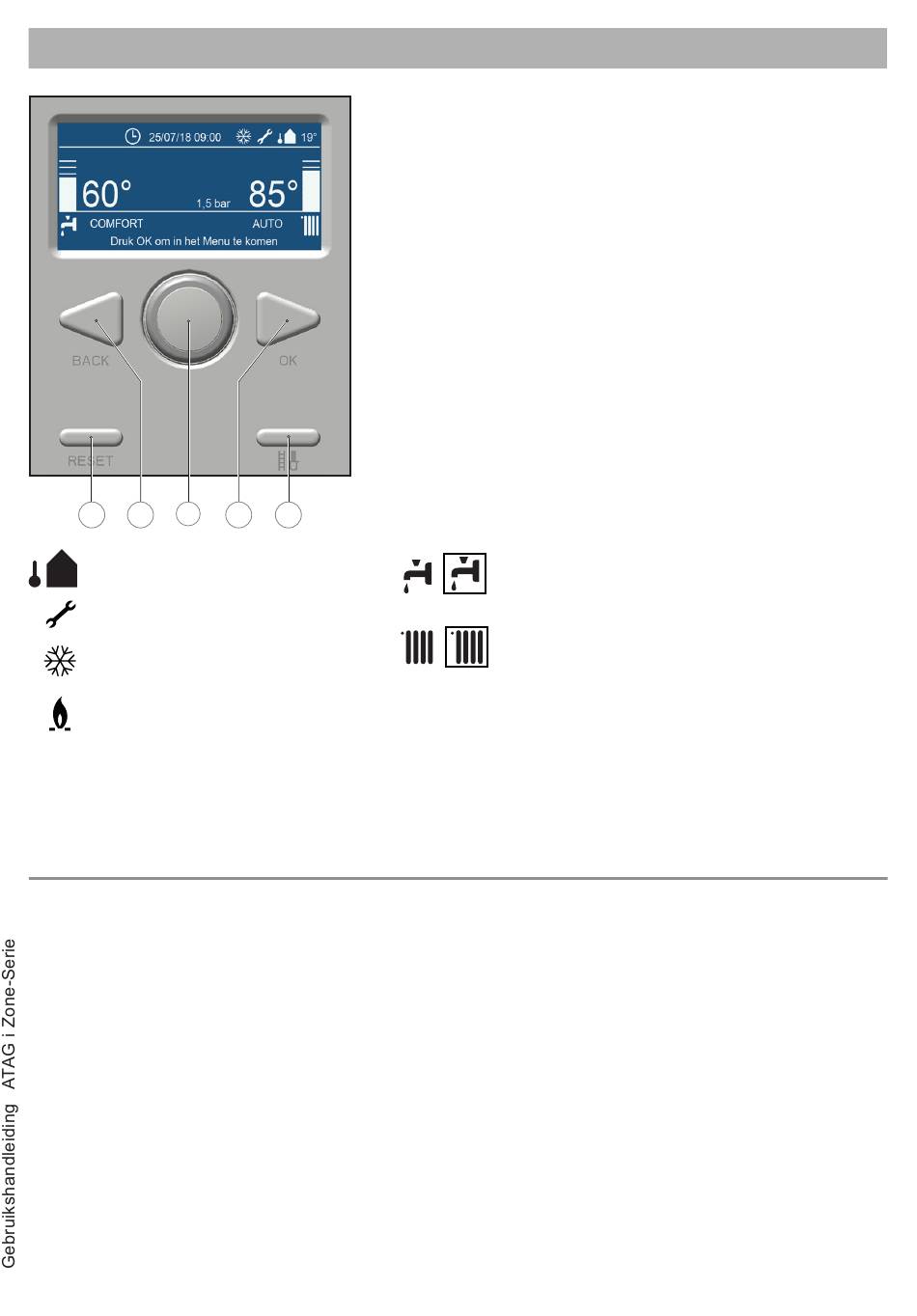

Korte verklaring van symbolen en tekens van het beeldscherm en toetsen
1
4
3
Buitentemperatuur (indien
aangesloten)
Storingsindicatie (met Code)
Pomp continu aan / Knippert indien
vorstbescherming actief is
Zichtbaar indien ketel in bedrijf is
voor verwarming of warm water.
*Comfort:
Af fabriek is de ketel ingesteld op de Comfort-functie. Deze functie houdt de warmwatervoorziening op een
temperatuur van ca. 60°C. Het voordeel hiervan is dat de ketel bij warmwatervraag sneller warm water levert,
indien de ketel op dat moment niet actief is voor CV.
**Eco:
Indien de Eco-functie** is ingeschakeld duurt het mogelijk enkele ogenblikken langer voordat er warm water
uit de geopende warmwaterkraan stroomt.
Keteltemperatuur instellen (CV)
1. Vanaf het startscherm, Druk op OK.
2. Draai aan de knop totdat tekstregel Volledig
menu oplicht. Druk op OK.
3. Tekstregel Instellingen verwarming licht op.
Druk op OK.
4. Tekstregel Temperatuur verwarming licht op.
Druk op OK.
5. Tekstregel T set Z1 licht op. Druk op OK.
Opmerking: T set Z2 en T set Z3 zijn inactief.
6. Draai aan de knop totdat de gewenste
temperatuur op het scherm verschijnt.
Druk op OK.
7. Druk zo vaak op de Back-Toets, totdat het
startscherm wordt weergegeven.
Bij gebruik van een zone-thermostaat zal bij warmtevraag de
1)
aanvoertemperatuur getoond worden
2
Uitleg van de toetsen
1. Draaiknop
2. OK-Toets
3. BACK-Toets
4. RESET-Toets
5. Schoorsteenveger- Niet gebruiken! Alleen voor
2
5
COMFORT*
ECO**
1)
functie-Toets
Warmwaterprogramma. Een vierkant om het
kraan symbool geeft aan dat de ketel in bedrijf
is voor warm water
Verwarmingsprogramma. Een vierkant om
het radiatorsymbool geeft aan dat de ketel in
bedrijf is voor CV
Warmwater wordt voorverwarmd en warm
gehouden
Warmwater is niet voorverwarmd
Warmwatertemperatuur instellen (WW)
1. Vanaf het startscherm, Druk op OK.
2. Draai aan de knop totdat tekstregel Volledig
menu oplicht. Druk op OK.
3. Draai aan de knop totdat tekstregel Instellingen
warm tapwater oplicht. Druk op OK.
4. Tekstregel Insteltemperatuur warmwater licht
op. Druk op OK.
5. De actuele warmwatertemperatuur wordt
weergegeven. Druk op OK.
6. Draai aan de knop totdat de gewenste
temperatuur op het scherm verschijnt.
Druk op OK.
7. Druk zo vaak op de Back-Toets, totdat het
startscherm wordt weergegeven.
Draai de knop naar links of naar
rechts om door de beschikbare
menu-opties te bladeren
Druk hierop om een optie te
selecteren / bevestigen
Druk hierop om een scherm
terug te gaan
Druk hierop om een foutcode te
resetten
erkende onderhouds- of
servicetechnicus
