Openen besturingskast

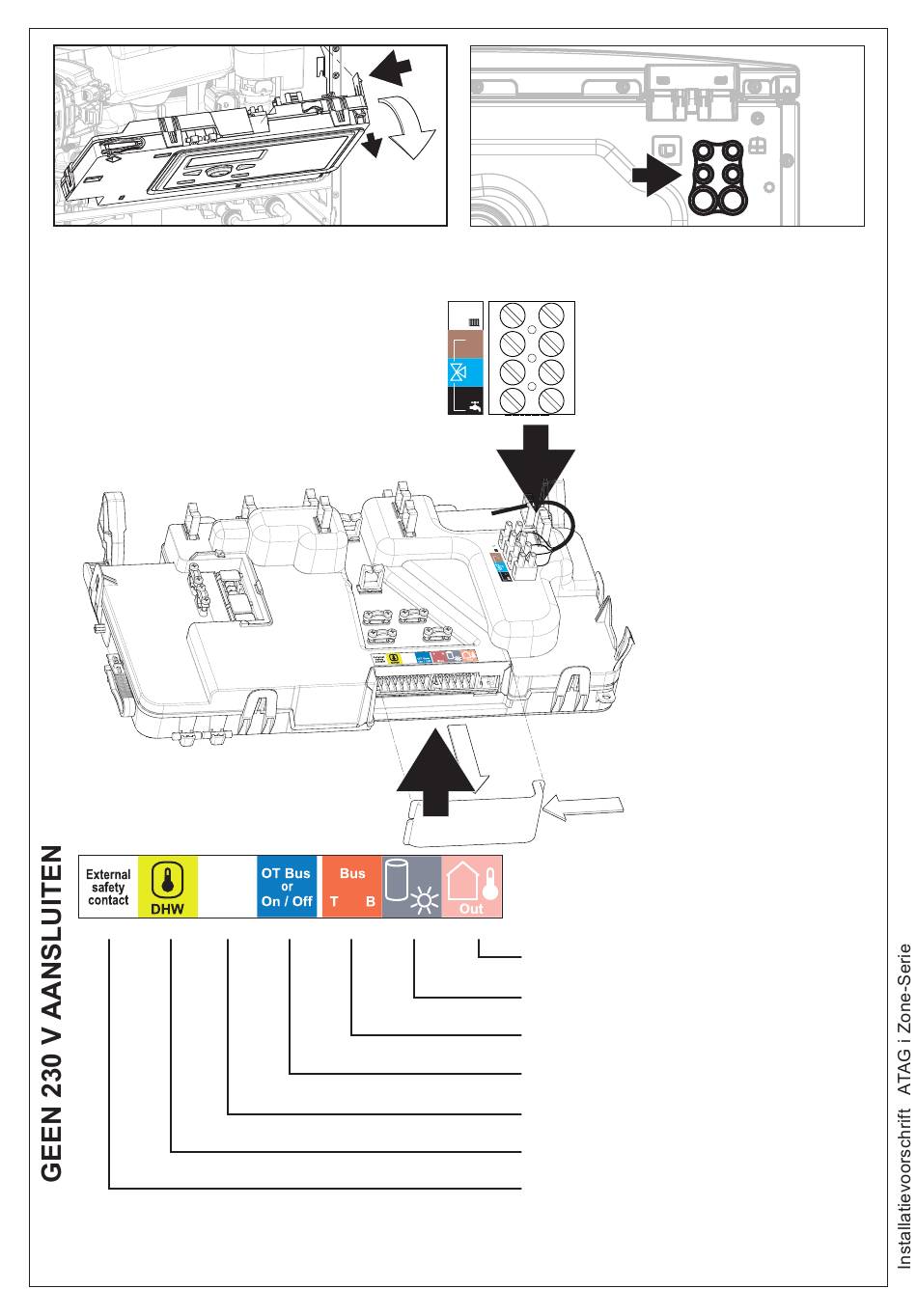

Elektrische aansluitingen
C
* Montage op noord - noord/oost buitengevel van het gebouw. Voorkom invloeden
als regen, sneeuw, ventilatielucht-stromen of warmte van schoorstenen.
ALLEEN VOOR DE ERKENDE INSTALLATEUR
Doorvoer bekabeling onderzijde ketel
Aansluiting ATAG driewegklep (solo)
L":
Signaal CV (geen toepassing)
L
II
L:
Spanning
L
N:
Neutraal
N
L
I
L':
Signaal WW
Elektrische aansluitingen
*Buitenvoeler 1 kOhm
Brandervoorwaardesensor zon
ATAG Zone
OpenTherm of Aan/Uit-thermostaat
n.a. = geen toepassing
DHW sensor T3 (solo)
Extern beveiligingscontact
Figuur 9.a
43
