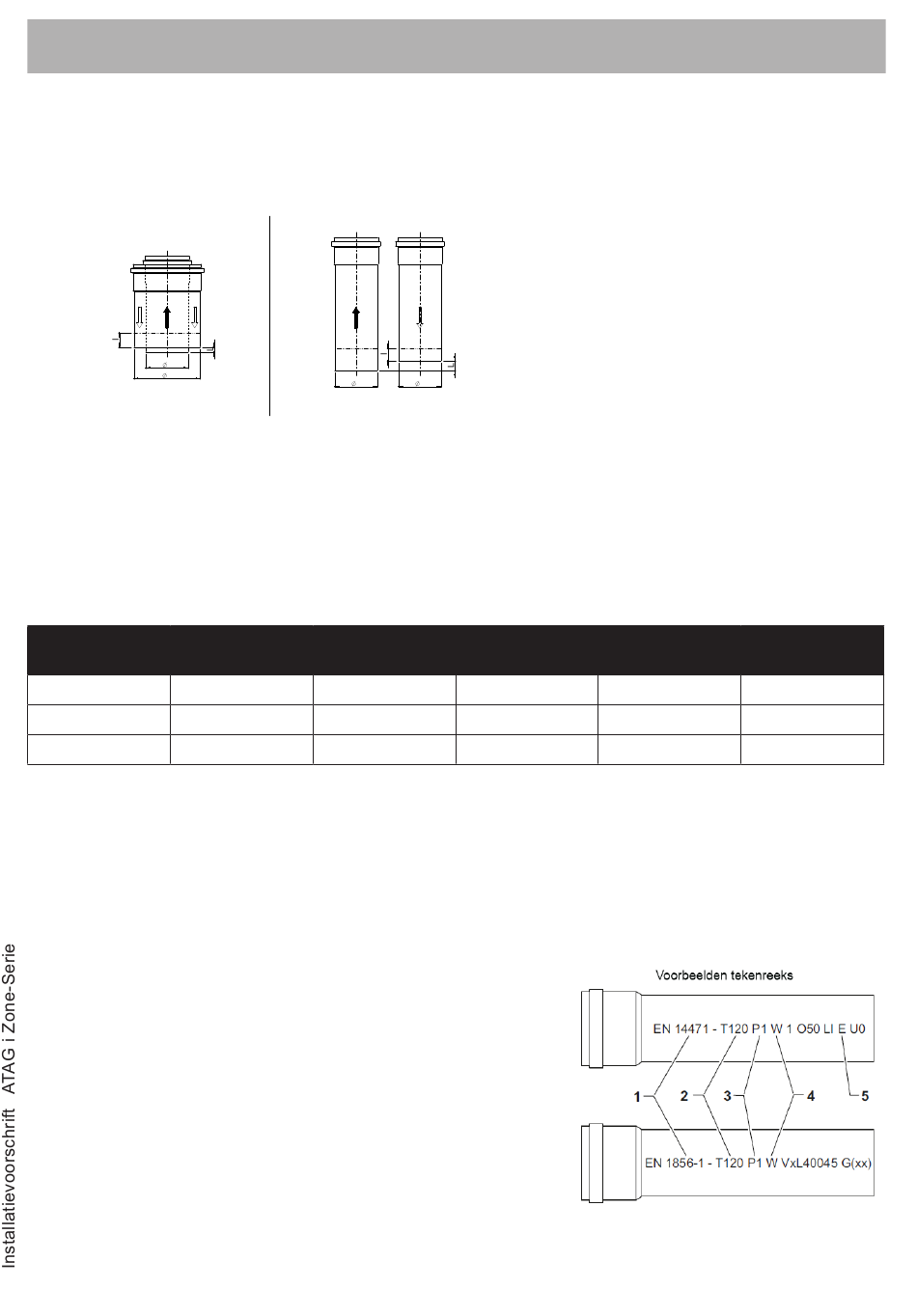

Aansluiten rookgasafvoer- en luchttoevoersysteem
De ketel is voorzien van een concentrische aansluitdiameter Ø60/100 mm. Hierop dient het
rookgasafvoer- en luchttoevoersysteem aangesloten te worden.
Als accessoire zijn adapters naar parallel 2 x Ø80 mm of concentrisch Ø80/125 mm leverbaar.
F
A
CONCENTRISCH
Het leidingwerk dat op de adapter van de ketel wordt aangesloten dient te voldoen aan
onderstaande afmetingen.
Ø F:
uitwendige diameter rookgasafvoerleiding
Ø A:
uitwendige diameter luchttoevoerleiding
I:
insteekdiepte luchttoevoerleiding in adapter
L:
lengteverschil tussen rookgasafvoer- en luchttoevoerleiding
Type adapter
op ketel
Concentrisch
Concentrisch
Parallel
Het advies is om de materialen voor de luchttoevoer en rookgasafvoer uit het ATAG Duopass
assortiment te gebruiken. Voor meer informatie omtrent dit assortiment, verwijzen wij u naar
de productcatalogus.
Gebruik alle materialen van dezelfde fabrikant voor het gehele luchttoevoer- en
rookgasafvoersysteem. Het materiaal moet geschikt zijn voor toepassing bij condenserende
ketels, CE-gekeurd zijn en een temperatuurklasse van minimaal T100 hebben.
1 EN 14471 di EN 1856–1: De componenten zijn CE-
gekeurd volgens deze norm.
Voor kunststoffen is dat EN 14471, Voor aluminium en
roestvrij staal is dit EN 1856-1.
2 T120: Het materiaal heeft een temperatuurklasse van
minimaal T100. Een hoger getal is toegestaan, lager
niet.
3 P1: Het materiaal valt in drukklasse P1. H1 is ook
toegestaan.
4 W: Het materiaal is geschikt om condenswater af te
voeren (W='wet'). D is niet toegestaan (D='dry').
5 E: Het materiaal valt in brandwerendheidsklasse E.
Klassen A t/m D zijn ook toegestaan, klasse F niet. Dit
geldt alleen in het geval van kunststof materiaal.
36
F
PARALLEL
Maat adapter
A min-max
(mm)
(mm)
60/100
99,0-100,5
80/125
124,0-125,5
80-80
79,3-80.3
ALLEEN VOOR DE ERKENDE INSTALLATEUR
A
F min-max
(mm)
59,3-60,3
79,3-80.3
79,3-80.3
L min-max
I min-max
(mm)
(mm)
0-1
27-31
0-1
23-27
6-11
20-24
