Installatie

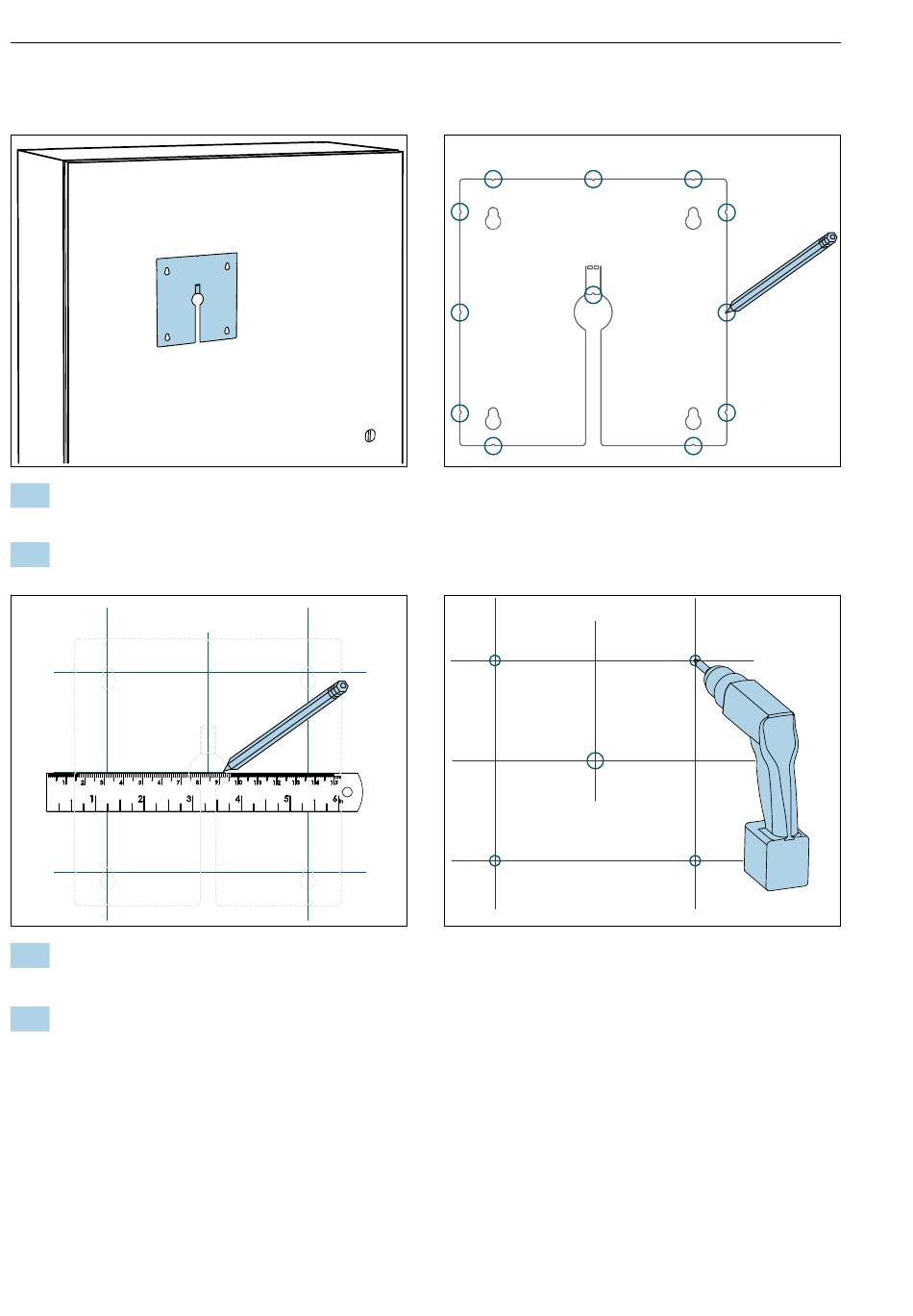

Montage van het display op de deur van de kast
1.
Houd de montageplaat aan de buitenkant tegen de deur van de schakelkast. Kies de
positie waarin het display moet worden gemonteerd.
2.
Maak de markeringen.
.
.
.
.
.
3.
Teken lijnen om de markeringen te verbinden.
Dit geeft de positie aan van de vijf benodigde boorgaten.
4.
Boor de gaten (→ 5, 14).
20
.
.
.
.
.
.
.
.
.
.
.
.
Ø 20 (0.79)
.
.
Liquiline CM44P
.
4 x Ø 8 (0.31)
.
.
.
.
Endress+Hauser
