Elektrische aansluiting
2.
4.
17

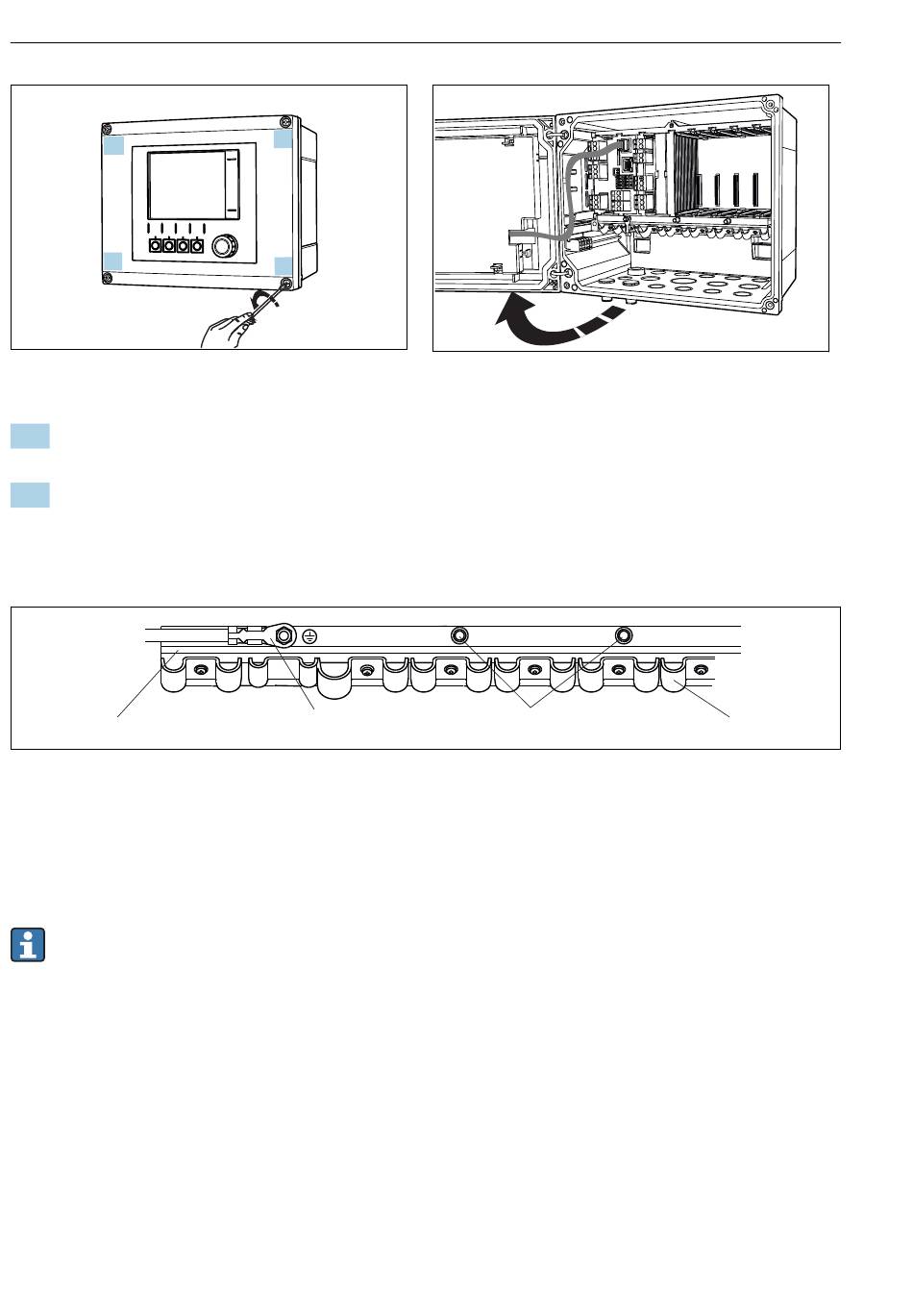

Maak de behuizingsschroeven diagonaal los
met een Phillips-schroevendraaier
1.
Maak de behuizingsschroeven stap voor stap los. Start met een willekeurige schroef.
Maak dan de schroef diagonaal daar tegenover liggend los enz.
2.
Voor het sluiten van de behuizing± maak de schroeven op dezelfde manier vast,
diagonaal stuk voor stuk.
5.1.2
Kabelmontagerail
1
19
Kabelmontagerail en bijbehorende functie (veldinstrument)
1
Kabelmontagerail
2
Schroefbout (randaarde-aansluiting, centraal
aardingspunt)
5.1.3
Aansluiten van de kabelafscherming
Gebruik, indien mogelijk, alleen originele kabels. De sensor-, fieldbus- en ethernet-
kabels moeten zijn afgeschermd.
24
3.
1.
18
2
3
4
≤
180°
Openen displaydeksel, max. openingshoek
180˚ (hangt af van installatiepositie)
3
Extra schroefbouten voor aardaansluitingen
Kabelklemmen (bevestigen en aarden van de
sensorkabels)
Liquiline CM44P
4
