Elektrische aansluiting
Sensoren met Memosens-protocol
Sensortypes
Digitale sensoren zonder extra
interne voedingsspanning
Digitale sensoren met extra
interne voedingsspanning
Het volgende voorschrift geldt bij aansluiting van CUS71D-sensoren:
• Het maximale aantal Memosens-ingangen is beperkt tot twee.
• Elke combinatie van CUS71D of andere sensor is mogelijk.
5.2.2
Aansluiten van de functionele aarde (kastinstrument)
U moet altijd de klemmenstrook met PE aansluiten op het centrale knooppunt in de kast.
Gebruik de geleider met kabelklem die is meegeleverd met de Memosens-kabel voor het
aansluiten van de functionele aarde op de klemmenstrook van het instrument.
27

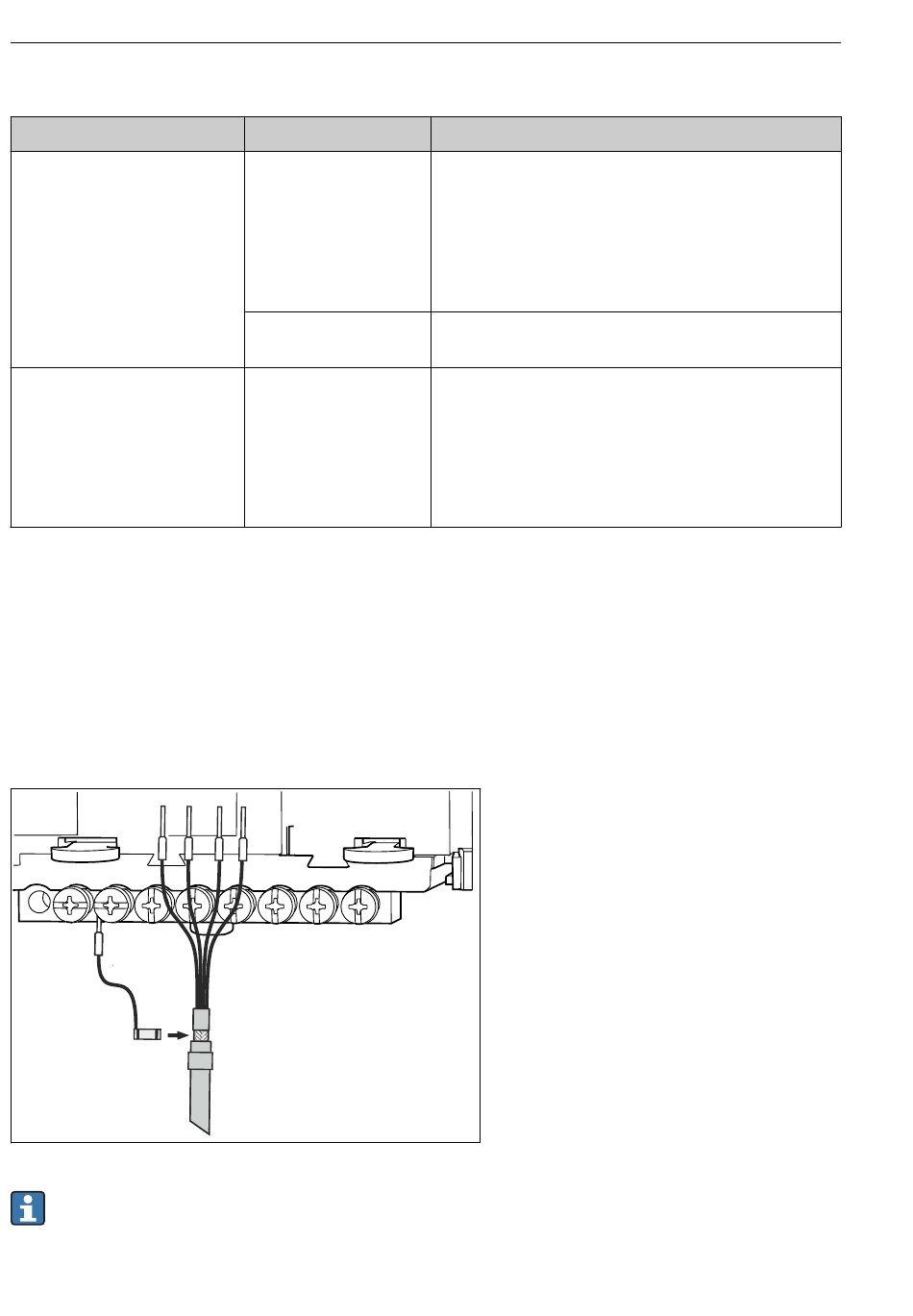

Aansluiting functionele aarde
U mag slechts één functionele aarding verbinden met elke schroef in de klemmenstrook.
Anders is de afscherming niet gegarandeerd.
30
Sensorkabel
Met insteekaansluiting
en inductieve
signaaloverdracht
Vaste kabel
Vaste kabel
Sensoren
• pH-sensoren
• ORP-sensoren
• Combinatiesensoren
• Zuurstofsensoren (amperometrisch en optisch)
• Geleidbaarheidssensoren met conductieve meting van
de geleidbaarheid
• Chloorsensoren (desinfectie)
Geleidbaarheidssensoren met inductieve meting van de
geleidbaarheid
• Troebelheidssensoren
• Sensoren voor scheidingslaagmeting
• Sensoren voor meting van de spectrale absorptie
coëfficiënt (SAC)
• Nitraatsensoren
• Optische zuurstofsensoren
• Ion-gevoelige sensoren
