Liquiline CM44P
5.

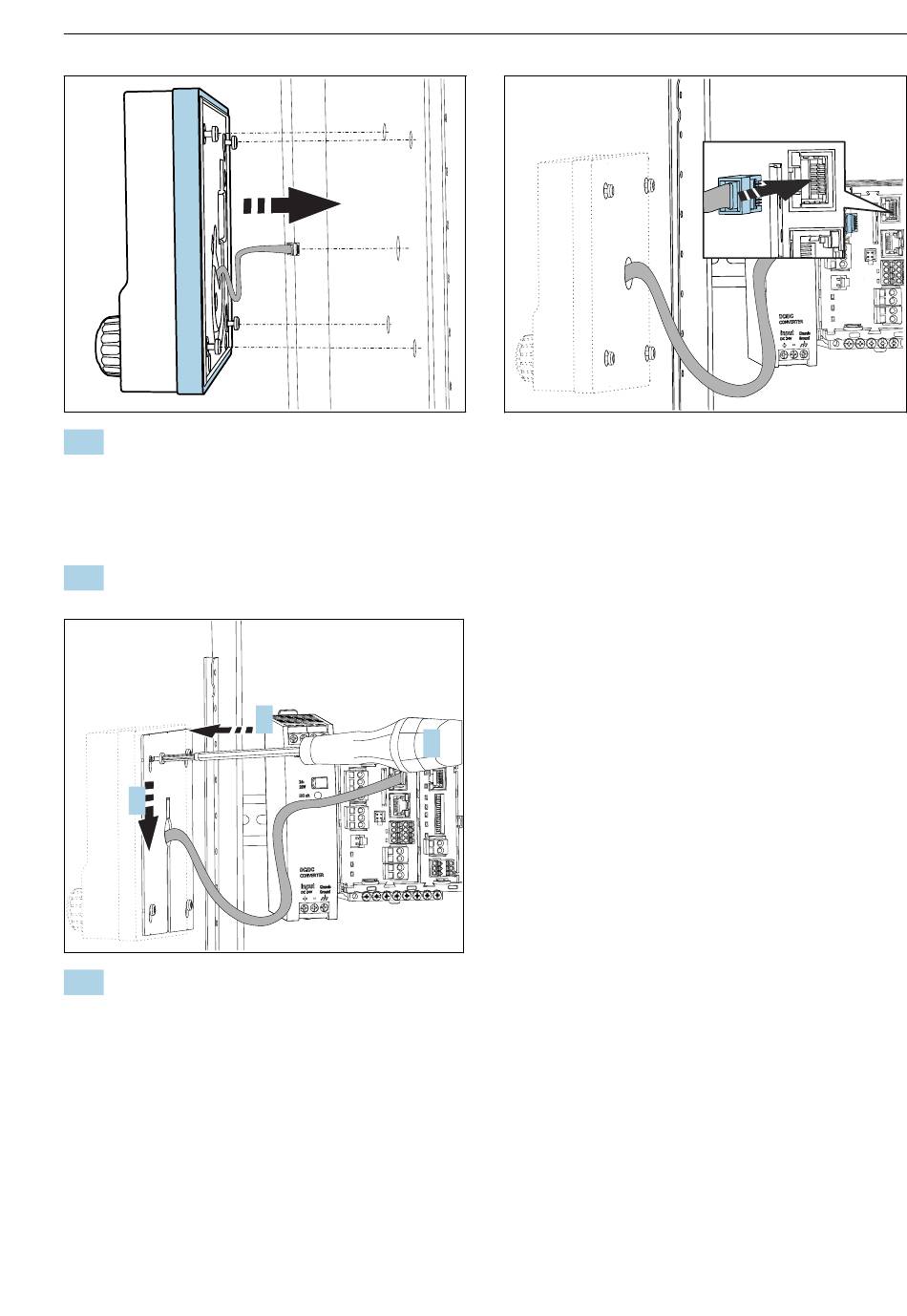

Trek de displaykabel door het gat in het midden en plaatst het display vanaf de
buitenkant door de vier geboorde gaten; waarborg daarbij dat de torx-schroeven tot de
laatste halve slag zijn losgedraaid maar nog wel in positie zijn. Waarborg dat het
rubberen frame (afdichting, blauw gemarkeerd) niet beschadigd raakt en correct is
gepositioneerd op het oppervlak van de deur.
6.
Sluit de displaykabel aan op de RJ45-aansluiting in de basismodule.
b
7.
Plaats de montageplaat aan de binnenkant over de schroeven (a), schuif het naar
beneden (b) en draai de schroeven (c) vast.
Het display is nu gemonteerd en gereed voor gebruik.
Endress+Hauser
a
c
Installatie
21
