De besturingsstatus van de Toren # is ON wanneer wordt voldaan aan alle onderstaande voorwaarden:
•
De status van de unit is AUTO
•
De Verzadigde temperatuur condensator die overeenkomt met de huidige Druk Condensator is gelijk aan of
hoger dan het instelpunt Stap ventilator#
Als het instelpunt van de waarde voor condensatieregeling is ingesteld op de optie Press en het instelpunt voor type Cond
Aout is ingesteld op de opties Vfd, dan wordt ook een 0 -10V signaal geactiveerd voor de circuit om een modulerende
condensatievoorziening te regelen door middel van een PID-controller.

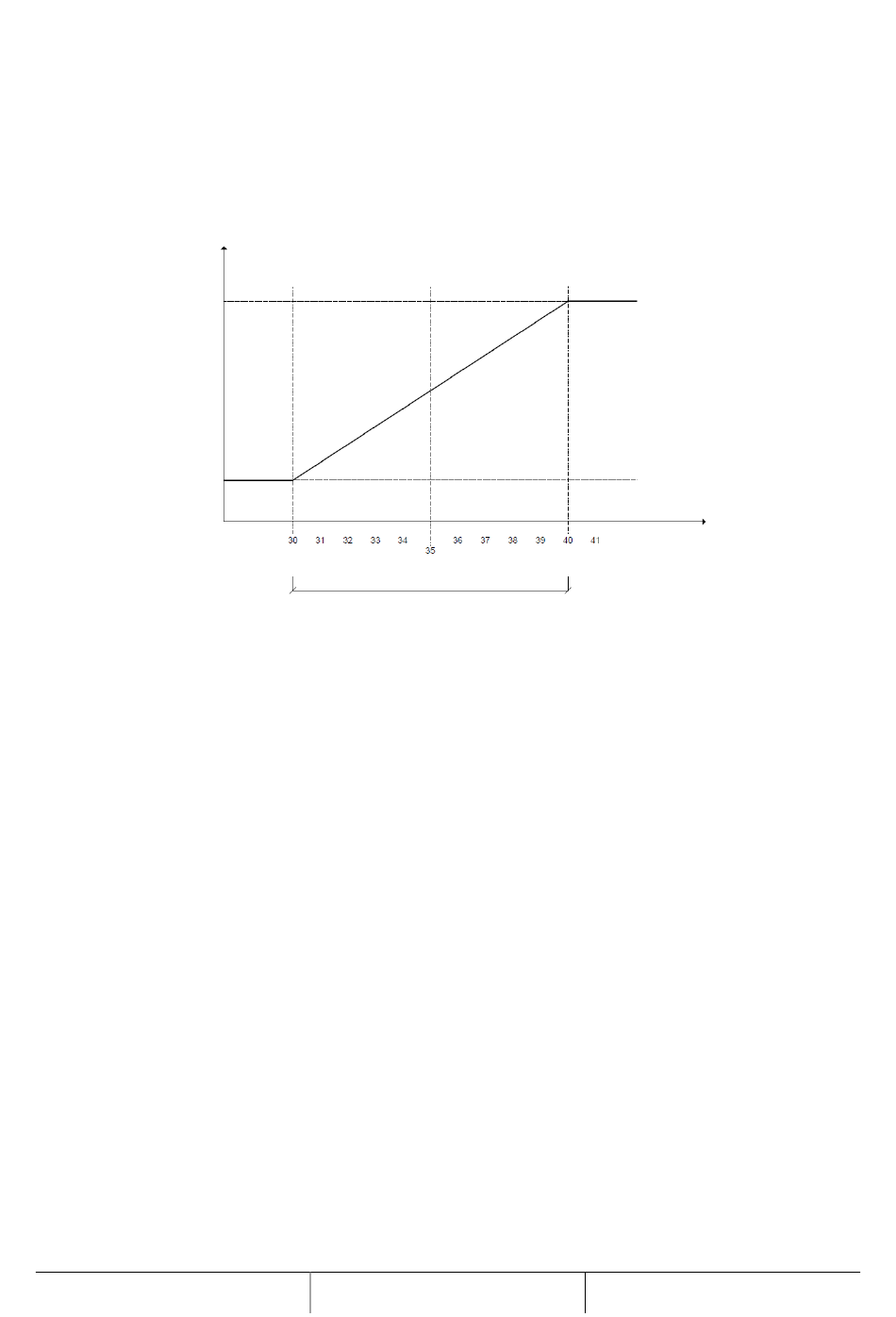

In overeenstemming met de standaardwaarden voor Vfd, is de volgende grafiek een voorbeeld van het modulerende
gedrag van het signaal in geval van een regeling die verondersteld wordt volledig proportioneel te zijn.
Max waarde
analoge
uitgang
Min waarde
analoge
uitgang
KP = Proportionele toename PID
In dit bijvoorbeeld varieert de analoge uitgang binnen het regelbereik dat wordt berekend als het instelpunt Verzadigde
temperatuur condensator ± 100/kp, waarbij kp de geregelde proportionele toename is, en gecentreerd op het instelpunt
Verzadigde temperatuur condensator.
8.6
Besturing EXV
De besturing is in staat om verschillende modellen kleppen van verschillende leveranciers te ondersteunen. Wanneer er
een model wordt geselecteerd, worden alle operationele gegevens voor die kleppen ingesteld, inclusief de fase en de
houdstroom, de totale stappen, motortoerental en extra stappen.
De EXV wordt bewogen met een snelheid die afhankelijk is van het model van de klep, met een totaal bereik van stappen.
Positionering wordt bepaald zoals beschreven in de volgende secties, met verhogingen van steeds 0,1% van het totale
bereik.
Bediening pre-open
De EXV-besturing omvat een pre-open bediening, die alleen wordt gebruikt wanneer de unit is voorzien van optionele
magneetschakelaars vloeistofleiding. De unit wordt met een instelpunt geconfigureerd voor gebruik met of zonder
magneetschakelaars vloeistofleiding.
Wanneer een circuitstart benodigd is, opent de EXV voordat de compressor start. De pre-open positie wordt gedefinieerd
door een instelpunt. De benodigde tijd voor deze pre-open operatie biedt in ieder geval genoeg tijd voor de EXV om te
openen tot de pre-open positie, gebaseerd op de geprogrammeerde bewegingssnelheid van de EXV.
Bediening Opstarten [Startup Operation]
Wanneer de compressor start (als er geen afsluiter magneetschakelaar vloeistofleiding is geïnstalleerd), zal de EXV
beginnen met openen naar een initiële positie, die een veilige start waarborgt. De waarde van de uitlaatwatertemperatuur
[LWT] zal bepalen of het mogelijk is om de normale werking te activeren. Een besturing met drukregelaar (constante druk)
begint de compressor binnen de begrenzingen te houden wanneer de druk voorbij een vooraf bepaalde limiet stijgt, die
afhankelijk is van het koelmiddel. De normale werking wordt hersteld zodra de afzuiging oververhitting daalt tot onder een
waarde gelijk aan het instelpunt afzuiging oververhitting.
35/83
Instelpunt Temp
Cond Sat
Regelbereik = 100/KP
Gebruiksaanwijzing
Cond T° Sat
D–EOMWC00A07-16_02NL
