Cond Out – de maatstaf voor de regeling van de condensatie is de uitlaatwatertemperatuur van de condensator
•
Druk - de maatstaf voor de regeling van de condensatie is de gasdruk met betrekking tot de
verzadigingstemperatuur van de condensator
De besturingsmodus van de condensator wordt bepaald door het instelpunt waarde condensatieregeling.
In deze besturingsmodi beheert de toepassing de uitgangen voor de regeling van de condensatieapparaten:
•
4 ON/OFF-signalen, altijd beschikbaar
•
1 modulerend 0-10V signaal, beschikbaarheid wordt bepaald door het instelpunt voor type Analoge Uitgang
Condensatie.
7.10.1
Regeling condensatie Cond In/Cond Out
Als het instelpunt van de waarde voor condensatieregeling is ingesteld op Cond In of Cond Out, dan wordt de
Torenventilator #1..4 voor de unit ingeschakeld.

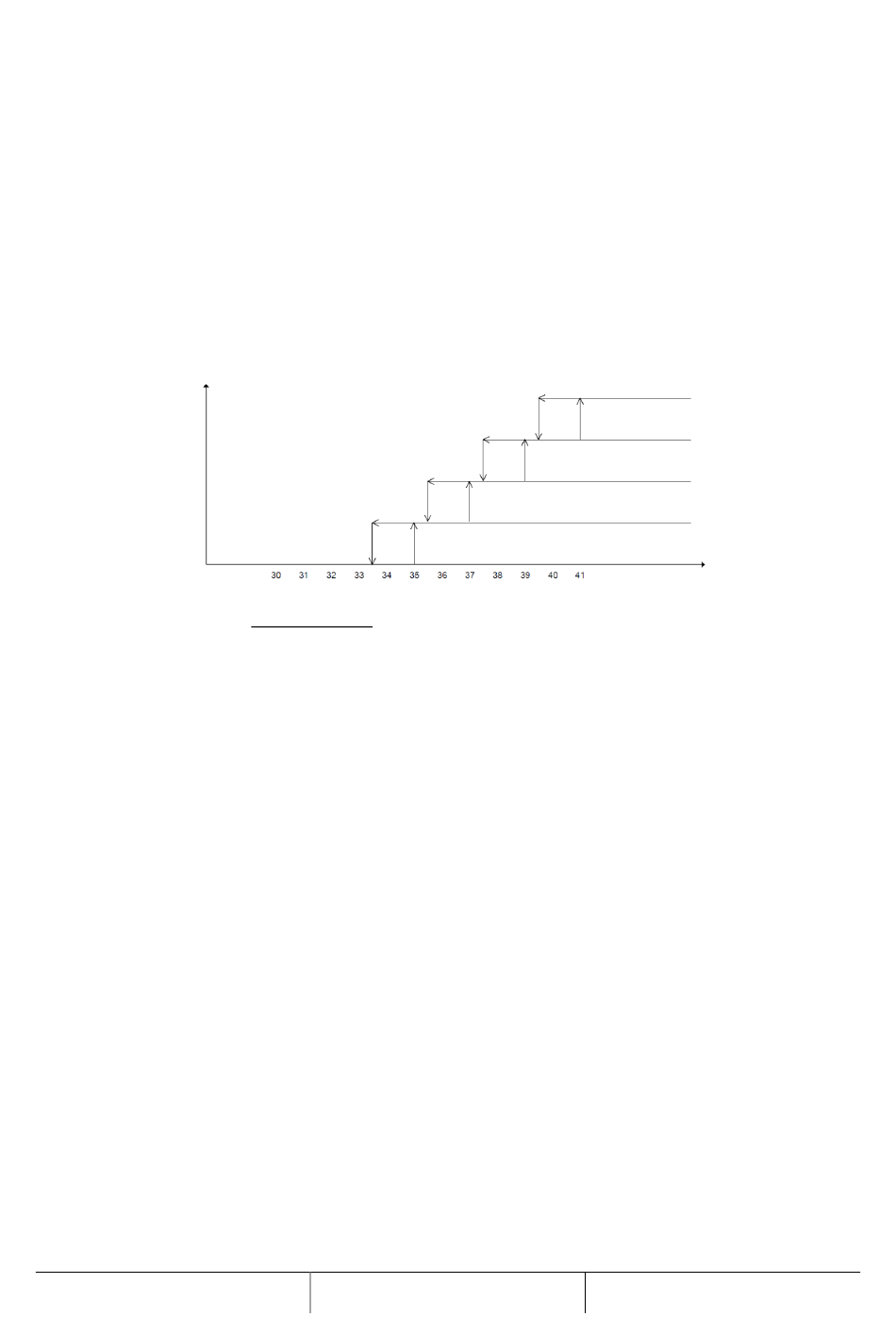

In overeenstemming met het instelpunt Torenventilator #1..4 en de verschilwaarden die in de tabel met instelpunten voor
de unit zijn vermeld, vat de volgende grafiek de activerings- en deactiveringsvoorwaarden voor de torenventilator samen.
Uitgang
Toren
De besturingsstatussen van de Ventilator toren # (# = 1..4) zijn:
•
OFF
•
On
De besturingsstatus van de ventilator # van de toren is OFF wanneer wordt voldaan aan een van de volgende voorwaarden:
•
Status unit is OFF
•
Status ventilator toren # is OFF en EWT (Cond In) of LWT (Cond Out) is lager dan het instelpunt van de
ventilator van de toren #
•
Status ventilator toren # is ON en EWT (Cond In) of LWT (Cond Uit) is lager dan instelpunt ventilator toren # –
Tower fan # versch.
De besturingsstatus van de ventilator toren # is ON wanneer wordt voldaan aan alle onderstaande voorwaarden:
•
De status van de unit is AUTO
•
EWT (Cond In) of LWT (Cond Out) is groter dan of gelijk aan instelpunt Torenventilator #
Als het instelpunt van de waarde voor condensatieregeling is ingesteld op Cond In of Cond Out en het instelpunt voor type
Cond Aout is ingesteld op de opties Vfd of Byp Valve, dan wordt ook een 0-10V signaal geactiveerd voor de unit om een
modulerende condensatievoorziening te regelen door middel van een PID -controller.
In overeenstemming met de standaardwaarden voor Vfd/Omloopklep die in de tabel met instelpunten voor de unit zijn
vermeld, is de volgende grafiek een voorbeeld van het modulerende signaalgedrag bij een controle die verondersteld wordt
volledig proportioneel te zijn.
23/83
Toren
Toren
#3
Toren
#2
Toren
#1
Gebruiksaanwijzing
#4
T° Cond
(In/Uit
D–EOMWC00A07-16_02NL
