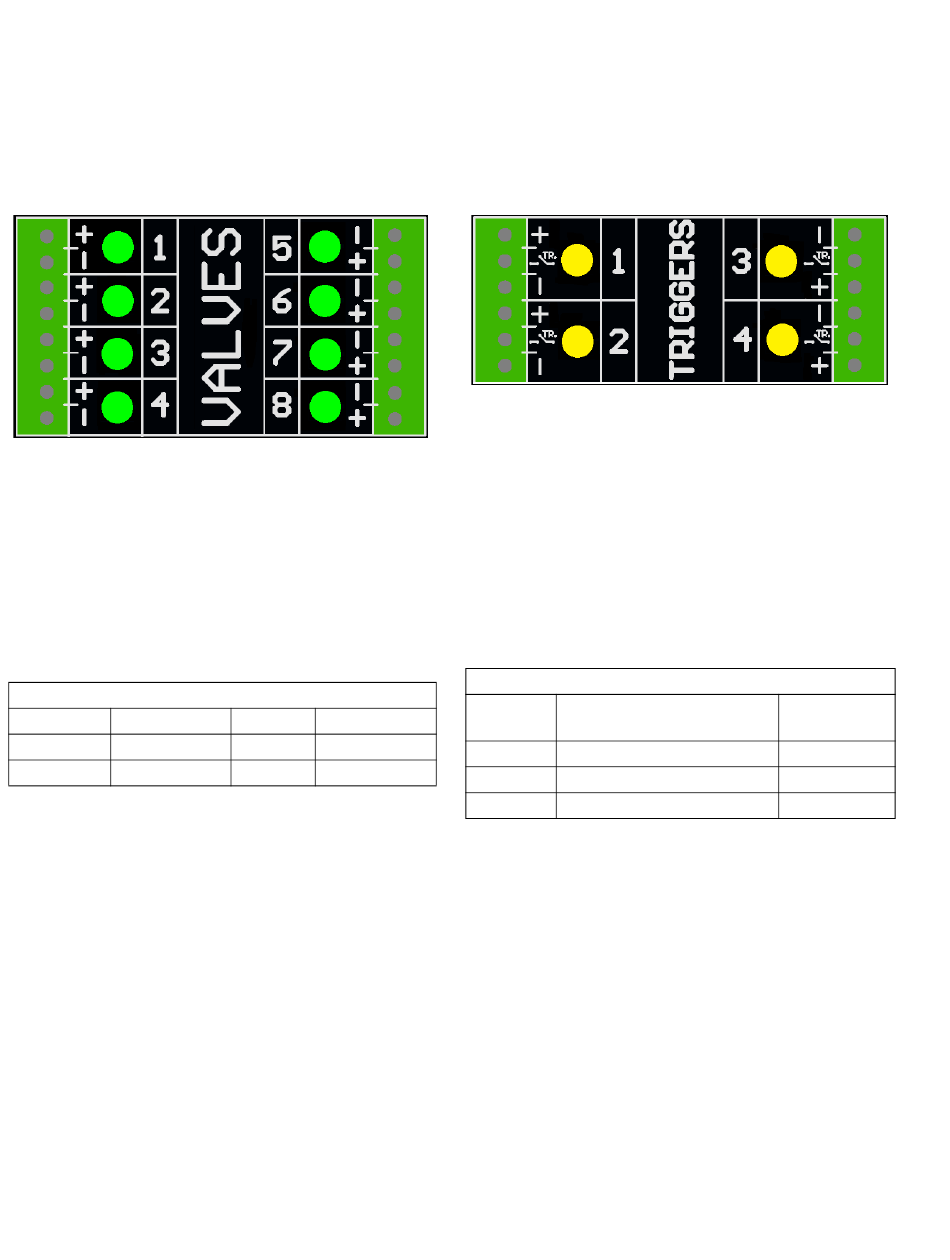

Patroonregelkaart draden
Patroonregelkaart draden
De kleppen plaatsen
1. U kunt tot wel 8 kleppen aansluiten.
OPMERKING: De regelspanning is 24 VDC, met
een limiet van 1 A per uitgang en 6 A in totaal.
OPMERKING: De status van elke klep wordt
aangegeven door groene leds.
OPMERKING: De zwarte draden van de DIN-kabel
zijn gelabeld als 1 en 2. 1 is plus en 2 is min.
Standaardkleuren bedrading
Klem kabel
Functie
Plus (+)
24V-voeding
Min (-)
Retour
18
M8-kabel
DIN-kabel
Bruin
Zwart 1
Blauw
Zwart 2
Installatie van de trekker
1. Sluit tot wel 4 NPN-, PNP- of droge contacttrekkers.
OPMERKING: De geleverde spanning (+) bedraagt
24 VDC.
2. Sluit de twee draden aan tussen TR en min (-) om
een droog contact te bekomen.
OPMERKING: De status van elke trekker wordt
aangegeven door gele leds. De polariteit kan indien
nodig worden omgekeerd. Zie Trekkerconfiguratie,
pagina 31.
Standaardkleuren bedrading
Terminal
Functie
Plus (+)
24V-voeding
TR
NPN, PNP of droog contact Zwart of wit
Min (-)
Retour (of droog contact)
M8- of
M12-kabel
Bruin
Blauw
3A8113K
